Detail produk:
|
| Produk: | Layar LCD 16x2 karakter COG | Karakter / Kolom: | 16 Karakter X 2 Baris |
|---|---|---|---|
| tipe LCD: | FSTN, Negatif, Transmisif | Optik: | jam 12 |
| Garis Besar Redup.: | 40.9 ((H) x 20.9 ((V) x 5.3 ((T) (mm) | area pandang: | 36 ((H) x 10 ((V) (mm) |
| Ukuran Titik: | 0.365 ((H) x 0,375 ((V) (mm) | Titik Pitch: | 0.385 ((H) x 0.395 ((V) (mm) |
| Metode Mengemudi: | 1/16 Siklus Kerja, 1/5 Bias | Suhu Operasi: | -10°C hingga +60°C |
| Suhu Penyimpanan: | -20°C hingga +70°C | Nomor PIN: | 11 pin |
| Pengontrol: | ST7032 atau Setara | Antarmuka: | Antarmuka IIC MPU |
| Konektor: | ZIF FPC | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 16x2 Karakter COG Layar LCD,COG LCD Display 3.3V,I2C MPU cog LCD modul |
||
1602 COG karakter LCD modul, LCD 16x2 Karakter Tampilan Pambuka Produk
SAEF Technology SF1602JR-269 adalah modul tampilan LCD karakter COG 16X2 monokrom.Tegangan daya dari modul tampilan karakter SF1602JR-269 LCD 1602 adalah 3.3V (nilai khas). Ini memiliki lampu latar LED putih, biru, dan warna kuning hijau pilihan lampu latar LED. SF1602JR-269 adalah mode negatif transmisi FSTN.Ini dapat beroperasi pada suhu mulai dari -10 °C sampai +60 °C; kisaran suhu penyimpanan adalah -20 ° C sampai +70 ° C. Modul LCD ini awalnya tidak memiliki sentuhan, tetapi panel sentuh dapat disesuaikan.Pembaca kartu, perangkat sensor, terminal POS, pembaca uang tunai, perangkat genggam, analizer medis, dan banyak lagi.
Fitur:
1Dimensi eksternal layar LCD 16x2 karakter ini adalah 40.9x20.9x5.3 mm, dengan 16 karakter x 2 garis.
2. Tampilan tipe monokoma 16x2 COG LCD ini mendukung antarmuka IIC dan MPU. Tegangan khas untuk modul adalah 3.3V dan dapat beroperasi antara 2.7V dan 4.5V.
3. Daya arus dari 1602 COG LCD ini adalah 160uA (maksimum 230uA).
4. Modul karakter 16x2 berjalan dengan baik di arah 12 jam melihat.
5. COG 1602 LCD ini adalah versi hemat biaya, harga rendah dan kinerja tampilan yang tinggi.
6. 1602 Karakter COG LCD ini datang dengan berbagai pilihan warna lampu latar, termasuk putih, kuning hijau, amber, biru, dan banyak lagi.
7. Layar LCD 16x2 ini memiliki metode koneksi FPC ZIF, dan panjang FPC dapat disesuaikan, sehingga mudah untuk merancang dan memasang.
Informasi Produksi:
| Produk: | 16x2 COG Karakter LCD Tampilan |
| Jenis LCD: | FSTN, Negatif, Transmissive |
| Karakter / Kolom: | 16 Karakter X 2 Baris |
| Optik: | Jam 12 |
| Outline Dim.: | 40.9 ((H) X 20.9 ((V) X 5.3 ((T) (mm) |
| Area melihat: | 36 ((H) X 10 ((V) (mm) |
| Dot Pitch: | 0.385 ((H) X 0.395 ((V) (mm) |
| Ukuran Titik: | 0.365 ((H) X 0,375 ((V) (mm) |
| Metode mengemudi: | Pergilah ke Perjuangan, 5/1 |
| Suhu operasi: | -10°C sampai +60°C |
| Suhu penyimpanan: | -20°C sampai +70°C |
| Kontroler: | ST7032 Atau setara |
| Konektor: | ZIF FPC |
| Nomor Pin: | 11 pin |
| Antarmuka: | Antarmuka MPU IIC |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

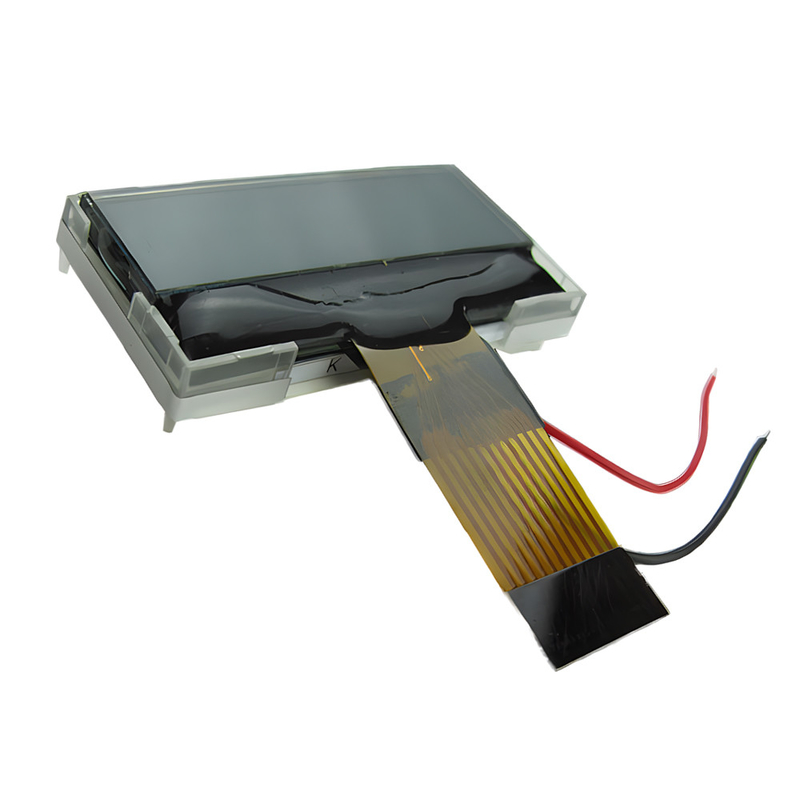

1602 COG karakter LCD modul, LCD 16x2 Karakter Tampilan Gambar produk
Definisi Pin:
Pin1 CAP1N untuk sirkuit penguat tegangan (VDD-VSS), Kondensator eksternal sekitar 0.1u ~ 4.7uf
Pin2 CAP1P untuk sirkuit penguat tegangan (VDD-VSS), Kondensator eksternal sekitar 0.1u ~ 4.7uf
Pin3 VLCD DC/DC voltase konverter. Hubungkan kondensator antara thistermi n al dan d VIN ketika built-in booster ter digunakan.
Pin4 VIN-VDD VDD: 2,7V sampai 5,5V
Pin5 VIN-VDD VDD: 2,7V sampai 5,5V
Pin6 SHLS Sement sinyal arah pilih:
0: Seg1~80 Alamat kolom 79~0 (dibalik)
1: Seg1~80 Alamat kolom 0~79 ((Normal)
Pin7 SHLC Umum sinyal arah pilih:
0: Com1~16 Alamat baris 15~0 (dibalik)
1: Com1~16 Alamat baris 0~15 ((Normal)
Pin8 VSS Ground (0V)
Pin9 SDA Dalam antarmuka I2C DB7 (SDA) adalah input data dan DB6 (SCL) adalah input jam. SDA dan SCL harus terhubung ke bus I2C (bus I2C adalah untuk menghubungkan resistor antara SDA / SCL dan daya bus I2C)
Pin10 SCL Dalam antarmuka I2C DB7 (SDA) adalah input data dan DB6 (SCL) adalah input jam. SDA dan SCL harus terhubung ke bus I2C (bus I2C adalah untuk menghubungkan resistor antara SDA / SCL dan daya bus I2C)
Pin11 XRESET Pin reset eksternal. Hanya jika daya pada reset digunakan, pin XRESET harus dipasangkan ke VDD. Aktif rendah.

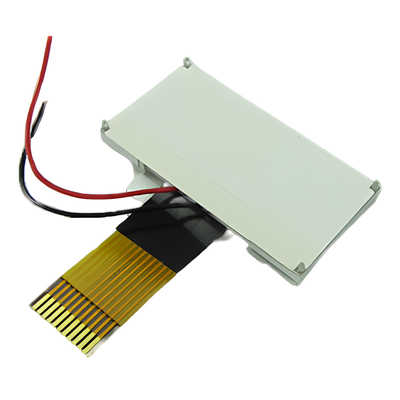

1602 COG karakter LCD modul, LCD 16x2 Karakter Tampilan Gambar produk
