Detail produk:
|
| Produk: | Layar OLED 0,96 inci | Jumlah Piksel: | 128x64 piksel |
|---|---|---|---|
| IC pengemudi: | SSD1315 atau Setara | Mode Tampilan: | Matriks Pasif |
| Tampilkan Warna: | Monochrome (putih) | Tugas mengemudi: | Keterlibatan, 1/64 |
| Ukuran Panel: | 24.7 x 16.6 x 1.3 (mm) | Daerah Aktif: | 21.74 x 11.175 (mm) |
| Lapangan Piksel: | 0,17x0,175 (mm) | Ukuran piksel: | 0,15x0,15 (mm) |
| Melihat arah: | Semua Sudut Pandangan | antarmuka: | I2C, SPI opsional |
| Hubungan: | Pengaya | Nomor PIN: | 30 pin (Bisa disesuaikan) |
| Suhu Operasi: | -40C - +70C | suhu penyimpanan: | -40C - +85C |
| SEUMUR HIDUP: | 50.000 jam @60cd/m2 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Modul tampilan OLED 0,96 inci |
||
** Unduh Data Sheet **
SFOS096JY-7127AP Spesifikasi.pdf
0.96 inci OLED display 128x64 Putih / Biru / Kuning / Kuning BiruPengantar Produk
Tampilan OLED monokrom mengacu pada tampilan OLED yang hanya dapat menampilkan satu warna, seperti putih, biru, dan kuning.pada layar tampilan ini, kita juga dapat menyediakan tampilan warna ganda kuning dan biru, yang juga memberikan pengguna dengan pengalaman visual yang baik.
Modul tampilan OLED SFOS096XZ-7127AP adalah layar grafis COG resolusi 128x64 dengan ukuran diagonal 0,96 inci.Model OLED dirancang sebagai kelas industri dan memiliki keunggulan kompetitif harga. Modul ini memiliki built-in SSD1315 IC; Ini mendukung antarmuka I2C dan SPI. Tegangan catu daya logika adalah 2.8V, tegangan catu daya tampilan adalah 9V, arus operasi VDD adalah 160 μ A,dan siklus kerja mengemudi adalah 1/64.
Modul tampilan SFOS096XZ-7127AP OEL cocok untuk perangkat portabel, aplikasi rumah pintar, dan lainnya. Modul ini dapat beroperasi pada suhu mulai dari -40 °C hingga +70 °C;Kisaran suhu penyimpanan adalah -40 °C sampai +85 °C.
Fitur
| Produk: |
0.96 inci koneksi colokan OLED Tampilan |
| Jumlah piksel: | 128x64 piksel |
| Pengemudi IC: | SSD1315 atau setara |
| Mode Tampilan: | Matriks pasif |
| Tampilan warna: | putih, biru, kuning dan dua warna ((kuning/biru) |
| Tugas mengemudi: | Keterlibatan, 1/64 |
| Area Aktif: | 21.74 X 11.175 (mm) |
| Ukuran panel: | 24.7 x 16.6 x 1.3 (mm) |
| Pixel Pitch: | 0.17 x 0,175 (mm) |
| Ukuran piksel: | 0.15 x 0,15 (mm) |
| Antarmuka: | I2C, SPI Opsional |
| Arah melihat: | Semua Sudut Pandangan |
| Koneksi: | Plug-in |
| Nomor Pin: | 30 pin (bisa disesuaikan) |
| Operasi Temp.: | -40C - +70C |
| Temp penyimpanan: | -40C - +85C |
| Waktu Hidup: | 50,000 Jam @60cd/m2 |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

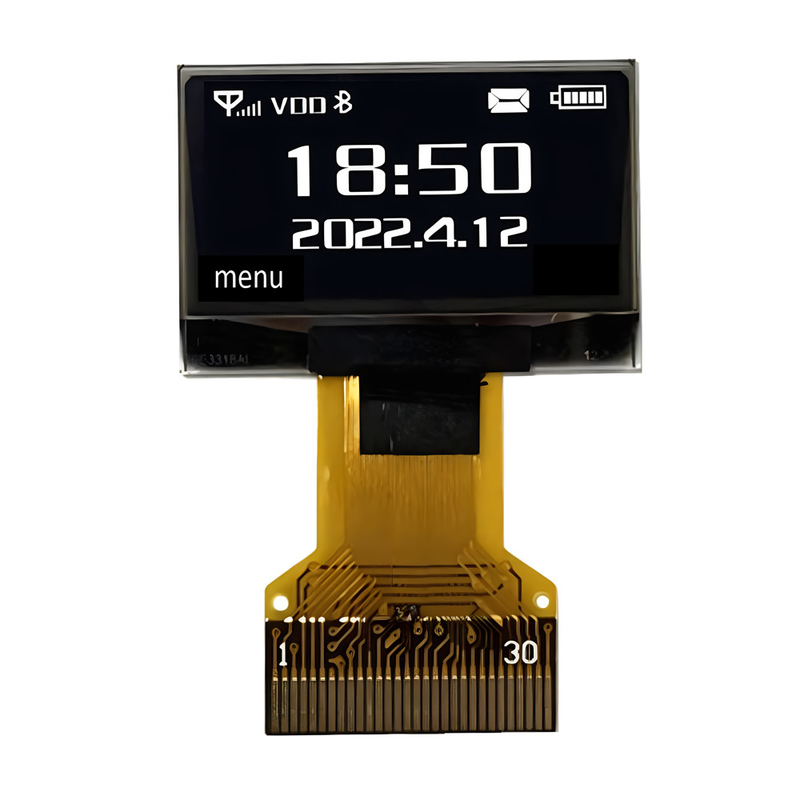

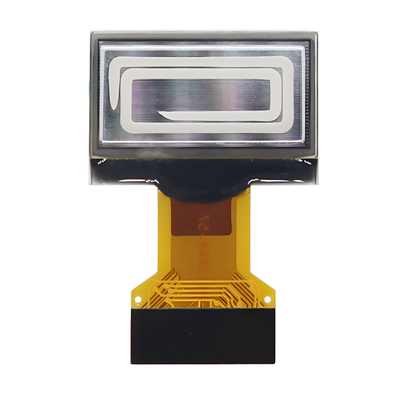

0.96 inci OLED display 128x64 Putih / Biru / Kuning / Kuning BiruGambar Produk
Definisi Pin Antarmuka
| Tidak. | Simbol | Deskripsi |
| 1 | NC | Tidak ada koneksi. |
| 2 | C1N |
CXP/CXN-Pin untuk kapasitor pompa muatan;Sambungkan satu sama lain dengan kapasitor |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | Sumber daya untuk sirkuit pengatur pompa muatan. |
| 7,10 | NC | Tidak ada koneksi. |
| 8 | VSS | Ini adalah pin tanah |
| 9 | VDD | Pin catu daya untuk operasi logika inti. |
| 11 | BS1 |
MCU bus interface selection pins. |
| 12 | BS2 | |
| 13 | CS | Ini adalah input chip pilih. |
|
14 |
RES |
Setel ulang sinyal input.when pin ditarik LOW,initialization dari chip adalah eksekusi.Pegang pin ini HIGH ((yaitu terhubung ke VDD) selama operasi normal |
|
15 |
A0 |
Ini adalah Data/Command control pin. Ketika ditarik HIGH (yaitu terhubung ke VDD), data di D[7:0] diperlakukan sebagai data. Ketika ditarik LOW, data di D[7:0] akan ditransfer ke register perintah. Dalam mode I2C, pin ini bertindak sebagai SA0 untuk pilihan alamat budak. Ketika antarmuka serial 3 kabel dipilih, pin ini harus terhubung ke VSS. |
|
16 |
WR |
Ini adalah membaca / menulis kontrol input pin menghubungkan ke MCU antarmuka. Ketika mode antarmuka 8080 dipilih, pin ini akan menjadi input Write (WR#). Operasi menulis data dimulai ketika pin ini ditarik LOW dan chip dipilih. |
|
17 |
RD |
Saat terhubung ke mikroprosesor seri 8080, pin ini menerima sinyal Read (RD#). Operasi ulang dimulai ketika pin ini ditarik LOW dan chip dipilih. Ketika antarmuka serial atau I2C dipilih, pin ini harus terhubung ke VSS. |
|
18 ~ 25 |
D0 ~ D7 |
Ini adalah bus data bi-directional 8-bit yang akan terhubung ke bus data mikroprosesor.D1 akan menjadi input data seri: SDIN dan D2 harus tetap NC. Ketika mode I2C dipilih, D2, D1 harus diikat bersama dan berfungsi sebagai SDAout, SDAin dalam aplikasi dan D0 adalah input jam serial, SCL. |
|
26 |
IREF |
Ini adalah pin referensi arus output segmen. Ketika IREF eksternal digunakan, sebuah resistor harus dihubungkan antara pin ini dan VSS untuk menjaga arus IREF pada 30uA. Ketika IREF internal digunakan, pin ini harus tetap NC. |
|
27 |
VCOMH |
Pin untuk sinyal COM tidak memilih tingkat tegangan. Sebuah kondensor harus dihubungkan antara pin ini dan VSS.Com |
|
28 |
VCC |
Pasokan listrik untuk tegangan penggerak panel. Ini juga adalah pin pasokan tegangan daya yang paling positif. Ketika pompa muatan diaktifkan, kapasitor harus terhubung antara pin ini dan VSS. |
| 29,30 | NC | Tidak ada koneksi. |
Karakteristik DC
| Posisi | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
|
Tegangan Pasokan |
Logic Supply Voltage IC | VDD | 1.65 | 3.0 | 3.5 | V |
| Tegangan pasokan regulator pompa muatan |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
Mengoperasikan (untuk panel OLED) |
VCC |
7.0 |
7.5 |
8.0 |
V |
|
|
Input Tegangan |
Tegangan Tinggi | HIV | 0.8 x VDD | - | VDD | V |
| Tegangan Rendah | VIL | 0 | - | 0.2 x VDD | V | |
|
Output Tegangan |
Tegangan Tinggi | VOH | 0.9 x VDD | - | VDD | V |
| Tegangan Rendah | VOL | VSS | - | 0.1 x VDD | V | |
Karakteristik elektro-optik
| Posisi | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Perhatikan | |
| Luminance Operasi | L | 50 | 65 | - | cd /m2 | Semua piksel ON | |
| Konsumsi Daya | P | - | 50 | 60 | mW |
30% piksel Dihidupkan |
|
| Frekuensi frame | Fr | - | 105 | - | Hz | - | |
|
Warna Koordinat |
Biru | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
Kamar gelap |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
Waktu Tanggapan
|
Bangkitlah. | Tr | - | 10 | - | kami | - |
| Keruntuhan | Td | - | 10 | - | kami | - | |
| Rasio Kontras | Cr | 10000:1 | - | - | - | Kamar gelap | |
| Sudut pandang | θ | 160 | - | - | Gelar | - | |
| Waktu Hidup Operasi | Di atas | 22000 | - | - | Jam | L= 65 cd/m2 | |

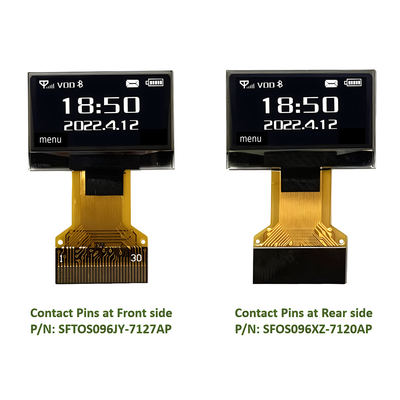

0.96 inci OLED display 128x64 Putih / Biru / Kuning / Kuning BiruGambar produk
