SFOS130JY-7130AP.pdf

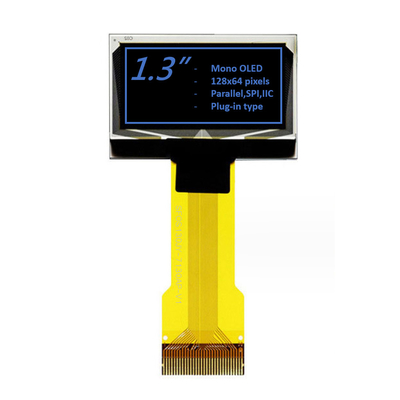

1.3 inci monokrom modul tampilan OLED 128x64 pikselGambar ProdukPengantar Produk
SFOS130JY-7130AP OLED Display Module adalah layar grafis COG resolusi 128x64, ukuran diagonal 1,3 inci.Model OLED dirancang sebagai kelas industri yang memiliki keuntungan harga yang kompetitif. Modul ini dibangun dengan CH1116G IC; mendukung 8-bit 68XX/80XX Parallel, 3/4-kabel SPI, antarmuka I2C. Tegangan pasokan untuk Logic adalah 4V, tegangan pasokan untuk tampilan adalah 14V,arus operasi untuk VDD adalah 180μASFOS130Y-7130AP OEL Display Module dapat beroperasi pada suhu dari -40°C sampai +80°C; suhu penyimpanan berkisar dari -40°C sampai +80°C.
| Produk: |
1.3 Inch OLED Display Module |
| Jumlah piksel: |
128x64 Grafis |
| Mode Tampilan: |
Matriks pasif |
| Pengemudi IC: |
CH1116G atau setara |
| Tampilan warna: |
Mono Putih, Biru, Opsional |
| Tugas mengemudi: |
Keterlibatan, 1/64 |
| Ukuran panel: |
34.5 x 23.0 x 1.4 (mm) |
| Area Aktif: |
29.42 x 14.7 (mm) |
| Pixel Pitch: |
0.23 x 0.23 mm |
| Ukuran piksel: |
0.21 X 0.21 ((mm) |
| Antarmuka: |
8-bit 68XX/80XX, 3/4-kabel SPI, I2C |
| Nomor Pin: |
30 pin |
| Arah melihat: |
Semua Sudut Pandangan |
| Koneksi: |
Sambungan Plug-in |
| Waktu Hidup: |
50,000 Jam @60cd/m2 |
| Kepatuhan: |
Sesuai dengan REACH & RoHS |
Fitur
1Layar mini OLED 1.3 inci ini memiliki resolusi 128X64 dan dilengkapi chipset CH1116.
2Modul layar OLED 1,3 inci ini memiliki konsumsi daya yang sangat rendah: pencahayaan layar penuh 0,08w.
3. Layar micro OLED 1.3 inci ini adalah tipe plugging, kami dapat menyesuaikan FPC (panjang, antarmuka, jenis plugging koneksi, dll.) sesuai dengan kebutuhan pelanggan.
4. Produk OLED 128x64 berukuran 1.3 inci ini dirancang untuk 8-bit 68XX/80XX, 3/4-wire SPI, antarmuka I2C.
5. Modul tampilan OLED 1,3 inci ini memiliki sudut pandang tak terbatas "hingga 175 derajat".
6Produk OLED 1.3 inci 128x64 ini cocok untuk perangkat yang bisa dipakai, aplikasi rumah pintar, dll.
7. Produk SPI/IIC OLED 1,3 inci ini memiliki desain pencahayaan diri, tidak diperlukan lampu latar, dan layar dapat pencahayaan sendiri;titik-titik terang dan jelas yang sangat mudah dibaca bahkan dalam font kecil.
10Layar OLED 1,3 inci ini memiliki waktu respons yang lebih cepat "10 mikrodetik pada +25 °C".
10.Produk OLED mono 1,3 inci ini memiliki kecerahan tinggi dan produk ini memiliki rasio kontras hingga 2000:1.
11Produk OLED 1.3 inci berbiaya rendah ini memiliki konsumsi daya yang lebih rendah - mengurangi emisi CO2.

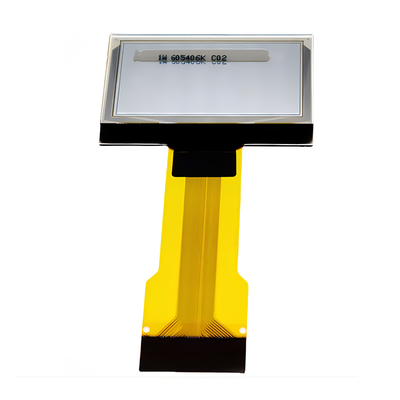

1.3 inci monokrom modul tampilan OLED 128x64 pikselGambar Produk
Definisi Pin
Rating Maksimal mutlak
Catatan 1: Semua tegangan di atas didasarkan pada VSS = 0V.
Catatan 2: Ketika modul ini digunakan di luar kapasitas maksimum mutlak di atas, kerusakan permanen dari modul dapat terjadi.Hal ini diinginkan untuk menggunakan modul ini di bawah kondisi sesuai dengan Bagian 3. Optik & Karakteristik Listrik. Jika modul ini digunakan di luar kondisi ini, kerusakan modul dapat terjadi dan keandalan modul dapat memburuk.
Catatan 3: Jangkauan suhu yang ditentukan tidak termasuk polarizer.
Catatan 4: VCC = 12,0V, Ta = 25°C, 50% Checkerboard.Konfigurasi perangkat lunak mengikuti Bagian 4.4 Initialization.Akhir masa pakai ditentukan sebagai 50% dari kecerahan awal yang dicapai.Rata-rata umur operasi suhu ruangan diperkirakan dengan operasi dipercepat pada kondisi suhu tinggi.
Karakteristik optik
Karakteristik DC

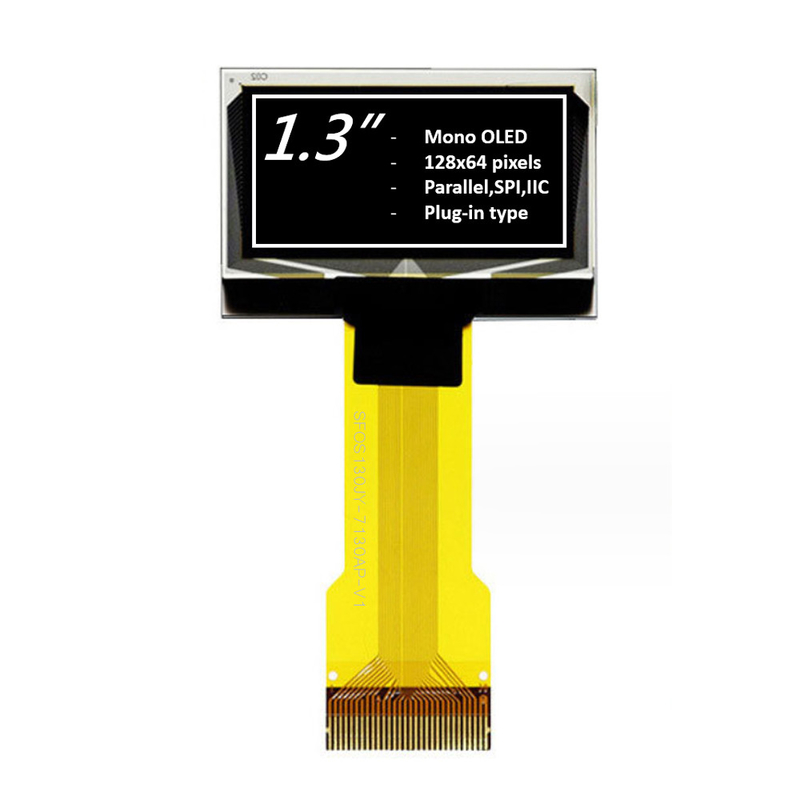

1.3 inci monokrom modul tampilan OLED 128x64 pikselGambar ProdukProdukGambar
Fasilitas Pabrik dan Sertifikat
Tampilan OLED grafis SAEF Technology tersedia dalam tiga struktur mekanis termasuk teknologi matriks pasif COB, COG dan TAB.Resolusi OLED grafis monokrom yang tersedia dalam layar grafis OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 grafis OLED, 200x16 grafis OLED, OLED 128x32, OLED display 128x64, OLED 128x128, dan 256x64 OLED display.Tampilan grafis OLED dalam rentang produk SAEF memiliki pengontrol on-board dan antarmuka termasuk paralel, serial, dan I2C OLED, SPI OLED.
SAEF menawarkan berbagai modul tampilan OLED dalam ukuran dari 0,42 "ke 5,5" OLED, seperti 0,42" micro OLED Display, 0,49" OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,77" OLED, 0,87" OLED, 0.91" OLED Display, 0.95" OLED, 0.96" OLED Display, 1.3" OLED Display, 1.5" OLED Display, 2" OLED, 2.4" OLED, 2.7" OLED Display, 5.5" OLED Display, dan solusi desain khusus.
