Detail produk:
|
Produk: | 0.66 inci OLED display Modul | Jumlah Piksel: | 64x48 Grafis |
---|---|---|---|
IC pengemudi: | SSD1315 atau Setara | Mode Tampilan: | Matriks Pasif |
Tampilkan Warna: | Monochrome (putih) | Tugas mengemudi: | 1/48 Tugas |
Ukuran Panel: | 16.42 x 16.9 x 1.25 (mm) | Daerah Aktif: | 13,42x10,06 (mm) |
Lapangan Piksel: | 0.21 x 0.21 ((mm) | Ukuran piksel: | 0.19 x 0.19 mm |
Melihat arah: | Semua Sudut Pandangan | antarmuka: | Paralel, SPI, I2C |
Hubungan: | Soldering/Hotbar | Nomor PIN: | 28 pin |
SEUMUR HIDUP: | 50.000 jam @60cd/m2 | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 0.66 inci Graphic OLED Display,Graphic OLED Display Module,64x48 Pixel OLED Display Module |
Tentang item ini SFOS066XZ-7115AN OLED Display Module
SFOS066XZ-7115AN OLED Display Module adalah solusi tampilan kompak dan resolusi tinggi yang dirancang untuk berbagai aplikasi,terutama yang membutuhkan faktor bentuk kecil dan keandalan kelas industriBerikut adalah ringkasan fitur utama dan spesifikasi:
Spesifikasi tampilan:
Kelas industri:
Kontroler IC:
Antarmuka:
Tegangan dan arus:
Tugas mengemudi:
Rentang suhu:
Aplikasi:
Harga:
Pertimbangan Tambahan:
SFOS066XZ-7115AN OLED Display Module adalah solusi tampilan serbaguna untuk aplikasi di mana kombinasi ukuran kecil, resolusi tinggi, dan keandalan kelas industri diperlukan.Konsumsi daya yang rendah dan dukungan untuk beberapa antarmuka komunikasi membuatnya menjadi pilihan populer bagi desainer dan insinyur yang bekerja pada perangkat generasi berikutnya.
Fitur
Produk: | 0.66 inci OLED Display Module |
Jumlah piksel: | 64x48 Grafis |
Pengemudi IC: | SSD1315 atau setara |
Antarmuka: | Paralel, SPI, I2C |
Mode Tampilan: | Matriks pasif |
Tugas mengemudi: | Pelayanan Kesehatan, 4/48 |
Tampilan warna: | Monochrome (putih) |
Ukuran panel: | 16.42 x 16.9 x 1.25 (mm) |
Area Aktif: | 13.42 X 10.06 (mm) |
Pixel Pitch: | 0.21 X 0.21 ((mm) |
Ukuran piksel: | 0.19 X 0.19 ((mm) |
Arah melihat: | Semua Sudut Pandangan |
Nomor Pin: | 28 Pin |
Koneksi: | Soldering/Hotbar (Plug-in Disesuaikan) |
Waktu Hidup: | 50,000 Jam @60cd/m2 |
Kepatuhan: | Sesuai dengan REACH & RoHS |
Gambar garis besar
Definisi Pin
Pin No. | Simbol | I/O | Fungsi |
1 |
N.C. (GND) |
- | Pin Reserved (Pin Pendukung) |
2-5 |
C1P / C1N C2P / C2N |
Aku |
Terminal positif dari Flying Inverting Capacitor Terminal negatif dari Flying Boost Capacitor |
6 |
VBAT |
P |
Sumber daya untuk sirkuit DC/DC Converter |
7 |
VSS |
P |
Tanah dari Logika Sirkuit |
8 | VDD | P | Sumber daya untuk logika |
9 - 10 |
BS1 BS2 |
Aku |
Memilih Protokol Komunikasi |
11 |
CS# |
Aku |
Pilih chip |
12 |
RES# |
Aku |
Reset Daya untuk Controller dan Driver |
13 |
D/C# |
Aku |
Data/Kontrol Komando |
14 | R/W# | Aku | Baca/Tulis Pilih atau Tulis |
15 |
E/RD# |
Aku |
Membaca/Menulis Aktifkan atau Baca |
16-23 | D0~D7 | I/O | Bus Input/Output Data Host |
24 |
IREF |
Aku |
Referensi saat ini untuk pengaturan kecerahan |
25 |
VCOMH |
O |
Tingkat tegangan output tinggi untuk sinyal COM |
26 |
VCC |
P |
Pasokan listrik untuk panel OEL |
27 | VLSS. | - | Tanah dari Logika Sirkuit |
28 | N.C. (GND) | - | Pin Reserved (Pin Pendukung) |
Karakteristik optik
Karakteristik | Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan | |||
Cahaya (VCC Disuplai Secara Eksternal) |
Lbr
|
Catatan 5 | 80 | - | - | cd/m2 | |||
Cahaya (VCC yang dihasilkan oleh DC/DC internal) |
Catatan 6 | 80 | 100 | - | cd/m2 | ||||
C.I.E. (Bodas) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.33 0.35 | |||||
Kontras Kamar Gelap | - | 2000:1 | - | ||||||
Sudut pandang | - | Bebas | - | tingkat |
Karakteristik DC
Karakteristik | Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan |
Tegangan Supply untuk Logika | VDD | 1.65 | 2.8 |
3.5 8.0 |
V | |
Tegangan suplai untuk tampilan (disuplai secara eksternal) Tegangan pasokan untuk DC/DC |
VCC |
|
7.0 | 7.5 | V | |
VBAT | 3.5 | - |
4.2
- |
V | ||
Tegangan suplai untuk tampilan (digenerasi oleh DC/DC internal) Masukan Tingkat Tinggi |
VCC |
|
7.0 | 7.5 | V | |
HIV | 0.8×VDD | - |
VDD 0.2×VDD VDD 0.1×VDD
19 |
V | ||
Input tingkat rendah | VIL | IOUT = 100μA, 3,3MHz | 0 | - | V | |
Output Tingkat Tinggi | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | V | |
Output Tingkat Rendah | VOL | IOUT = 100μA, 3,3MHz | 0 | - | V | |
Arus kerja untuk VDD | IDD | - | 180 | μA | ||
Arus operasi untuk VCC (VCC yang Dilengkapi dari Luar) |
ICC |
- |
- |
5 |
mA |
|
Arus kerja untuk VBAT (VCC yang dihasilkan oleh DC/DC internal) | IBAT |
|
- |
14 |
mA |
|
Modus Tidur Saat ini untuk VDD | IDD, tidur | - | 1 |
10
10 |
μA | |
Modus Tidur Saat ini untuk VCC | ICC, tidur. | - | 2 | μA |

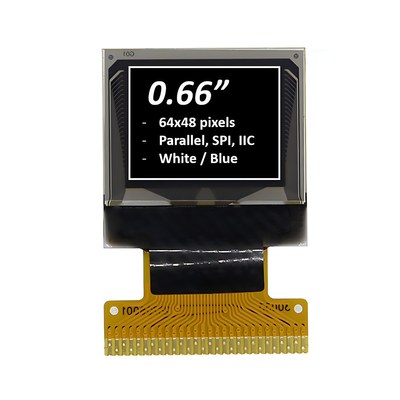

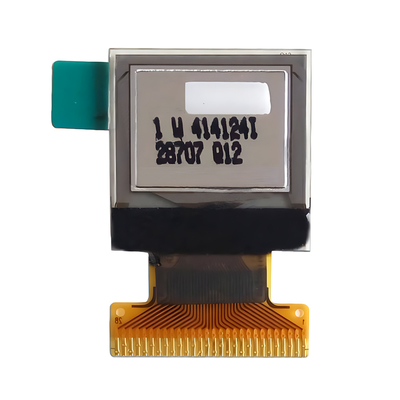

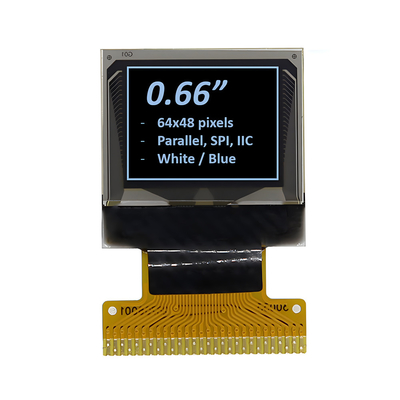

Gambar produk
