0.63 Inch 120x28 Pixel OLED Display Module, 0.63 Inch OEL Matrix Display Pambuka Produk
SFOS063XZ-7114AN OLED Display Module adalah layar grafis COG resolusi 120x28, ukuran diagonal 0,63 inci.Model OLED dirancang sebagai kelas industri yang memiliki keuntungan harga yang kompetitif. Modul ini dibangun dengan SSD1312 IC; mendukung antarmuka I2C. Tegangan pasokan untuk logika adalah 2.8V khas, berkisar dari 1.65V hingga 3.3V, tegangan pasokan untuk tampilan adalah 8V,Arus kerja untuk VDD adalah 180μA, tugas mengemudi 1/28.SFOS063XZ-7114AN OEL Display Module cocok untuk perangkat portabel, aplikasi rumah pintar, dll. Modul ini dapat beroperasi pada suhu dari -40°C hingga +80°C;suhu penyimpanan berkisar dari -40°C sampai +85°C.
Fitur
1Layar mini OLED 0,63 inci ini memiliki resolusi 120X28 dan dilengkapi chipset SSD1312.
2Modul layar OLED 0,63 inci ini memiliki konsumsi daya yang sangat rendah: pencahayaan layar penuh 0,08w.
3. Layar micro OLED 0,63 inci ini adalah jenis dilas, kami dapat menyesuaikan FPC sesuai dengan kebutuhan pelanggan.
4Produk OLED 120x28 berukuran 0,63 inci ini dirancang untuk antarmuka IIC.
5Modul tampilan OLED 0,63 inci ini memiliki sudut pandang tak terbatas "hingga 175 derajat".
6. Produk OLED 0,63 inci 120x28 ini cocok untuk perangkat wearable, aplikasi rumah pintar, dll.
7. Produk IIC OLED 0,63 inci ini memiliki desain pencahayaan sendiri, tidak diperlukan lampu latar, dan layar dapat pencahayaan sendiri;titik-titik terang dan jelas yang sangat mudah dibaca bahkan dalam font kecil.
8Layar OLED 0,63 inci cocok untuk perangkat yang bisa dipakai, aplikasi rumah pintar, dll.
9Layar OLED 0,63 inci ini memiliki waktu respons yang lebih cepat "10 mikrodetik pada +25 °C".
10.Produk mono OLED 0,63 inci ini memiliki kecerahan tinggi dan produk ini memiliki rasio kontras hingga 2000:1.
11Produk OLED 0,63 inci dengan harga murah ini memiliki konsumsi daya yang lebih rendah - mengurangi emisi CO2.
| Produk: |
0.63 inci OLED Display Module |
| Pengemudi IC: |
SSD1312 Atau Setara |
| Antarmuka: |
I2C |
| Tampilan warna: |
Monochrome (putih) |
| Jumlah piksel: |
120x28 piksel |
| Mode Tampilan: |
Matriks pasif |
| Tugas mengemudi: |
Keterlibatan, 1/28 |
| Ukuran panel: |
21.54 X 6.62 X 1.22 (mm) |
| Area Aktif: |
15.58 x 3.62 (mm) |
| Pixel Pitch: |
0.13 x 0,13 (mm) |
| Ukuran piksel: |
0.11 x 0,11 (mm) |
| Nomor Pin: |
14 pin (bisa disesuaikan) |
| Arah melihat: |
Semua Sudut Pandangan |
| Koneksi: |
Soldering/Hotbar (bisa disesuaikan) |
| Waktu Hidup: |
50,000 Jam @60cd/m2 |
| Kepatuhan: |
Sesuai dengan REACH & RoHS |

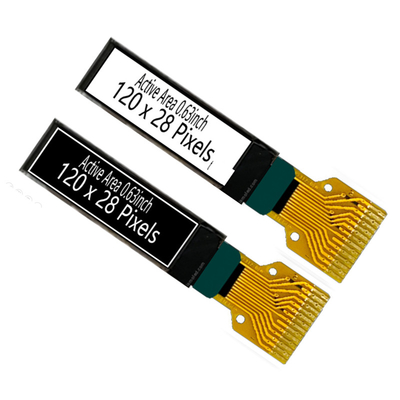

0.63 Inch 120x28 Pixel OLED Display Module, 0,63 Inch OEL Matrix Display Gambar Produk
Rating Maksimal mutlak
Karakteristik optik
Definisi Pin
Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N
Positif terminal dari Flying Inverting Kondensator, negatif terminal dari Flying Boost Kondensator.Mereka harus terapung ketika konverter tidak digunakan.
Pin 5,VDD2VBAT
Power Supply for DC/DC Converter Circuit. Ini adalah pin power supply untuk buffer internal dari DC/DC voltage converter.Ini harus disambung ke VDD ketika konverter tidak digunakan.
Pin6, VBREFNC
Pin7, VSS
Ground of Logic Circuit Ini adalah pin ground. Ini bertindak sebagai referensi untuk pin logic. Ini harus terhubung ke ground eksternal.
Pin8, VDD1
Ini adalah pin catu daya tegangan. harus dihubungkan ke sumber eksternal.
Pin9, RES#
Power Reset for Controller and Driver. Pin ini adalah input sinyal reset. Ketika pin rendah, initialization dari chip dieksekusi. Jauhkan pin tarik tinggi selama operasi normal.
Pin10, SCL
IIC Bus Clock Signal. Transmisi jika informasi di bus I2C mengikuti sigmal jam. Setiaptransmisi bit data berlangsung selama periode jam tunggal pin ini.
Pin11, SDA
I2C Bus Data Signal. Pin ini bertindak sebagai saluran komunikasi antara pemancar dan penerima.
Pin12, IREF
Referensi arus untuk penyesuaian kecerahan. Pin ini adalah pin referensi arus segmen. Resistor harus dihubungkan antara pin ini dan VSS. Atur arus maksimal 12,5uA.
Pin13, VCOMH
Voltage Output High Level for COM Signal. Pin ini adalah pin input untuk tingkat tegangan output tinggi untuk sinyal COM. Kondensator harus terhubung antara pin ini dan VSS.
Pin14, VCC
Sumber Daya untuk Panel OEL. Ini adalah pin pasokan tegangan paling positif dari chip. Kondensator stabilisasi harus dihubungkan antara pin ini dan VSS ketika konverter digunakan.Ini harus terhubung ke sumber eksternal ketika konverter tidak digunakan.

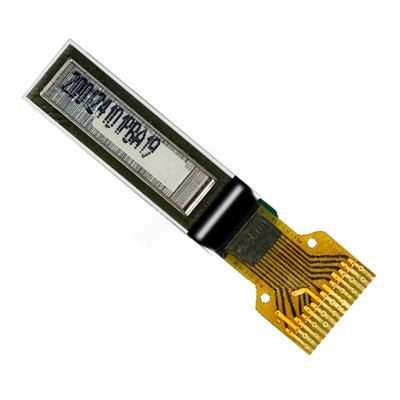

0.63 Inch 120x28 Pixels OLED Display Module, 0,63 Inch OEL Matrix DisplayGambar produk
