Detail produk:
|
| Produk: | Modul tampilan OLED 0,96" | Jumlah Piksel: | 128x64 piksel |
|---|---|---|---|
| IC pengemudi: | SSD1315 atau Setara | Mode Tampilan: | Matriks Pasif |
| Tampilkan Warna: | Monochrome (putih) | Tugas mengemudi: | Keterlibatan, 1/64 |
| Ukuran Panel: | 24.7 x 16.6 x 1.3 (mm) | Daerah Aktif: | 21.74 x 11.175 (mm) |
| Lapangan Piksel: | 0,17x0,175 (mm) | Ukuran piksel: | 0,15x0,15 (mm) |
| Melihat arah: | Semua Sudut Pandangan | antarmuka: | I2C, SPI opsional |
| Hubungan: | Pengaya | Nomor PIN: | 30 pin (Bisa disesuaikan) |
| Suhu Operasi: | -40C - +70C | suhu penyimpanan: | -40C - +85C |
| SEUMUR HIDUP: | 50.000 jam @60cd/m2 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Modul tampilan OLED 0,96 inci,layar oled 128x64 |
||
Harga Grosir 0,96 Inch OLED Display Module 128x64 Pixel SPI IIC Interface Plug-In Connection Pambuka Produk
SFOS096XZ-7120AP OLED Display Module adalah layar grafis COG resolusi 128x64, ukuran diagonal 0,96 inci.Model OLED dirancang sebagai kelas industri yang memiliki keuntungan harga yang kompetitif. Modul ini dibangun dengan SSD1315 IC; mendukung antarmuka I2C dan SPI. Tegangan pasokan untuk logika adalah 2.8V, tegangan pasokan untuk tampilan adalah 9V, arus operasi untuk VDD adalah 160μA,tugas mengemudi 1/64.
SFOS096XZ-7120AP OEL Display Module cocok untuk perangkat portabel, aplikasi rumah pintar, dll. Modul ini dapat beroperasi pada suhu dari -40°C hingga +70°C;suhu penyimpanan berkisar dari -40°C sampai +85°C.
| Produk: | Modul Tampilan OLED 0,96 " |
| Jumlah piksel: | 128x64 piksel |
| Pengemudi IC: | SSD1315 atau setara |
| Mode Tampilan: | Matriks pasif |
| Tampilan warna: | Monochrome (putih) |
| Tugas mengemudi: | Keterlibatan, 1/64 |
| Area Aktif: | 21.74 X 11.175 (mm) |
| Ukuran panel: | 24.7 x 16.6 x 1.3 (mm) |
| Pixel Pitch: | 0.17 x 0,175 (mm) |
| Ukuran piksel: | 0.15 x 0,15 (mm) |
| Antarmuka: | I2C, SPI Opsional |
| Arah melihat: | Semua Sudut Pandangan |
| Koneksi: | Plug-in |
| Nomor Pin: | 30 pin (bisa disesuaikan) |
| Operasi Temp.: | -40C - +70C |
| Temp penyimpanan: | -40C - +85C |
| Waktu Hidup: | 50,000 Jam @60cd/m2 |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

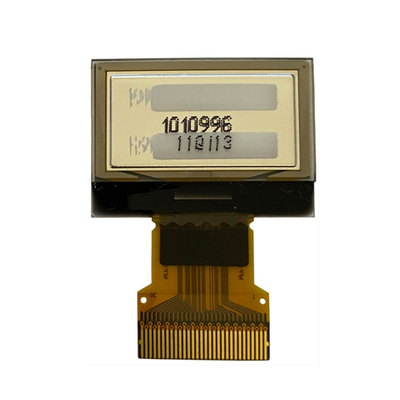

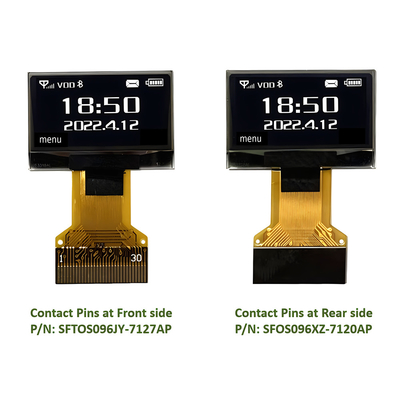

Harga Grosir 0,96 Inch OLED Display Module 128x64 Pixel SPI IIC Interface Plug-In Connection Gambar Produk
Definisi Pin
Pin1, N.C. (GND),Reserved Pin (Supporting Pin) Pin pendukung dapat mengurangi pengaruh dari ketegangan pada pin fungsi. Pin ini harus terhubung ke tanah eksternal sebagai sirkuit perlindungan ESD.
Pin2, Pin3, Pin4, Pin5,Positif terminal dari Flying Inverting Kondensator, negatif terminal dari Flying Boost Kondensator, charge-pump kondensator diperlukan antara terminal.Mereka harus terapung ketika konverter tidak digunakan.
Pin6, VBATPower Supply for DC/DC Converter Circuit Ini adalah pin power supply untuk buffer internal dari DC/DC voltage converter.Ini harus terhubung ke VDD ketika konverter tidak digunakan.
Pin7, Pin12, Pin16, Pin21~25, N.C.Pin Reserved Pin NC antara pin fungsi disediakan untuk desain yang kompatibel dan fleksibel.
Pin8, VSS,Ground of Logic Circuit Ini adalah pin ground. Ini bertindak sebagai referensi untuk pin logic.
Pin9, VDD,Power Supply for Logic Ini adalah pin catu daya tegangan.
Pin10, Pin11, BS0, BS1,Memilih Protokol KomunikasiPin ini adalah input pilihan antarmuka MCU.
Pin13, CS#,Chip Select Pin ini adalah input chip select. Chip diaktifkan untuk komunikasi MCU hanya ketika CS # ditarik rendah.
Pin14, RST#,Power Reset for Controller and Driver Pin ini adalah input sinyal reset. Ketika pin rendah, inisialisasi chip dijalankan. Jauhkan pin tarik ini tinggi selama operasi normal.
Pin15, D/C#,Data/Command Control. Pin ini adalah Data/Command control pin. Ketika pin ditarik tinggi, input di D7 ~ D0 diperlakukan sebagai data tampilan. Ketika pin ditarik rendah,input di D7 ~ D0 akan ditransfer ke register perintahKetika pin ditarik tinggi dan mode antarmuka serial dipilih, data di SDIN akan ditafsirkan sebagai data. Ketika ditarik rendah, data di SDIN akan ditransfer ke register perintah.Dalam modus I2C, pin ini bertindak sebagai SA0 untuk pilihan alamat budak. Untuk hubungan rinci dengan sinyal antarmuka MCU, silakan lihat Diagram Karakteristik Waktu.
Pin18~Pin20, D0~D2,Pin ini adalah bus data bidirectional yang terhubung ke bus data MCU. Pin yang tidak digunakan disarankan untuk mengikat LOW. Ketika mode antarmuka serial dipilih,D2 harus terikat LOW atau terikat bersama dengan D1 sebagai input data serial: SDIN, dan D0 akan menjadi input jam serial: SCLK. Ketika mode I2C dipilih, D2, D1 harus diikat bersama dan berfungsi sebagai SDAout, SDAin dalam aplikasi dan D0 adalah input jam serial, SCL.
Pin26,IREF,Referensi arus untuk penyesuaian kecerahan. Pin ini adalah pin referensi arus segmen. Sebuah resistor harus dihubungkan antara pin ini dan VSS. Atur arus maksimal 12,5 A.
Pin27,VCOMH,Voltage Output High Level for COM Signal. Pin ini adalah pin input untuk tingkat tegangan output tinggi untuk sinyal COM. Kondensator harus terhubung antara pin ini dan VSS.
Pin28,VCC,Sumber Daya untuk Panel OEL. Ini adalah pin suplai tegangan paling positif dari chip. Kondensator stabilisasi harus terhubung antara pin ini dan VSS ketika konverter digunakan.Ini harus disambung ke sumber eksternal ketika konverter tidak digunakan.
Pin29,VLSS ,Ground of Analog Circuit Ini adalah pin ground analog. Ini harus terhubung ke VSS secara eksternal.
Pin30, N.C. (GND),Reserved Pin (Supporting Pin) Pin pendukung dapat mengurangi pengaruh dari ketegangan pada pin fungsi. Pin ini harus terhubung ke tanah eksternal sebagai sirkuit perlindungan ESD.
Peringkat Maksimal Absolut
Karakteristik optik
* Pengukuran optik diambil pada VDD1 = 2.8V, VPP = 8.0V & 7.4V. Konfigurasi perangkat lunak mengikuti Bagian 4.4 Inisialisasi.
Isi dari Tes Keandalan
* Sampel yang digunakan untuk tes di atas tidak termasuk polarizer.
* Tidak ada kondensasi kelembaban yang diamati selama tes.

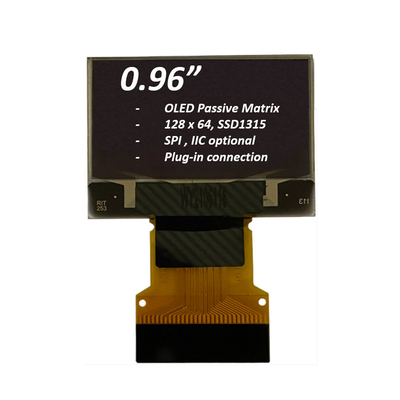

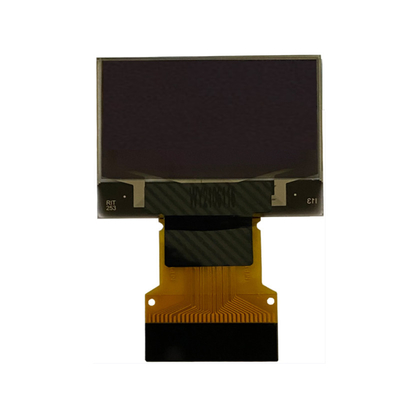

Harga Grosir 0,96 Inch OLED Display Module 128x64 Pixel SPI IIC Interface Plug-In Connection Product Gambar
SAEF Technology adalah Pemasok Modul OLED profesional. Kami menyediakan berbagai standar passive matrix OLED (PMOLED) / OLED dot matrix display dan desain khusus Karakter modul OLED,Layar grafis OLED dan panel tampilan OLEDStruktur mekanik termasuk Chip on Board (COB), Chip on Glass (COG), dan TAB (Tape Automated Bonded).Modul SAEF OLED ditampilkan dengan semua keuntungan penting:
Tampilan OLED grafis SAEF Technology tersedia dalam tiga struktur mekanis termasuk teknologi matriks pasif COB, COG dan TAB.Resolusi OLED grafis monokrom yang tersedia dalam layar grafis OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 grafis OLED, 200x16 grafis OLED, OLED 128x32, OLED display 128x64, OLED 128x128, dan 256x64 OLED display.Tampilan grafis OLED dalam rentang produk SAEF memiliki pengontrol on-board dan antarmuka termasuk paralel, serial, dan I2C OLED, SPI OLED.
SAEF menawarkan berbagai modul layar OLED dalam ukuran dari 0,42 "ke 5,5" OLED, seperti 0,42 "micro OLED Display, 0,49" OLED Display, 0,5" OLED Display, 0,54 "OLED Display, 0,66" mini OLED Display,0,69" OLED, 0,77" OLED Display, 0,87" OLED Display module0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display,dan solusi desain khusus.
