Super Low Cost Hight Brightness 3.5 Inch PCAP TFT Display MCU And SPI Interface 12 O'Clock LCD Screen Pambuka Produk
SAEF Technology SFTO350PY-7118A-CT PCAP TFT display adalah layar arah tampilan tipe TN 3,5 inci (12 O'clock) dengan resolusi HVGA 320x480 piksel.PCAP TFT LCD Display Module ini dibangun dengan ILI9488 controller atau IC setara; ini mendukung MCU 8/16BIT dan SPI 3/4 kabel antarmuka. layar LCD PCAP TFT kecerahan tinggi ini adalah 2.8V (nilai khas) untuk tegangan operasi. Vdd adalah dari 2.4V hingga 3.3V.
SFTO350PY-7118A-CT dirancang dengan panel sentuh kapasitif, sentuh tunggal dan multi-sentuh opsional.Jika Anda ingin menggunakannya sebagai mode lanskap atau meningkatkan kecerahan, silakan hubungi kami untuk dukungan teknis lebih lanjut.
TFT touch LCD SFTO350PY-7118A-CT Banyak digunakan dalam meter dan instrumen, perangkat GPS, terminal POS, cash reader, scanner, otomatisasi rumah, telepon konferensi, analis, peralatan rumah tangga,Otomatisasi rumah, sistem keamanan, dll.
| Artikel |
Spesifikasi |
Satuan |
| Ukuran layar |
3.5 inci |
Diagonal |
| Jumlah piksel |
320RGB ((H) x480 ((V) |
Piksel |
| Area tampilan |
48.96 ((H) x73.44 ((V) |
mm |
| Pitch piksel |
0.153 ((H) x0.153 ((V) |
mm |
| Dimensi garis besar |
54.48x84.71x3.40 |
mm |
| Pengaturan piksel |
Strip Vertikal RGB |
―― |
| Mode Tampilan |
Biasanya putih |
―― |
| Arah Melihat (mata) |
Jam 12 malam |
―― |
| Arah inversi abu-abu |
... |
|
| Tampilkan Warna |
262K |
―― |
| Luminansi ((cd/m2) |
300 |
nit |
| Rasio Kontras |
500:1 |
―― |
| Pengolahan permukaan |
―― |
―― |
| Antarmuka |
MCU 8/ 16BIT SPI 3/4wire |
|
| Lampu latar belakang |
Tipe lampu sisi LED |
―― |
| IC LCM |
ILI9488 |
|
| CTP IC |
FT6336U |
|
| Suhu Operasi |
-20 ~ 70 |
°C |
| Suhu penyimpanan |
-30 ~ 80 |
°C |
| Berat badan |
―― |
g |

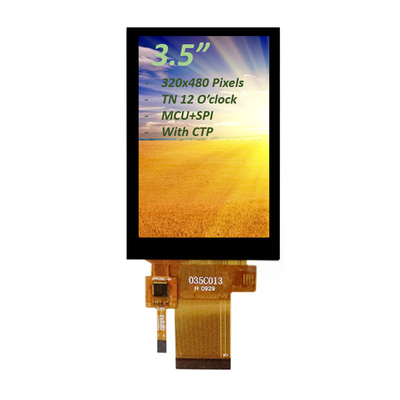

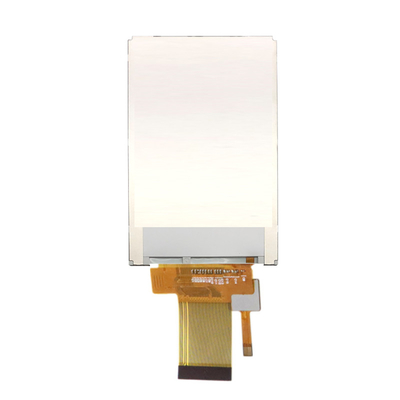

Super Low Cost Tinggi Kecerahan 3,5 Inch PCAP TFT Display MCU Dan SPI Interface 12 O'Clock LCD Screen Gambar Produk
Spesifikasi optik
| Artikel |
Simbol |
Kondisi |
Min |
Jenis |
Maksimal |
Satuan |
| Luminansi putih (Pusat) |
Lv |
Θ=0
Normal
Menonton
Sudut
IBL = 120mA
|
... |
300 |
... |
cd/m2 |
| Waktu tanggap |
Tr+Tf |
|
... |
20 |
40 |
ms |
| Rasio kontras |
CR |
|
... |
500 |
... |
... |
|
Warna
Kromatisitas (CIE1931)
|
putih |
Wx |
|
0.292 |
0.307 |
0.322 |
|
| |
|
Wy. |
|
0.312 |
0.327 |
0.342 |
|
|
Sudut pandang
|
Hor
|
ThL |
CR≥10
|
... |
70 |
... |
|
| |
|
ΘR |
|
... |
70 |
... |
|
| |
Ver
|
Aku |
|
... |
60 |
... |
|
| |
|
ΘD |
|
... |
60 |
... |
|
| Keseragaman kecerahan |
Rata-rata |
Θ=0 |
80 |
90 |
... |
% |
| Gamut Warna |
NTSC |
Θ=0 |
57 |
60 |
... |
% |
| Optima View Arah |
Jam 12 malam |
Kondisi pengukuran
> Mengukur lingkungan: ruangan gelap
> LED arus IL: 120mA
> Suhu lingkungan: 25±2°C
> 15 menit. waktu pemanasan
Karakteristik Listrik
| Artikel |
Simbol |
Min. |
Seperti itu. |
Max. Apa yang terjadi? |
Satuan |
| Tegangan pasokan analog |
VDD |
2.4 |
2.8 |
3.3 |
V |
| Tegangan pasokan digital |
VDDI |
1.65 |
1.8 |
3.3 |
|
| Sinyal masukan Tegangan |
HIV |
0.7VDDI |
- |
VDDI |
V |
| |
VIL |
GND |
- |
0.3VDDI |
V |
Karakteristik unit lampu latar belakang
| Artikel |
Simbol |
Min |
Jenis |
Maksimal |
Satuan |
| Arus LED |
IL |
- |
90 |
120 |
mA |
| Tegangan LED |
VL |
- |
2.8 |
3.2 |
V |
| Waktu hidup LED yang beroperasi |
Waktu |
30000 |
40000 |
- |
Jam |
Definisi pin antarmuka LCM
|
Pin
Tidak, tidak.
|
Simbol |
Fungsi |
| 1 |
XL |
Sentuh garis kiri |
| 2 |
YU |
Sentuh sirkuit atas |
| 3 |
XR |
Sentuh garis ujung kanan |
| 4 |
YD |
Sentuh garis bawah |
| 5 |
GND |
Tanah |
| 6 |
IOVCC |
Pasokan listrik 1,8V |
| 7 |
VCC |
Sumber Daya 2.8V |
| 8 |
FMARK |
Sinyal sinkronisasi frame |
| 9 |
CS |
Chip pilih pin input (aktif rendah) |
| 10 |
RS |
Tampilan data/pin pemilihan perintah secara paralel |
| 11 |
WR/SPI_SCL |
Menulis memungkinkan di 8080 MCU paralel antarmuka / SCL pin sebagai Serial Clock |
| 12 |
RD |
Membaca diaktifkan di MCU 8080 antarmuka paralel. |
| 13 |
SPI_SDA |
Pin dua arah input data serial/output |
| 14 |
SPI_SDO |
Output data serial |
| 15 |
Reset |
Masukan reset eksternal. |
| 16 |
GND |
Tanah |
| 17-32 |
DB0-DB15 |
MCU paralel antarmuka data bus. |
| 33 |
LEDA |
Lampu belakang LED ((Anode) |
| 34-36 |
LEDK |
Lampu belakang LED (katode) |
| 37 |
GND |
Tanah |
| 38 |
IM0 |
Pilih mode antarmuka |
| 39 |
IM1 |
Pilih mode antarmuka |
| 40 |
IM2 |
Pilih mode antarmuka |
Definisi Pin FPC Sentuh
| 1 |
CTP_RST |
Reset layar sentuh |
| 2 |
CTP_INT |
Sinyal gangguan layar sentuh |
| 3 |
CTP_SDA |
Sinyal data layar sentuh |
| 4 |
CTP_SCL |
Sinyal jam layar sentuh |
| 5 |
GND |
Tanah |
| 6 |
VDD |
Sumber Daya |

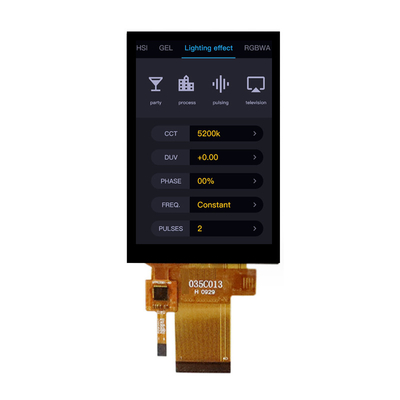

Super Low Cost Tinggi Kecerahan 3,5 Inch PCAP TFT Display MCU Dan SPI Interface 12 O'Clock LCD Screen Gambar Produk
Fasilitas Pabrik dan Sertifikat
Layar sentuh berkapasitas proyeksi (PCAP)
Teknologi sentuh Capacitive Projected (PCAP) menawarkan respon cepat dan sensitif dan keandalan tingkat profesional yang digabungkan.layar sentuh kapasitif dari Saef Technology dirancang untuk aplikasi industri, medis, dan otomotif yang ketat.Kita juga bisa menggabungkan layar sentuh PCAP dengan layar kristal cair (LCD), yang merupakan solusi terintegrasi tertanam yang membantu menyederhanakan rantai pasokan dan perakitan.
Tutup Kaca:
1Bentuk: Ukuran, bentuk, perawatan tepi, lubang dan potongan khusus
2. Warna: Percetakan sutra, Logo
3Bahan kaca: Gorilla Glass, Tempered Glass, PMMA
4Perawatan: Cermin, AG, AR, AF
Sensor:
1Bahan sensor: Kaca, Film, Film+Film
2FPC: Desain bentuk opsional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix dan sebagainya
4. Antarmuka: I2C, USB, RS232
