Detail produk:
|
| Produk: | 0.54 inci OLED display Modul | Jumlah Piksel: | 96x32 piksel |
|---|---|---|---|
| IC pengemudi: | CH1115 atau setara | Mode Tampilan: | Matriks Pasif |
| Tampilkan Warna: | Monochrome (putih) | Tugas mengemudi: | 1/32 Tugas |
| Ukuran Panel: | 18.52 x 7.04 x 1.22 (mm) | Daerah Aktif: | 12,46x4,14 (mm) |
| Lapangan Piksel: | 0,13x0,13 (mm) | Ukuran piksel: | 0.11 x 0,11 (mm) |
| Melihat arah: | Semua Sudut Pandangan | antarmuka: | I2C |
| Hubungan: | Penyolderan/Hotbar (dapat disesuaikan） | Nomor PIN: | 14 pin (Dapat disesuaikan） |
| SEUMUR HIDUP: | 50.000 jam @60cd/m2 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 0.54 inci I2C OLED layar,Tampilan OLED 96x32 I2C |
||
0.54 Inch 96x32 Pixels OLED Display China Pabrik Pemasok, 0,54 Inch OEL Matrix Display Pengantar Produk
SFOS054XZ-7113AN OLED Display Module adalah layar grafis COG resolusi 96x32, ukuran diagonal 0,54 inci.Model OLED dirancang sebagai kelas industri yang memiliki keuntungan harga yang kompetitif. Modul ini dibangun dengan CH1115 IC; mendukung antarmuka I2C. Tegangan pasokan untuk logika adalah 2.8V, tegangan pasokan untuk tampilan adalah 9V, Arus Operasi untuk VDD adalah 180μA, tugas mengemudi 1/32.
SFOS054XZ-7113AN OEL Display Module cocok untuk perangkat portabel, aplikasi rumah pintar, dll. Modul ini dapat beroperasi pada suhu dari -40°C hingga +80°C;suhu penyimpanan berkisar dari -40°C sampai +85°C.
| Produk: | 0.54 inci OLED Display Module |
| Jumlah piksel: | 96x32 piksel |
| Pengemudi IC: | CH1115 Atau Setara |
| Mode Tampilan: | Matriks pasif |
| Tampilan warna: | Monochrome (putih) |
| Tugas mengemudi: | 1/32 Tugas |
| Ukuran panel: | 18.52 x 7.04 x 1.22 (mm) |
| Area Aktif: | 12.46 x 4.14 (mm) |
| Pixel Pitch: | 0.13 x 0,13 (mm) |
| Ukuran piksel: | 0.11 x 0,11 (mm) |
| Arah melihat: | Semua Sudut Pandangan |
| Antarmuka: | I2C |
| Koneksi: | Soldering/Hotbar (bisa disesuaikan) |
| Nomor Pin: | 14 pin (bisa disesuaikan) |
| Waktu Hidup: | 50,000 Jam @60cd/m2 |
| Kepatuhan: | Sesuai dengan REACH & RoHS |
SAEF Technology adalah Pemasok Modul OLED profesional. Kami menyediakan berbagai standar passive matrix OLED (PMOLED) / OLED dot matrix display dan desain khusus Karakter modul OLED,Layar grafis OLED dan panel tampilan OLEDStruktur mekanik termasuk Chip on Board (COB), Chip on Glass (COG), dan TAB (Tape Automated Bonded).Modul SAEF OLED ditampilkan dengan semua keuntungan penting:
Tampilan OLED grafis SAEF Technology tersedia dalam tiga struktur mekanis termasuk teknologi matriks pasif COB, COG dan TAB.Resolusi OLED grafis monokrom yang tersedia dalam layar grafis OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 grafis OLED, 200x16 grafis OLED, OLED 128x32, OLED display 128x64, OLED 128x128, dan 256x64 OLED display.Tampilan grafis OLED dalam rentang produk SAEF memiliki pengontrol on-board dan antarmuka termasuk paralel, serial, dan I2C OLED, SPI OLED.
SAEF menawarkan berbagai modul tampilan OLED dalam ukuran dari 0,42 "ke 5,5" OLED, seperti 0,42" micro OLED Display, 0,49" OLED Display, 0,5" OLED Display, 0,54" OLED Display, 0,05" OLED Display, 0,50" OLED Display, 0,50" OLED Display, 0,50" OLED Display, 0,50" OLED Display, 0,50" OLED Display.Layar mini OLED 66", 0,69" OLED, 0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display, dan solusi desain khusus.

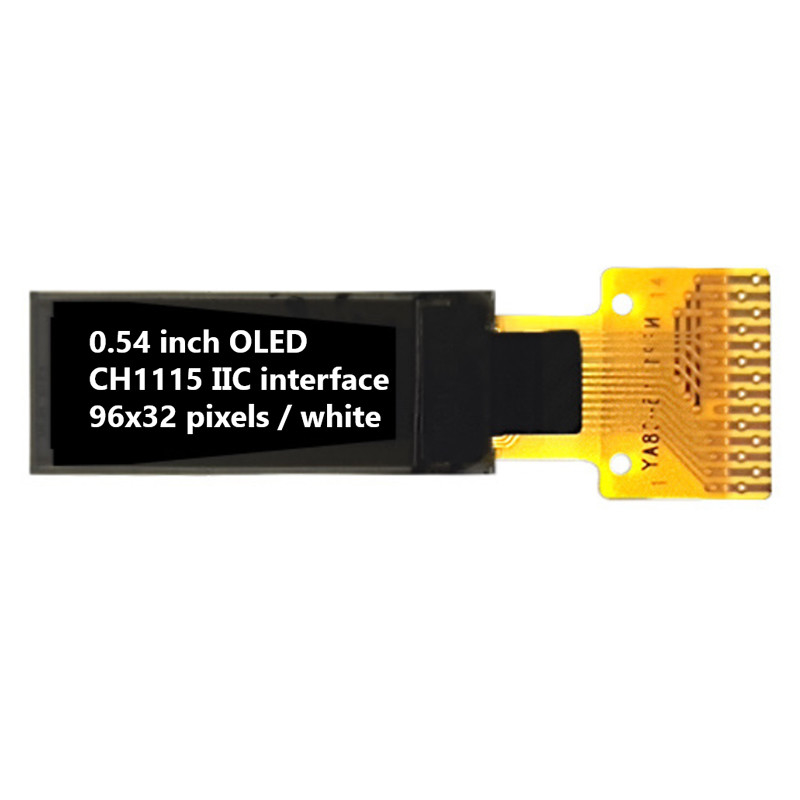

0.54 Inch 96x32 Pixels OLED Display China Pabrik Pemasok, 0,54 Inch OEL Matrix Display Product Gambar
Definisi Pin
Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N
Positif terminal dari Flying Inverting Kondensator, negatif terminal dari Flying Boost Kondensator.Mereka harus terapung ketika konverter tidak digunakan.
Pin 5,VDD2VBAT
Power Supply for DC/DC Converter Circuit. Ini adalah pin power supply untuk buffer internal dari DC/DC voltage converter.Ini harus disambung ke VDD ketika konverter tidak digunakan.
Pin6, VBREFNC
Pin7, VSS
Ground of Logic Circuit Ini adalah pin ground. Ini bertindak sebagai referensi untuk pin logic. Ini harus terhubung ke ground eksternal.
Pin8, VDD1
Ini adalah pin catu daya tegangan. harus dihubungkan ke sumber eksternal.
Pin9, RES#
Power Reset for Controller and Driver. Pin ini adalah input sinyal reset. Ketika pin rendah, initialization dari chip dieksekusi. Jauhkan pin tarik tinggi selama operasi normal.
Pin10, SCL
IIC Bus Clock Signal. Transmisi jika informasi di bus I2C mengikuti sigmal jam. Setiaptransmisi bit data berlangsung selama periode jam tunggal pin ini.
Pin11, SDA
I2C Bus Data Signal. Pin ini bertindak sebagai saluran komunikasi antara pemancar dan penerima.
Pin12, IREF
Referensi arus untuk penyesuaian kecerahan. Pin ini adalah pin referensi arus segmen. Resistor harus dihubungkan antara pin ini dan VSS. Atur arus maksimal 12,5uA.
Pin13, VCOMH
Voltage Output High Level for COM Signal. Pin ini adalah pin input untuk tingkat tegangan output tinggi untuk sinyal COM. Kondensator harus terhubung antara pin ini dan VSS.
Pin14, VCC
Sumber Daya untuk Panel OEL. Ini adalah pin pasokan tegangan paling positif dari chip. Kondensator stabilisasi harus dihubungkan antara pin ini dan VSS ketika konverter digunakan.Ini harus terhubung ke sumber eksternal ketika konverter tidak digunakan.
Peringkat Maksimal Absolut
Catatan 1: Semua tegangan di atas didasarkan pada VSS = 0V.
Catatan 2: Ketika modul ini digunakan di luar kapasitas maksimum mutlak di atas, kerusakan permanen dari modul dapat terjadi.Hal ini diinginkan untuk menggunakan modul ini di bawah kondisi sesuai dengan Bagian 3. Optik & Karakteristik Listrik. Jika modul ini digunakan di luar kondisi ini, kerusakan modul dapat terjadi dan keandalan modul dapat memburuk.
Catatan 3: Jangkauan suhu yang ditentukan tidak termasuk polarizer.
Catatan 4: VPP = 7,5V, Ta = 25°C, 50% Checkerboard.Konfigurasi perangkat lunak mengikuti Bagian 4.4 Initialization.Akhir masa pakai ditentukan sebagai 50% dari kecerahan awal yang dicapai.Rata-rata umur operasi suhu ruangan diperkirakan dengan operasi dipercepat pada kondisi suhu tinggi.
Karakteristik optik
* Pengukuran optik diambil pada VDD1 = 2.8V, VPP = 8.0V & 7.4V. Konfigurasi perangkat lunak mengikuti Bagian 4.4 Inisialisasi.
Isi dari Tes Keandalan
* Sampel yang digunakan untuk tes di atas tidak termasuk polarizer.
* Tidak ada kondensasi kelembaban yang diamati selama tes.

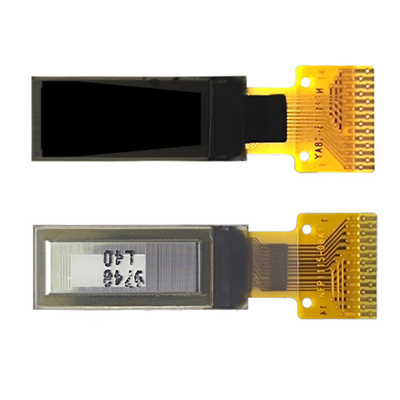

0.54 Inch 96x32 Pixels OLED Display China Pabrik Pemasok, 0,54 Inch OEL Matrix Display Gambar produk
