0.49 Inch OLED Display Module 64x32, OEL Display Module 0.49 Inch Pengantar Produk
SFOS049XZ-7111ANOLED Display Module adalah tampilan grafis COG resolusi 64x32, ukuran diagonal 0,49 inci.Modul ini dibangun dengan SSD1315 IC; mendukung antarmuka I2C. Tegangan pasokan untuk logika adalah 2.8V, tegangan pasokan untuk tampilan adalah 9V, arus operasi untuk VDD adalah 180μA, tugas mengemudi 1/32.
SFOS049XZ-7111ANOEL Display Module cocok untuk perangkat portabel, aplikasi rumah pintar dan lain-lain. Modul ini dapat beroperasi pada suhu dari -40 °C hingga +70 °C; suhu penyimpanan berkisar dari -40 °C hingga +85 °C.
| Produk: |
0.49 inci OLED Display Modul |
| Jumlah piksel: |
64x32 Grafis |
| Pengemudi IC: |
SSD1315 atau setara |
| Mode Tampilan: |
Matriks pasif |
| Tampilan warna: |
Monochrome (putih) |
| Tugas mengemudi: |
1/32 Tugas |
| Ukuran panel: |
14.5 X 11.6 X 1.227 (mm) |
| Area Aktif: |
11.18 x 5,58 (mm) |
| Pixel Pitch: |
0.175 x 0,175 (mm) |
| Ukuran piksel: |
00,155 x 0,155 (mm) |
| Arah melihat: |
Semua Sudut Pandangan |
| Antarmuka: |
I2C |
| Koneksi: |
Soldering/Hotbar (bisa disesuaikan) |
| Nomor Pin: |
14 pin (bisa disesuaikan) |
| Waktu Hidup: |
50,000 Jam @60cd/m2 |
| Kepatuhan: |
Sesuai dengan REACH & RoHS |
SAEF Technology adalah Pemasok Modul OLED profesional. Kami menyediakan berbagai standar passive matrix OLED (PMOLED) / OLED dot matrix display dan desain khusus Karakter modul OLED,Layar grafis OLED dan panel tampilan OLEDStruktur mekanik termasuk Chip on Board (COB), Chip on Glass (COG), dan TAB (Tape Automated Bonded).Modul SAEF OLED ditampilkan dengan semua keuntungan penting:
- Waktu respons yang lebih cepat pada suhu +25 °C 10 μs.
- Sudut pandang tak terbatas Hingga 175 derajat
- Tipis Tidak perlu lampu latar, memancarkan diri sendiri
- Kecerahan Tinggi
- Rasio kontras yang tinggi ️Hingga 10,000∙
- Suhu Operasi Luas -40 °C ~ 80 °C
- Konsumsi daya yang lebih rendah
Tampilan OLED grafis SAEF Technology tersedia dalam tiga struktur mekanis termasuk teknologi matriks pasif COB, COG dan TAB.Resolusi OLED grafis monokrom yang tersedia dalam layar grafis OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 grafis OLED, 200x16 grafis OLED, OLED 128x32, OLED display 128x64, OLED 128x128, dan 256x64 OLED display.Tampilan grafis OLED dalam rentang produk SAEF memiliki pengontrol on-board dan antarmuka termasuk paralel, serial, dan I2C OLED, SPI OLED.
SAEF menawarkan berbagai modul layar OLED dalam ukuran dari 0,42 "ke 5,5" OLED, seperti 0,42 "micro OLED Display, 0,49" OLED Display, 0,66 "mini OLED Display, 0,69" OLED, 0,91 "OLED Display, 0,49" OLED Display, 0,66 "mini OLED Display,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display, dan solusi desain khusus.

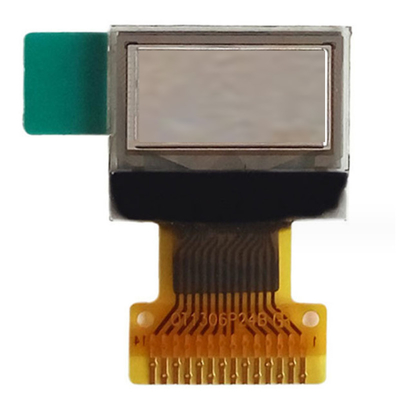

0.49 Inch OLED Display Module 64x32, OEL Display Module 0.49 Inch Gambar Produk
Definisi Pin
Pin1, pinC2P pin2, C2N pin3, C1P pin4, C1N
Positif terminal dari Flying Inverting Kondensator, negatif terminal dari Flying Boost Kondensator.Mereka harus terapung ketika konverter tidak digunakan.
Pin5, VBAT
Power Supply for DC/DC Converter Circuit. Ini adalah pin power supply untuk buffer internal dari DC/DC voltage converter.Ini harus disambung ke VDD ketika konverter tidak digunakan.
Pin6, VBREFNC
Pin7, VSS
Ground of Logic Circuit Ini adalah pin ground. Ini bertindak sebagai referensi untuk pin logic. Ini harus terhubung ke ground eksternal.
Pin8, VDD
Ini adalah pin catu daya tegangan. harus dihubungkan ke sumber eksternal.
Pin9, RES#
Power Reset for Controller and Driver. Pin ini adalah input sinyal reset. Ketika pin rendah, initialization dari chip dieksekusi. Jauhkan pin tarik tinggi selama operasi normal.
Pin10, SCL
IIC Bus Clock Signal. Transmisi jika informasi di bus I2C mengikuti sigmal jam. Setiaptransmisi bit data berlangsung selama periode jam tunggal pin ini.
Pin11, SDA
I2C Bus Data Signal. Pin ini bertindak sebagai saluran komunikasi antara pemancar dan penerima.
12, IREF
Referensi arus untuk penyesuaian kecerahan. Pin ini adalah pin referensi arus segmen. Resistor harus dihubungkan antara pin ini dan VSS. Atur arus maksimal 12,5uA.
Pin13, VCOMH
Voltage Output High Level for COM Signal. Pin ini adalah pin input untuk tingkat tegangan output tinggi untuk sinyal COM. Kondensator harus terhubung antara pin ini dan VSS.
Pin14, VCC
Sumber Daya untuk Panel OEL. Ini adalah pin pasokan tegangan paling positif dari chip. Kondensator stabilisasi harus dihubungkan antara pin ini dan VSS ketika konverter digunakan.Ini harus terhubung ke sumber eksternal ketika konverter tidak digunakan.

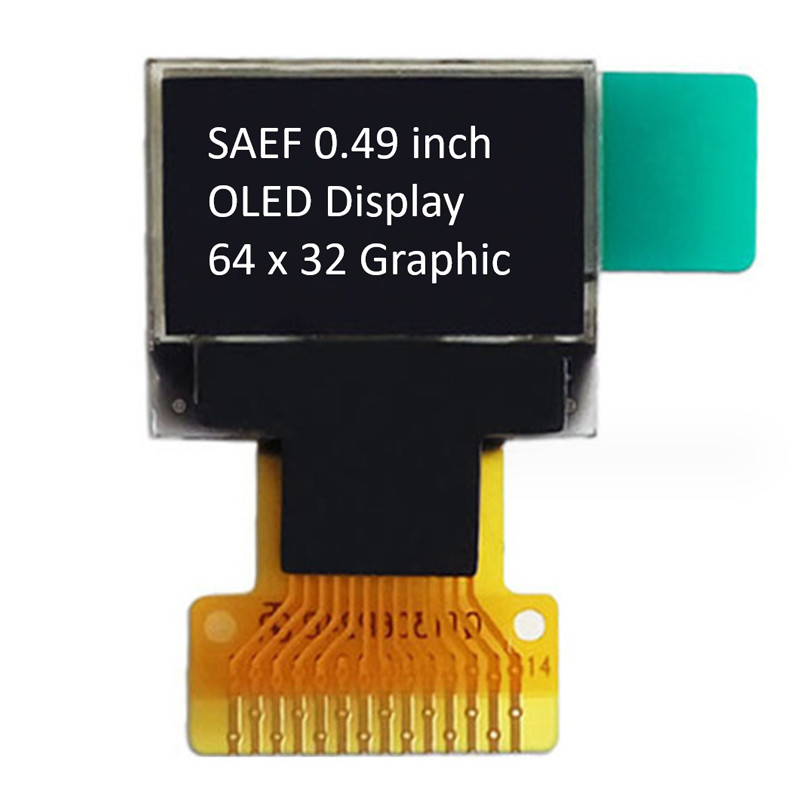

0.49 Inch OLED Display Module 64x32, OEL Display Module 0.49 Inch Gambar produk
