Detail produk:
|
| Kata kunci: | Layar TFT PCAP 21,5 inci | Resolusi: | 1920*1080 piksel |
|---|---|---|---|
| ukuran LCD: | 495.6 x 292,2 x 10,57 mm (w/o Sentuh) | LCD dengan Sentuhan: | 526 x 324 x 15,16 mm (dengan Sentuhan) |
| Daerah Aktif: | 476.064 ((H) x 267.786 ((V) mm | Antarmuka LCD: | LVDS |
| Antarmuka CTP: | USB | Layar sentuh: | CTP (Layar Sentuh Kapasitif Proyektif) |
| Luminansi Permukaan: | 1000 cd/m2 | Suhu Operasi: | -10 ℃ hingga +60 ℃ |
| suhu penyimpanan: | -20 ℃ hingga +60 ℃ | Tipe tampilan: | Sudut pandang penuh IPS |
| Pengolahan permukaan: | Kabut 25%, 3H | Rasio Kontras: | 1000 |
| Tampilkan Warna: | 16,7 M | Seumur Hidup LED: | 30.000 Jam |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | FHD PCAP TFT Display,LVDS PCAP TFT Display,Layar TFT PCAP 21 |
||
** Unduh Data Sheet **
SFTO2150SM-7048A3CT Spesifikasi.pdf

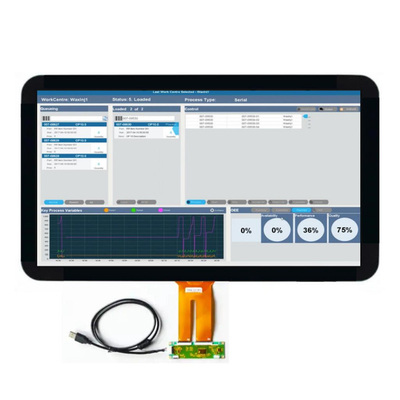

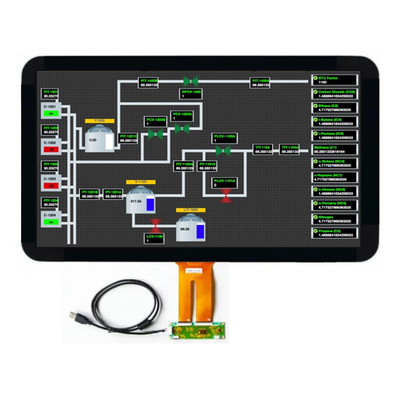

PCAP TFT Display 21.5 Inch FHD 1920*1080 Resolusi, LVDS 21.5 Inch TFT LCD Display Dengan Dibangun-in LED Backlight Driver Deskripsi Produk
SFTO2150SM-7048A3CT PCAP TFT LCD display adalah modul TFT LCD matriks aktif berwarna 21,5 inci yang menggunakan TFT?? silikon amorf (Thin Film Transistor) sebagai perangkat switching aktif.SFTO2150SMT-7048A-CT PCAP TFT LCD display modul memiliki 21.5 inci secara diagonal diukur area aktif dengan resolusi Full-HD (1920 horizontal dengan 1080 vertikal piksel array).Titik biru yang diatur dalam jalur vertikal dan modul ini dapat menampilkan 16.7M ((bulat) ((6bit+2FRC) warna dan gamut warna 72%. Driver LED untuk mengemudi lampu latar dibangun dalam model ini.
SFTO2150SM-7048A3CT PCAP TFT display menunjukkan grafis dan teks pada 1920×3×1080 dotpanel dengan 16,7M warna dengan menggunakan Dual channel LVDS, 8 bit RGB data input dan pasokan +3.Tegangan pasokan 3VDC untuk pengemudi panel TFT-LCD. Dalam SFTO2150SM-7048A3CT TFT LCD display panel, filter warna untuk kinerja warna yang sangat baik dimasukkan untuk mewujudkan gambar yang lebih terang dan jelas,membuat tampilan ini optimal untuk digunakan dalam aplikasi multimedia.Pengamatan yang optimal adalah ke semua arah.
* Tipe cadangan
* Antarmuka LVDS
* Respon kecepatan tinggi
* 6-bit (Hi-FRC) kedalaman warna, Tampilan 16,7M warna
* Pencahayaan belakang tipe tepi terintegrasi (LED)
* Kompatibel dengan RGB98% dan NTSC45% (NTSC72% juga tersedia)
* Rasio kecerahan dan kontras yang tinggi, pantulan rendah dan sudut pandang yang luas
* DE (data aktif) saja
* Rohs dan Halogen bebas
* TEO 6.0, ES6.0 Sesuai
* Gamma Koreksi
Fitur:
| Kata kunci: | 21.5 inci PCAP TFT Display | Resolusi: | 1920*1080 piksel |
|---|---|---|---|
| Ukuran LCD: | 495.6 X 292.2 X 10.57 mm (W/o Touch) | LCD dengan sentuhan: | 526 X 324 X 15,16 mm (dengan sentuhan) |
| Area Aktif: | 476.064 ((H) X 267.786 ((V) mm | Antarmuka LCD: | LVDS |
| CTP Interface: | USB | Layar sentuh: | CTP (Projective Capacitive Touch Screen) |
| Luminance permukaan: | 1000 Cd/m2 | Operasi Temp.: | -10°C sampai +60°C |
| Temp penyimpanan: | -20°C sampai +60°C | Jenis Tampilan: | IPS Full Viewing Angles (sudut pandang penuh) |
| Perawatan permukaan: | Kabut 25%, 3H | Rasio kontras: | 1000 |
| Tampilan warna: | 16.7 M | Umur LED: | 30,000 Jam |
| Sertifikat | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | Sesuai dengan REACH & RoHS |

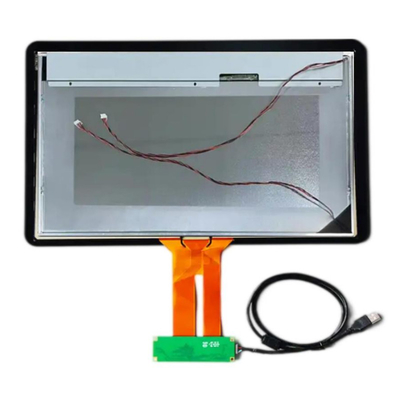

PCAP TFT Display 21.5 Inch FHD 1920*1080 Resolusi, LVDS 21.5 Inch TFT LCD Display Dengan Dibangun-in LED Backlight Driver PBagian Ipenyamun
PCAP TFT Display 21.5 Inch FHD 1920*1080 Resolusi, LVDS 21.5 Inch TFT LCD Display Dengan Dibangun-in LED Backlight Driver ProdukMenggambar
Tampilan Definisi Pin
1 RxO0- input data diferensial LVDS negatif (data ganjil)
2 RxO0+ Positif input data diferensial LVDS (data ganjil)
3 RxO1- input data diferensial LVDS negatif (data ganjil)
4 RxO1+ Positif input data diferensial LVDS (data ganjil)
5 RxO2- input data diferensial LVDS negatif (data ganjil)
Data input diferensial LVDS positif (data ganjil)
7 Tanah GND
8 RxOCLK- input jam diferensial LVDS negatif (jam ganjil)
9 RxOCLK+ Input jam diferensial LVDS positif (jam ganjil)
10 RxO3- input data diferensial LVDS negatif (data ganjil)
11 RxO3+ Positif input data diferensial LVDS (data ganjil)
12 RxE0- input data diferensial LVDS negatif (data genap)
13 RxE0+ Positif input data diferensial LVDS (Data genap)
14 GND Ground
15 RxE1- input data diferensial LVDS negatif (data genap)
16 RxE1+ Positif input data diferensial LVDS (Data genap)
17 GND Ground
18 RxE2- input data diferensial LVDS negatif (data genap)
19 RxE2+ Positif input data diferensial LVDS (Data genap)
20 RxECLK- input jam diferensial LVDS negatif (jam genap)
21 RxECLK+ Input jam diferensial LVDS negatif (jam genap)
22 RxE3- input data diferensial LVDS negatif (data genap)
23 RxE3+ Positif input data diferensial LVDS (Data genap)
24 GND Ground 25 CTL CTL_DVR
26 CE CE_ DVR 27 NC Tidak ada koneksi
28 Tegangan Masuk Sumber Daya VDD
29 Tegangan Masuk Sumber Daya VDD
30 Tegangan Masuk Sumber Daya VDD
PCAB USB Pin Definisi
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Fasilitas Pabrik dan Sertifikat
Kesan Kapasitas yang Diproyeksikan (PCAP)
Teknologi sentuh Capacitive Projected (PCAP) menawarkan respons cepat dan sensitif dan keandalan tingkat profesional yang dikombinasikan.
teknologi diproyeksikan capacitive touch screen dirancang untuk aplikasi industri, medis, dan otomotif yang ketat.yang merupakan solusi terintegrasi tertanam yang membantu menyederhanakan rantai pasokan dan perakitan.
Tutup Kaca:
1Bentuk: Ukuran, bentuk, perawatan tepi, lubang dan potongan khusus
2. Warna: Percetakan sutra, Logo
3Bahan kaca: Gorilla Glass, Tempered Glass, PMMA
4Perawatan: Cermin, AG, AR, AF
Sensor:
1Bahan sensor: Kaca, Film, Film+Film
2FPC: Desain bentuk opsional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix dan sebagainya
4. Antarmuka: I2C, USB, RS232
Hubungi Kami
Kami senang mendengar tentang proyek Anda, Jika Anda memiliki pertanyaan, Anda dapat menghubungi kami di sales2@saef.com.cn
