USB PCAP TFT Display 15.6 Inch, China Outdoor LCD Display EDP 15.6 Inch TFT Dengan 1000 Nits Surface Brightness

USB PCAP TFT Display 15.6 Inch, China Outdoor LCD Display EDP 15.6 Inch TFT Dengan 1000 Nits Surface BrightnessDeskripsi Produk

SFTO1560SMT-7050A3-N PCAP TFT display adalah 15,6 inci warna aktif matriks TFT LCD modul menggunakan amorf silikon TFT (Thin Film Transistors) sebagai perangkat aktif beralih.6 inci diukur secara diagonal aktif a rea dengan resolusi Full-HD (1920 horizontal dengan 1080 vertikal piksel array). Setiap piksel dibagi menjadi titik MERAH, HIJAU, BLU yang diatur dalam jalur vertikal dan modul ini dapat menampilkan 16.7M ((Dinding) ((6bit + 2FRC) warna dan gamut warna 45%.Driver LED untuk mengemudi lampu belakang dibangun dalam model ini.

SFTO1560SMT-7050A3-N PCAP TFT display adalah menunjukkan grafis dan teks pada 1920×3×1080 dotpanel dengan 16,7M ((8bit) warna dengan menggunakan eDP (Embedded Display Port) Ver1.2 antarmuka dan menyediakan +3.Tegangan pasokan 3VDC untuk pengemudi panel TFT-LCDDalam panel SFTO1560SMT-7050A3-N TFT-LCD ini, filter warna untuk kinerja warna yang sangat baik dimasukkan untuk mewujudkan gambar yang lebih terang dan jelas,membuat tampilan ini optimal untuk digunakan dalam aplikasi multimedia.Pengamatan optimal di semua arah.Tanpa pengendali LED yang mengemudi lampu latar. Spesifikasi laju transfer EDP: 2.7Gbps / 2 lane 8bit.

* Tipe cadangan
* antarmuka eDP
* Respon kecepatan tinggi
* 6-bit (Hi-FRC) kedalaman warna, Tampilan 16,7M warna
* Pencahayaan belakang tipe tepi terintegrasi (LED)
* Kompatibel dengan RGB98% dan NTSC45% (NTSC72% juga tersedia)
* Rasio kecerahan dan kontras yang tinggi, pantulan rendah dan sudut pandang yang luas
* DE (data aktif) saja
* Rohs dan Halogen bebas
* TEO 6.0, ES6.0 Sesuai
* Gamma Koreksi

Fitur:

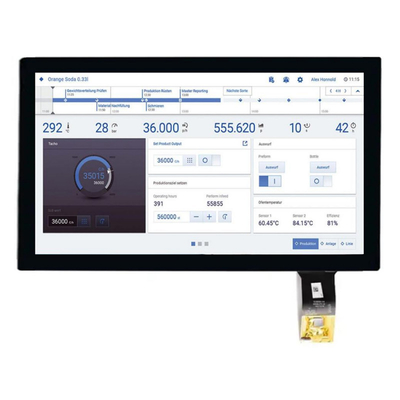

USB PCAP TFT Display 15.6 Inch, China Outdoor LCD Display EDP 15.6 Inch TFT Dengan 1000 Nits Surface Brightness Produk Ipenyamun

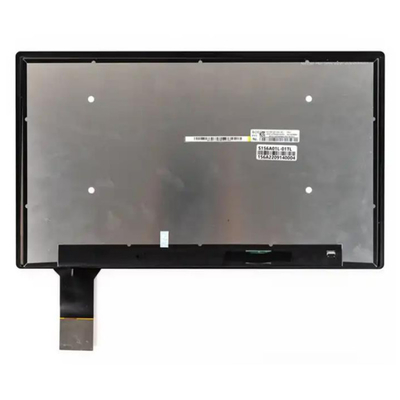

USB PCAP TFT Display 15.6 Inch, China Outdoor LCD Display EDP 15.6 Inch TFT Dengan 1000 Nits Surface Brightness ProdukMenggambar

Pendahuluan ke eDP dan perbedaannya dari DP

Embedded DisplayPort (eDP) adalah antarmuka panel generasi berikutnya yang dikembangkan oleh Video Electronics Standards Association (VESA) untuk aplikasi seluler,yang tidak hanya lebih baik dari antarmuka sinyal diferensial tegangan rendah (LVDS) tradisional, tetapi juga menambahkan banyak fitur baru untuk mengurangi konsumsi daya sistem dalam spesifikasi versi terbaru 1.4,yang diperkirakan akan mempercepat ekspansi penetrasi eDP di pasar perangkat selulerPada tahun 2008, industri PC pertama kali merilis standar antarmuka transmisi video baru - DisplayPort tertanam, juga dikenal sebagai eDP, untuk memenuhi kebutuhan panel tampilan tertanam.eDP secara bertahap mengganti antarmuka transmisi sinyal diferensial tegangan rendah (LVDS) lama, terutama pada FHD (1.920x1.080 atau 1.920x1.200) atau resolusi lebih dari FHD. Anda dapat dengan mudah menemukan aplikasi eDP dalam berbagai produk dengan panel tampilan tertanam, termasuk PC all-in-one,laptop, atau tablet.

eDP berasal dari standar DisplayPort, dan dari waktu ke waktu, eDP telah berkembang menjadi sejumlah fitur unik untuk aplikasi panel tampilan tertanam.4 yang dirilis oleh Video Electronics Standards Association (VESA) pada akhir 2012 mencakup banyak fitur baru untuk mengurangi konsumsi daya sistemKebanyakan orang tidak terlalu menyadari perbedaan antara DisplayPort dan eDP, tetapi berikut akan membandingkan hubungan dan perbedaan antara keduanya,dan menjelaskan fitur unik dan manfaat dari eDP.

Lihat standar DisplayPort untuk mengatur spesifikasi eDP

Jika Anda ingin memahami eDP, Anda harus terlebih dahulu memahami apa DisplayPort.eDP sepenuhnya mengacu pada DisplayPortJadi apa itu DisplayPort? DisplayPort is a new video transmission interface used in the computer industry to replace the Video Graphics Array (VGA) and Digital Video Interface (DVI) interfaces in current personal computer (PC) applications, dan untuk mengganti High Resolution Multimedia Interface (HDMI). Dibandingkan dengan antarmuka lama, DisplayPort memiliki banyak keuntungan, karena mengadopsi kopling AC dan desain swing tegangan rendah,yang kompatibel dengan proses submikron dan dapat langsung diintegrasikan ke dalam berbagai komponen output gambar, seperti unit pemrosesan pusat (CPU), unit grafis grafis (GPU), prosesor aplikasi (Application Processor), dll. Di ujung penerima sinyal video,Hal ini juga dapat langsung diterapkan pada kompleks dan sangat terintegrasi Scalar dan LCD panel pengontrol waktu (TCON)DisplayPort (termasuk eDP) adalah satu-satunya antarmuka video yang menggunakan paket untuk mentransmisikan informasi video dan audio,sehingga fitur baru dapat ditambahkan terus-menerus sambil mempertahankan kompatibilitas mundur yang baik.

DisplayPort (termasuk eDP) adalah antarmuka tampilan kinerja terbaik yang tersedia, mampu mentransmisikan 60 frame per detik dan data warna 30 bit pada panel resolusi 4K,dan merupakan satu-satunya antarmuka tampilan yang dapat mengemudi beberapa monitor dengan satu perangkat output melalui hub atau daisy chain (eDP tidak mendukungnya). DisplayPort juga dapat digunakan dengan berbagai adaptor tampilan eksternal (dongle) seperti DisplayPort ke VGA, DVI, atau HDMI.

Chip pengolah gambar dapat mendukung DisplayPort dan eDP dengan lapisan fisik output yang sama.Perbedaan terbesar adalah bahwa eDP dirancang khusus untuk lingkungan seperti laptop dan tablet yang menggunakan bateraiOleh karena itu, efisiensi daya sangat penting untuk eDP, dan tidak mendukung layar multi.

Seperti DisplayPort, eDP memiliki tiga arsitektur dasar

Berikut ini adalah deskripsi singkat dari arsitektur dasar DisplayPort, termasuk link utama, saluran bantu, dan pelatihan link DisplayPort.Saluran Utama Mengirim Data Audio-Visual Seperti yang disebutkan sebelumnya, DisplayPort menggunakan sinyal yang digabungkan AC yang kompatibel dengan proses semikonduktor submikron yang digunakan saat ini atau di masa depan.Protokol pengkodean data menggunakan metode pengkodean 8b/10b yang sama dengan antarmuka transmisi data berurutan lainnya seperti Universal Sequence Bus (USB), PCI Express (PCIe), SATA, dll, yang hanya membutuhkan sepasang Pasangan Sinyal Diferensial untuk mentransmisikan data dan sinyal jam pada saat yang sama, tidak seperti LVDS, DVI,HDMI dan waktu lain yang membutuhkan garis jam independenSelain itu, the fact that DisplayPort transmits data is scrambled and there is no clock signal at all greatly reduces the radio frequency interference (RFI) problem that is common when mobile devices with wireless connectivity using the legacy video transmission interface are installed, meningkatkan kinerja transmisi nirkabel sistem dan mengurangi kebutuhan untuk desain pelindung RFI.

Konektor standar DisplayPort terdiri dari empat pasang jalur sinyal diferensial, atau empat jalur utama, yang mentransmisikan data video melalui jalur utama,dan dapat dipilih untuk mengirimkan data menggunakan satuSelain itu, DisplayPort mendefinisikan tiga tingkat transmisi yang berbeda, masing-masing dengan opsi 1,62 Gbit/s, 2,7 Gbit/s, atau 5,4 Gbit/s.Karena DisplayPort menggunakan metode pengkodean 8b/10b, yang akan menambahkan beberapa bit data lagi setelah pengkodean, laju transfer data maksimum yang sebenarnya dapat didukung adalah: (4 saluran) x (5,4 Gbit / s per jalur) x (8/10 Coding Overhead) = 17,28 Gbit / s.Fitur penting dari DisplayPort adalah bahwa tidak seperti antarmuka transfer video lainnya, kecepatan transfer tidak berubah dengan kecepatan piksel, menggunakan kecepatan transfer tetap, mirip dengan saluran transfer data normal, sehingga dapat digunakan dalam berbagai aplikasi yang berbeda,seperti layar multi dengan persyaratan aliran waktu yang berbedaSelain itu, penggunaan kecepatan transmisi tetap juga dapat mengoptimalkan desain sirkuit yang terkait dengan antarmuka transmisi kecepatan tinggi,dan fenomena interferensi elektromagnetik (EMI) dan RFI lebih dapat diprediksiGambar DisplayPort ditransmisikan dalam paket mikro dengan interval yang tepat untuk mengakomodasi rasio jam piksel.Informasi Tingkat Sampel Aliran Audio, Audio Streaming, dan Data Atribut Stream Utama, seperti Picture Pixel Rate, Video Framing, dan Monitor Timing Data).

Saluran AUX untuk mengirimkan pengaturan dan instruksi

Konektor DisplayPort juga berisi saluran tambahan transmisi bidirectional independen, yang disebut saluran AUX atau AUX untuk pendek,yang menggunakan dua jalur sinyal diferensial dengan kecepatan arah tunggal hanya sekitar 1Mbit/s untuk mengirimkan pengaturan dan perintah kontrol, dan akan dibahas nanti untuk penggunaan lebih lanjut dalam eDP.Penggunaan AUX termasuk membaca Informasi Identifikasi Kemampuan Tampilan yang Ditingkatkan (EDID) untuk memastikan format gambar yang benar (interface lain seperti LVDS, VGA, DVI, dan HDMI ditransmisikan melalui I2C); Membaca isi item DisplayPort yang didukung oleh tampilan, seperti jumlah saluran utama, laju transfer, dan item lainnya;Atur berbagai konfigurasi tampilan scratchpads; Baca daftar status tampilan. EDID didefinisikan secara seragam dan tidak ada hubungannya dengan antarmuka tampilan,dan scratchpad lainnya terletak di DPCD (Data Konfigurasi DisplayPort) scratchpad di penerima DisplayPortProses koneksi membantu meningkatkan keandalan saluran utama Konektivitas adalah bagian penting lain dari DisplayPort.Koneksi adalah proses di mana pemancar DisplayPort dan penerima membangun koneksi sebelum data dikirimkanPada dasarnya, selama proses koneksi,pemancar menyesuaikan amplitudo swing tegangan yang berbeda dan karakteristik sinyal lainnya (pre-penekanan) sampai disesuaikan dengan tingkat ideal di penerimaPembawa dan penerima berkomunikasi satu sama lain melalui AUX untuk menentukan apakah koneksi berhasil, dan koneksi dapat meningkatkan keandalan saluran utama,mengurangi kesalahan data, dan mengimbangi perbedaan listrik yang disebabkan oleh panjang dan jenis kabel yang berbeda,terutama perbedaan yang disebabkan oleh signaling routing pada sistem board pemancar dan penerima. Hal ini juga dapat mengkompensasi perubahan listrik karena kerusakan kabel, konektor, atau kerusakan perangkat keras.,dan sebelum data video dikirim, koneksi mengirimkan serangkaian pola data khusus,dan sumber dapat mengirim empat amplitudo sinyal yang berbeda dan empat tingkat karakteristik sinyal yang berbedaSeluruh proses koneksi dapat memakan waktu dari 500 mikrodetik hingga beberapa mikrodetik, tergantung pada berapa banyak penyesuaian yang dilakukan.
Untuk dilanjutkan (Cek di produk 15,6 inci.)
