Detail produk:
|
| Produk: | Modul Layar LCD Grafis Monokrom 128x64 | Resolusi: | 128x64 titik |
|---|---|---|---|
| Lihat Arah: | jam 12 | tipe LCD: | FSTN, Positif |
| Tipe Polarizer: | Transmisif | Ukuran modul: | 49,0L×38,0W×2,85Hmm |
| area pandang: | 46x27mm | IC pengemudi: | ST7565R |
| Nomor PIN: | 34 pin | Antarmuka: | Antarmuka MCU 8080 ATAU Antarmuka MCU 6800 ATAU Antarmuka SPI 4 Baris |
| Suhu Operasi: | -20°C hingga +70°C | Tegangan suplai: | 3.3V (Nilai Khas) |
| SEUMUR HIDUP: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 128x64 Monokrom Graphic LCD Display,FSTN Monokrom Graphic LCD Display,COG Monokrom Graphic LCD Display |
||
Cina Monokrom Graphic LCD Display Module 128x64 ST7565R FSTN Positive COG Display Pambuka Produk
SAEF Technology SFBM12864YBA01 adalah modul LCD tipe grafis monokrom 128x64 COG.
| Produk: | Monokrom Graphic LCD Display Module 128x64 | Resolusi: | 128x64 Titik |
|---|---|---|---|
| Lihat Arah: | Jam 12 | Jenis LCD: | FSTN, Positif |
| Jenis Polarizer: | Transmisif | Ukuran modul: | 49.0L × 38.0W × 2.85H Mm |
| Area melihat: | 46 × 27 mm | Pengemudi IC: | ST7565R |
| Nomor pin: | 34 pin | Antarmuka: | 8080 MCU Interface OR 6800 MCU Interface OR 4-Line SPI Interface |
| Suhu operasi: | -20°C sampai +70°C | Tegangan suplai: | 3.3V (nilai khas) |
| Waktu Hidup: | 40,000 Jam | Kepatuhan: | Sesuai dengan REACH & RoHS |
Tampilan Data RAM (DDRAM)
Display Data RAM menyimpan data piksel untuk LCD. Display Data RAM adalah array 65 baris dengan 192 kolom yang dapat di-address. Setiap piksel dapat dipilih ketika halaman dan alamat kolom ditentukan.65 baris dibagi menjadi 8 halaman (Halaman 0 ~ Halaman 7) dengan 8 baris dan halaman ke-9 (Halaman 8) dengan satu baris (hanya D0)Data ditulis ke 8 baris dari setiap halaman langsung melalui D0 ke D7.Kontroler LCD dan antarmuka MPU beroperasi secara independen, data dapat ditulis ke RAM pada saat yang sama ketika data ditampilkan tanpa berkedip pada LCD.
Sirkuit alamat halaman
Sirkuit ini adalah untuk menyediakan Alamat Halaman untuk menampilkan RAM Data. Ini menggabungkan 4-bit Alamat Halaman register diubah hanya dengan instruksi Set Page Address.Alamat halaman harus ditetapkan sebelum mengakses konten DDRAM. Alamat halaman adalah area RAM khusus untuk ikon dan tampilan data D0 hanya valid.
Lingkaran alamat kolom
Column Address Circuit memiliki 8-bit pre-set counter yang menyediakan Column Address ke Display Data RAM (DDRAM).Alamat kolom yang ditentukan ditingkatkan (+1) dengan setiap akses data tampilan membaca/menulis. Hal ini memungkinkan data tampilan MPU untuk diakses secara terus menerus. Control flag MY dapat membalikkan urutan output dari pad COM.Dan bendera MX memungkinkan untuk membalikkan hubungan antara alamat kolom dan output SEG. Perlu untuk menulis ulang data tampilan ke DDRAM setelah mengubah pengaturan bendera MX
Silakan lihat lembar data ST7565R.
FAQ:
Bisa minta sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas. Sampel campuran dengan nomor item yang berbeda dapat diterima.
Q2. Bagaimana dengan lead time?
A: Untuk produk off-shelf, sampel dalam stok segera. 1-1,5 minggu untuk pembuatan ulang sampel. 4-6 minggu untuk produksi massal. Untuk produk desain, 2-3 hari untuk proposal counter drawing;2 minggu untuk pengambilan sampel pada persetujuan cetak; 5-6 jam untuk uji coba / produksi massal pada persetujuan sampel.
Q3. Apakah Anda memiliki batas MOQ untuk pesanan sampel dan produksi?
A: MOQ rendah. 3-5 pcs untuk pemeriksaan sampel tersedia. MOQ produksi massal biasanya 1K / lot. Kami mendukung qty lebih rendah dari MOQ MP untuk pesanan jalur / PP.
Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Pengiriman dengan DHL, UPS, FedEx atau TNT. Dibutuhkan 5-7 hari untuk tiba. Pengiriman udara dan laut juga opsional.
Q5. Bagaimana untuk melanjutkan pesanan untuk modul LCD?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga pelanggan mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.
Q6. Apakah OK untuk mencetak logo saya pada produk LCD?
A: Ya. Mohon informasikan secara resmi pada tahap desain, dan kami akan membuat sampel dengan logo Anda untuk tes sampel dan persetujuan Anda. Pada persetujuan sampel, produksi massal akan mengikuti sampel yang disetujui.
Q7: Apakah Anda menawarkan garansi untuk produk?
A: Ya, kami menawarkan garansi 1 tahun untuk produk kami.
T8: Bagaimana menangani yang rusak?
A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
Kedua, selama masa garansi, kami akan mengirimkan LCD baru dengan pesanan baru untuk jumlah kecil.Kami akan memperbaikinya dan mengirimnya kembali kepada Anda atau kami dapat mendiskusikan solusi termasuk panggilan ulang sesuai dengan situasi nyata.
China Monokrom Graphic LCD Display Module 128x64 ST7565R FSTN Positive COG Display Gambar Produk

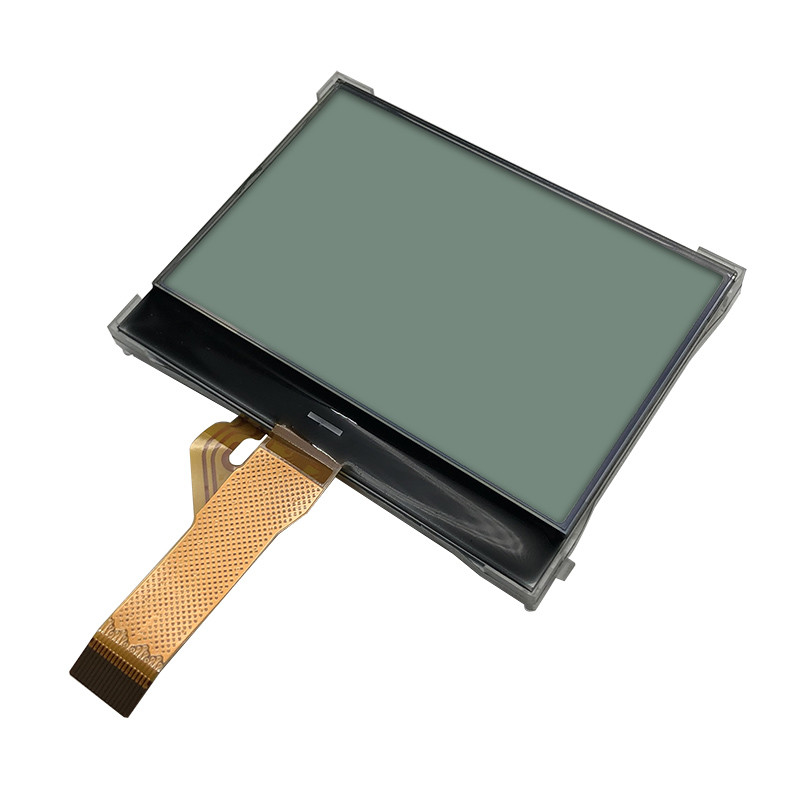

(tanpa lampu latar)

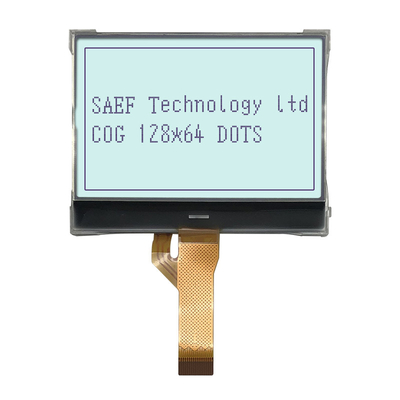

(dengan lampu latar)
128x64 COG Graphic LCM Demonstrasi Produk Nyata
Fasilitas Pabrik dan Sertifikat
