0.66 Inch IIC OLED Display 16 Pin Dengan 64x48 Pixel, Font Putih/biru Ultra-Low Power OLED Display

0.66 inci IIC OLED Display 16 Pin 64x48 Pixels Deskripsi Produk

SFOM066YZ16-6448WB-01modul OLED memiliki ukuran diagonal 0,66 inci, itu terbuat dari 64 x 64 piksel.SFOM066YZ16-6448WB-01 memiliki kontrol PCB dengan antarmuka IIC,Papan PCB dengan 16 lubang pemasangan adalah metode mudah bagi pelanggan untuk memperbaiki modul pada aplikasi mereka.SFOM066YZ16-6448WB-01modul ini dibangun dengan SSD1306 IC; mendukung antarmuka IIC, tugas mengemudi 1/64, tegangan pasokan untuk logika adalah dari 3.3V ~ 5V, tingkat I/O 5V hingga 3V dengan sirkuit konversi,tampilan dengan 50% arus check board adalah 80mA @ 3.3VDD (nilai khas). koneksi modul adalah 7 pin header, opsional 4 pin header pin koneksi.
Modul OLED ini cocok untuk aplikasi rumah pintar, perangkat medis, kontrol cerdas, meter, dll. dapat beroperasi pada suhu dari -40 °C hingga +85 °C;


1. 0,66 inci mini OLED display dengan resolusi 64X48 dan chipset SSD1306
2Konsumsi daya yang sangat rendah: pencahayaan layar penuh 0,08w
3. Empat lubang pemasangan untuk pemasangan mudah
4. Tipe antarmuka: IIC (bisa diubah menjadi SPI)
5. Mendukung berbagai chip kontrol: sepenuhnya kompatibel dengan Arduino 51 seri, msp430 seri, stm32/2 CSR IC, ETC
6Tegangan daya: DC 3V - 5V

Fitur:

SAEF Technology adalah Pemasok Modul OLED profesional. Kami menyediakan berbagai standar passive matrix OLED (PMOLED) / OLED dot matrix display dan desain khusus Karakter modul OLED,Layar grafis OLED dan panel tampilan OLEDStruktur mekanik termasuk Chip on Board (COB), Chip on Glass (COG), dan TAB (Tape Automated Bonded).Modul SAEF OLED ditampilkan dengan semua keuntungan penting

• Waktu respons yang lebih cepat pada suhu +25 °C 10 μs.
• Sudut pandang tak terbatas ️Hingga 175 derajat
• Tipis Tidak perlu lampu latar, memancarkan diri sendiri
• Kecerahan Tinggi
• Rasio kontras yang tinggi ️Hingga 10,000∙
• Suhu Operasi Luas -40 °C ~ 80 °C
• Konsumsi daya yang lebih rendah

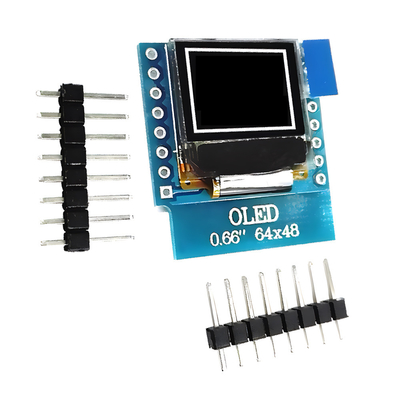

0.66 Inch IIC OLED Display 16 Pin Dengan 64x48 Pixel, Font Putih/ Biru Ultra Low Power OLED Display Gambar Produk

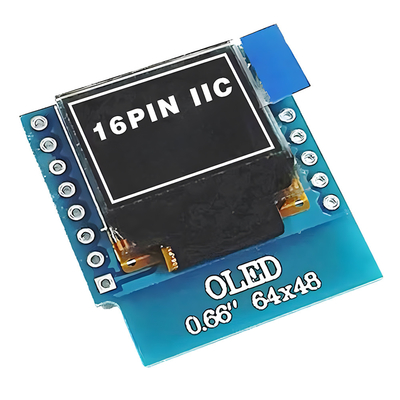

0.66 Inch IIC OLED Display 16 Pin Dengan 64x48 Pixel, Font Putih/ Biru Ultra Low Power OLED Display Gambar produk

Memahami prinsip tampilan OLED - bermain dengan berbagai cara menggunakan modul OLED

Modul OLED memiliki empat mode kerja, yaitu 6800 dan 8080 antarmuka paralel, mode antarmuka SPI serial 4-kabel, dan mode antarmuka IIC.Hubungan antara pengaturan BS1/BS2 dan mode antarmuka modul ditunjukkan dalam tabel berikut::

Pengaturan default dari modul OLED SAEF Technology adalah BS0 ke GND, BS1 dan BS2 ke VCC (mode 8080), jika Anda ingin mengaturnya ke mode lain,Anda perlu memodifikasi pengaturan BS0-BS2 dengan soldering iron di bagian belakang OLED. (Perubahan perangkat keras)
Dari skemanya, kita bisa tahu bahwa ada total 16 pin yang ditarik, dan dari 16 garis, kita hanya menggunakan 15 pin, dan salah satunya menggantung. dari 15 garis, 2 adalah daya dan tanah,dan 13 tersisa.Dalam mode yang berbeda, jumlah jalur sinyal yang kita butuhkan berbeda, dalam mode 8080, semua 13 diperlukan, salah satunya yang umum, yaitu garis reset RST (RES),yang dapat kita langsung terhubung ke reset MCU (untuk mengkonfirmasi bahwa metode reset adalah sama), sehingga satu baris dapat dihilangkan. dalam modus IIC, hanya 2 baris yang diperlukan!

Kami baru saja belajar tentang hal itu. Modus kerja IIC hanya membutuhkan dua jalur, dan modus kerja IIC adalah menggunakan dua kabel untuk mensimulasikan IIC untuk mendapatkan data.

Kontroler OLED adalah SSD1306, yaitu: layar telanjang digerakkan oleh SSD1306, yang juga merupakan chip driver led yang lebih banyak digunakan.

Memori video modul OLED
OLED sendiri tidak memiliki memori video, dan memori videonya bergantung pada SSD1306 untuk menyediakan.Setiap halaman berisi 128 byte, total 8 halaman, yang persis 128 * 64 ukuran matriks titik.
Namun, karena OLED tidak dapat mengontrol satu matriks titik pada suatu waktu, itu hanya dapat mengontrol 8 matriks titik; dan itu adalah kontrol sapu vertikal;
Karena setiap menulis ditulis dalam byte, ada masalah, jika kita menggunakan mode menulis saja untuk mengoperasikan modul, maka, kita harus menulis 8 titik pada suatu waktu, jadi ketika kita menggambar titik,kita harus mencari tahu keadaan saat ini dari setiap bit dari byte di mana titik yang akan ditetapkan terletak (0/1?). Jika tidak, data tertulis akan menulis ulang keadaan sebelumnya, dan hasilnya adalah bahwa beberapa poin yang tidak perlu ditampilkan ditampilkan,atau yang harus ditampilkan tidak ditampilkan. Dalam mode yang dapat dibaca, kita dapat membaca byte yang akan ditulis terlebih dahulu, mendapatkan situasi saat ini, dan kemudian menuliskannya ke dalam gram setelah memodifikasi bit yang akan ditulis ulang,sehingga tidak akan mempengaruhi situasi sebelumnyaNamun, ini membutuhkan kemampuan untuk membaca GRAM, untuk mode SPI 3-kawat atau 4-kawat, modul tidak mendukung membaca, dan mode membaca->-ke-> menulis juga relatif lambat.
Jadi metode yang kami gunakan adalah untuk membuat sebuah GRAM OLED (total 128 byte) di dalam STM32, dan pada setiap modifikasi, hanya memodifikasi GRAM pada STM32 (sebenarnya SRAM), dan setelah modifikasi,menulis GRAM pada STM32 ke GRAM OLED pada satu waktuTentu saja, metode ini juga memiliki kelemahan, yaitu, untuk mikrokontroler dengan SRAM yang sangat kecil (seperti seri 51), itu lebih merepotkan.
