Industri kelas 6,86 inci bar TFT kecerahan tinggi 800nits LCD display 480 × 1280 titik

Industri kelas 6,86 inci bar TFT kecerahan tinggi 800nits LCD display 480 × 1280 titik
Industri kelas 6,86 inci bar TFT kecerahan tinggi 800nits LCD display 480 × 1280 titik Industri kelas 6,86 inci bar TFT kecerahan tinggi 800nits LCD display 480 × 1280 titik Industri kelas 6,86 inci bar TFT kecerahan tinggi 800nits LCD display 480 × 1280 titik Industri kelas 6,86 inci bar TFT kecerahan tinggi 800nits LCD display 480 × 1280 titik

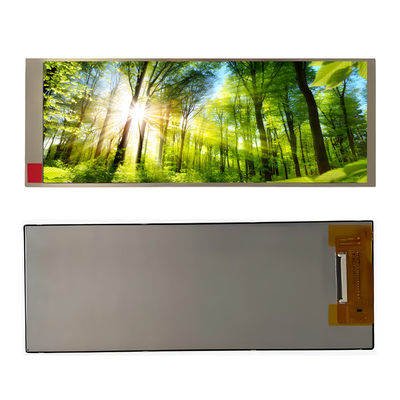

Gambar besar :  Industri kelas 6,86 inci bar TFT kecerahan tinggi 800nits LCD display 480 × 1280 titik

Detail produk:
Tempat asal: ShenZhen / Tiongkok
Nama merek: SAEF
Sertifikasi: ISO9001 / ISO14000
Nomor model: SFTO686XC-7108BN
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 2 pcs
Harga: Negotiable based on order lot quantity
Kemasan rincian: Paket Ekspor Standar
Waktu pengiriman: 3-5 minggu
Syarat-syarat pembayaran: L/C, T/T, Western Union, PayPal
Menyediakan kemampuan: 3000K pcs per bulan

Industri kelas 6,86 inci bar TFT kecerahan tinggi 800nits LCD display 480 × 1280 titik

Deskripsi
Kata kunci: TFT Tipe Batang 6,86" inci Resolusi: 480x1280
antarmuka: MIPI Pin: 40 PIN
Layar sentuh: Opsional Luminansi Permukaan: 800 cd/m2 (nit)
Seumur Hidup LED: 40.000 jam Melihat arah: Semua Sudut Pandangan
Hubungan: Jenis konektor Suhu Operasi: 20°C sampai +70°C
Kepatuhan: REACH & Sesuai RoHS Sertifikasi: ISO9001:2015 / ISO14000:2015
Menyoroti:

480 × 1280 Bar TFT LCD

,

800nits Bar TFT LCD

,

LCD TFT Bar kelas industri

Data Sheet Unduh

SFTO686XC-7108BN Spesifikasi.pdf

FL7707N_DS_V0.2_20230324_Pelanggan.pdf







Tentang barang iniSFTO686XC-7108BN



Layar TFT LCD strip kelas industri 6,68 inci dengan resolusi 480x1280 piksel dan kecerahan tinggi 800 nits, dirancang untuk memberikan tampilan yang jelas dalam berbagai kondisi pencahayaan.Berikut ini adalah pengenalan produk secara rinci:

  • Spesifikasi layar:

    Ukuran: 6,68 inci, cocok untuk aplikasi industri dengan ruang terbatas.
    Resolusi: 480x1280 piksel, memberikan tampilan gambar dan teks yang jelas, cocok untuk acara yang membutuhkan tampilan resolusi tinggi.

  • Teknologi tampilan:

    Mengadopsi teknologi TFT (Thin Film Transistor) memastikan respon cepat dan tampilan kontras tinggi, cocok untuk gambar dan video dinamis.

  • Cahaya:

    Kecerahan tinggi 800 nits memastikan visibilitas yang jelas di lingkungan industri yang cerah atau kondisi luar ruangan.

  • Warna:

    Mendukung tampilan warna 16,7 juta, mampu menyajikan warna yang kaya dan gambar yang halus.

  • Jenis antarmuka:

    Dapat menyediakan antarmuka MIPI, yang merupakan antarmuka serial berkecepatan tinggi yang cocok untuk menghubungkan perangkat mobile dan modul display berkinerja tinggi.

  • Sudut pandang:

    TFT LCD kelas industri biasanya memiliki sudut pandang yang luas ((IPS Type), memastikan pengalaman visual yang baik dari sudut yang berbeda.

  • Suhu kerja:

    Dirancang untuk memenuhi standar industri, mampu operasi stabil pada kisaran suhu yang luas dari -20C sampai +70C dan beradaptasi dengan berbagai lingkungan yang keras.

  • Daya tahan:

    Desain daya tahan tinggi, cocok untuk operasi 24/7 tanpa gangguan, memastikan stabilitas dan keandalan jangka panjang.

  • Skenario aplikasi:

    Cocok untuk berbagai aplikasi industri dan komersial seperti otomatisasi industri, peralatan medis, pemantauan lalu lintas, pemantauan keamanan, dll.

  • Layanan khusus:

    Menurut kebutuhan pelanggan, layanan yang disesuaikan dapat disediakan, termasuk antarmuka tertentu, ukuran, kecerahan, dll.

Layar LCD TFT kelas industri 6,68 inci ini adalah pilihan ideal untuk aplikasi industri yang membutuhkan tampilan yang jelas dalam berbagai kondisi pencahayaan karena resolusi tinggi, kecerahan tinggi,dan karakteristik sudut pandang yang luas.





Fitur



Artikel Isi Satuan
Jenis LCD TFT -
Tampilkan warna 16M
Arah Melihat Semua Jam
Suhu operasi -20 ~ +70 °C
Suhu penyimpanan -30 ~ +80 °C
Ukuran modul 66.6*181.0*4.6 mm
Area Aktif (W × H) 60.19 x 160.51 mm
Jumlah Titik 480 × RGB × 1280 titik
Tegangan Pasokan Daya 3.3 V
Lampu latar belakang 12-LED (putih) pcs
Kecerahan ((LCM) 800 cd/m2
Transfer data MIPI -
Jenis konektor LCM AFC30-S40FCC-00 0.5PITCH 40pin
Driver IC FL7707



Gambar Mekanis

Industri kelas 6,86 inci bar TFT kecerahan tinggi 800nits LCD display 480 × 1280 titik 0

Industri kelas 6,86 inci bar TFT kecerahan tinggi 800nits LCD display 480 × 1280 titik 1





Deskripsi Pin



Pin No. Simbol Fungsi
1 GND Tanah
2 D0P MIPI Input data lane0 (positif)
3 D0N MIPI Input data lane0 (negatif)
4 GND Tanah
5 D1P MIPI Input data lane1 (positif)
6 D1N MIPI Input data lane1 (negatif)
7 GND Tanah
8 CLKP Masukan MIPI CLK (positif)
9 CLKN Masukan MIPI CLK (negatif)
10 GND Tanah
11 D2P MIPI Input data lane2 (positif)
12 D2N MIPI Data lane2 input (negatif)
13 GND Tanah
14 D3P MIPI Input data lane3 (positif)
15 D3N MIPI Data lane3 input (negatif)
16-17 GND Tanah
18-19 VCC-1V8 IO Power Supply ((1.65V ~ 3.6V)
20 REFCLK/NC NC
21 SDA/NC NC
22 SCL/NC NC
23 BIST/NC NC
24 RSTB Pin reset global. aktif rendah untuk memasuki keadaan reset. sarankan untuk terhubung dengan sirkuit reset RC untuk stabilitas. biasanya tarik tinggi.
25 STBYB NC
26 AVDD/NC NC
27 GND Tanah
28-29 K Lampu LED latar
30 GND Tanah
31 VGL/NC NC
32-33 GND Tanah
34 VGH/NC NC
35-36 A Lampu latar LED Daya
38-39 VDD-3V3 Pasokan Daya ((3.3 ~ 3.6V)
40 VCOM/NC NC





Rating Maksimal mutlak



Parameter Simbol Kondisi Min Jenis Maksimal Satuan
Sumber daya listrik VDD Ta=25°C - 3.3 - V
Gerbang pada tegangan catu daya VGH   - 15 - V
Gate Off Tegangan Sumber Daya VGL   - - 11 - V





Karakteristik listrik ((Vss=0V,Ta=25°C)



Parameter Simbol Kondisi Min Jenis Maksimal Satuan
Sumber daya listrik VDD Ta=25°C - 3.3 3.6 V
Sumber daya listrik IOVCC Ta=25°C - 1.8 - V
Tegangan masukan ¢ H ¢ HIV VIOVCC = 1,8V 0.8VIOVCC - VIOVCC V
Aku tidak tahu. VIL VIOVCC = 1,8V 0 - 0.2VIOVCC V





Spesifikasi lampu latar LED ((VSS=0V,Ta=25°C)

Artikel Simbol Kondisi Min Jenis Maksimal Satuan
Tegangan pasokan - - - 9.6 - V
Arus pasokan Jika - - 240 - mA
arus ke depan Normal Ipn Seri 3 chip x 4 -   - mA
Dimming Ipd - - -
LED LIFE - - 40000 - - Jam

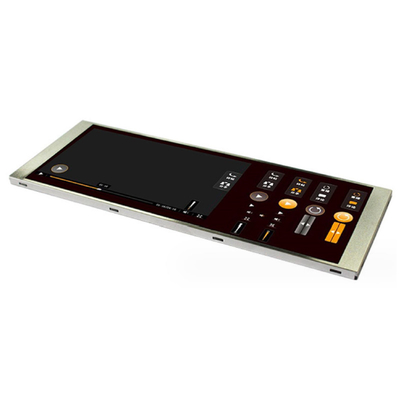

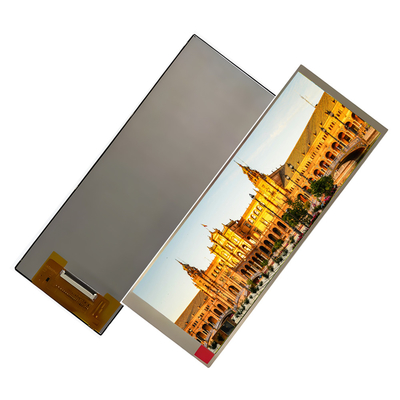

Gambar produk

Industri kelas 6,86 inci bar TFT kecerahan tinggi 800nits LCD display 480 × 1280 titik 2Industri kelas 6,86 inci bar TFT kecerahan tinggi 800nits LCD display 480 × 1280 titik 3



Fasilitas Pabrik dan Sertifikat



Industri kelas 6,86 inci bar TFT kecerahan tinggi 800nits LCD display 480 × 1280 titik 4Industri kelas 6,86 inci bar TFT kecerahan tinggi 800nits LCD display 480 × 1280 titik 5







Kata kunci pencarian:Tft 6,86", 6,86" LCD, 6,86" LCD,6.86 inci TFT LCD, TFT LCD 6.86, 6,86 inci tft display, 6,86 inci tft display, 6,86 inci tft display, 6,86 inci tft display, 6,86 inci tft display, 6,86 inci tft lcd display, tipe batang TFT 6,86 inci, tipe batang TFT 6,86", 6,86 inci bar tipe TFT, 6.86 "bar tipe display. tegangan bar tipe TFT 6.86", 6.86 inci tegangan bar tipe TFT, 6.86 "stretch bar tipe display.
