Custom HT1621 DP1621 VK1621 7 Segmen COB SPI Interface Meter Bar Peregangan Touch LCD Display Screen Module

China LCD Manufacturer Segmen yang disesuaikan COB HT1621 DP1621 IC SPI MUC Interface LCD Display Screen Module

Kompatibel dengan HT1621, DP1621 adalah chip driver LCD pemetaan memori matriks titik, yang dapat mendukung layar LCD hingga 128 poin (32SEG*4COM), serta layar LCD dengan 2COM dan 3COM.Mikrokomputer chip tunggal dapat mengkonfigurasi parameter tampilan dan mengirim data tampilan melalui 3/4 pin komunikasi, dan juga dapat masuk ke mode hemat daya melalui perintah.

Fitur chip DP1621

◆ Kompatibel dengan HT1621B alternatif

◆ Osilator RC 256KHz internal

◆ Dapat dihubungkan ke chip 32KHz atau input sumber frekuensi 256KHz

◆ 1/2 atau 1/3 bias dan 1/2, 1/3 atau 1/4 siklus kerja dapat dipilih

◆ Tegangan kerja: 2.4~ 5.2V

◆ Sumber frekuensi berbasis waktu pada chip

◆ Bender dapat memilih dua frekuensi

◆ Perintah penghematan daya dapat digunakan untuk mengurangi konsumsi daya

◆ Generator basis waktu dan timer pengawas (WDT)

◆ Output overflow basis waktu atau watchdog timer

◆ Delapan sumber jam basis waktu/watchdog timer

◆ 1 x 32 x 4 LCD driver

◆ 1 memori RAM layar 32x4 bit tertanam

◆ Antarmuka serial empat kawat

◆ Sumber frekuensi drive LCD on-chip

◆ Fitur konfigurasi perangkat lunak

◆ Modus data dan modus perintah

◆ Tiga mode akses data

◆ Pin VLCD disediakan untuk menyesuaikan tegangan operasi LCD

◆ Paket: LQFP44/LQFP48/SSOP48

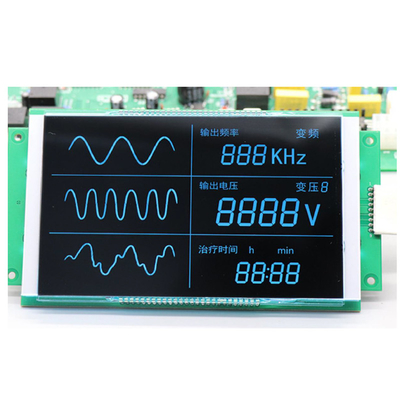

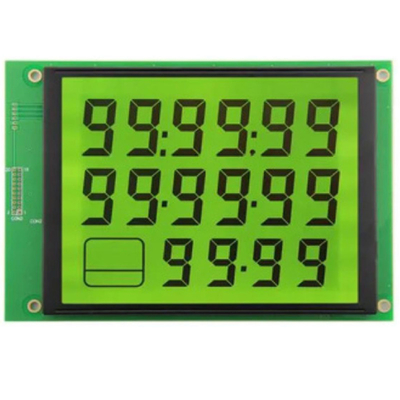

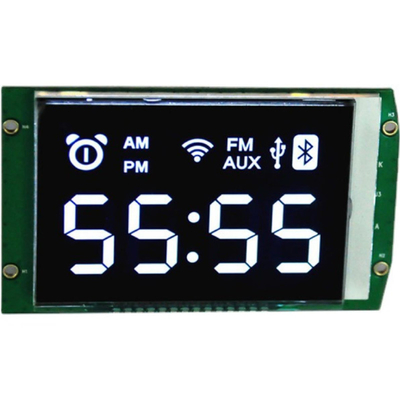

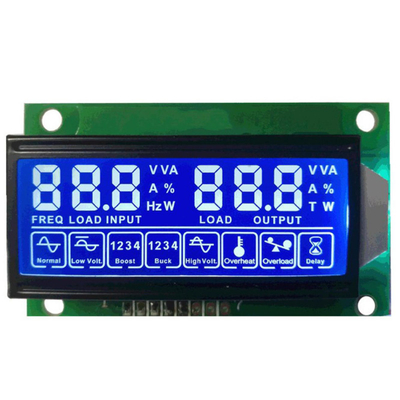

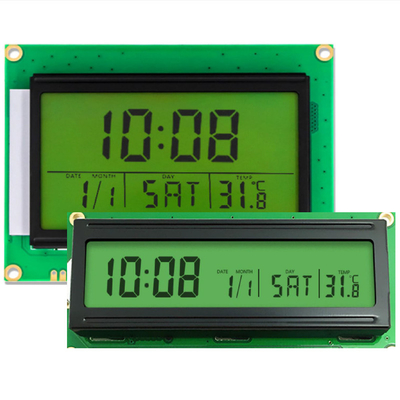

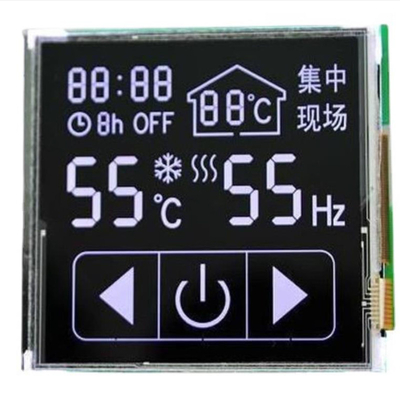

China LCD Manufacturer Segmen Disesuaikan COB HT1621 DP1621 IC SPI MUC Interface LCD Display Screen Module Gambar Produk

Fasilitas dan Pelanggan Strategis

Mengapa Memilih Kami

1Aku tidak tahu.Kami menyediakan LCD Display solusi khusus

Apakah produk Anda memiliki persyaratan aplikasi khusus, spesifikasi listrik, spesifikasi optik, fitur sentuhan, atau dimensi mekanis yang membutuhkan tampilan yang disesuaikan?SAEF dapat memenuhi kebutuhan LCD khusus Anda.

2Aku tidak tahu.Solusi total untuk layar sentuh dan tampilan

Apakah Anda khawatir tentang perakitan layar sentuh dan layar tampilan?SAEF dapat menyediakan layar sentuh khusus dan standar termasuk solusi multitouch resistif dan kapasitif termasuk layanan perekat udara dan optik..

3Aku tidak tahu.Komitmen terhadap keandalan kualitas

SAEF adalah Kualifikasi oleh ISO9001: 2015 dan ISO14000, memenuhi RoHS, REACH dan peraturan lingkungan lainnya di pasar global.pengujian keandalan dan penuaan.

4Aku tidak tahu.Pasokan jangka panjang

Dalam keadaan normal, produk yang kami rekomendasikan dapat disediakan selama lebih dari 5 tahun.kami akan membuat rencana alternatif sebelumnya untuk memastikan kebutuhan pasokan jangka panjang Anda.


Kontak

Selamat datang untuk menanyakan melalui ck@saef.com.cn

Kata kunci pencarian:TN LCD, VA LCD, VATN LCD, HTN LCD, STN LCD, FSTN LCD, EBTN LCD, meter suhu dan kelembaban LCD, skala elektronik LCD, multimeter LCD, LCD meter pintar, LCD meter air, LCD meter gas,Bank uang counter LCD, LCD kasir, mesin saham LCD, LCD telepon, LCD walkie-talkie, LCD pijat, LCD treadmill, LCD meter lemak, AC LCD, Audio LCD.Remote controller LCD, mesin pembelajaran LCD, kamus elektronik LCD, MP3 LCD, komputer, panel kontrol LCD, mesin pengisian bahan bakar CNC LCD, komputer industri LCD, konsol game LCD, kalender abadi LCD, jam LCD.Instrumen LCD. Mesin perawatan kesehatan LCD, Thermostat LCD, Perkakas rumah LCD, Lift LCD, LCD untuk Lift.


Keterampilan pemrograman LCD segmen

Pertama, parameter dasar dari kristal cair tersegmen
1.Tugas: siklus tugas
Parameter ini juga umumnya disebut jumlah tugas atau jumlah com, dan kristal cair segmen umumnya mengadopsi mode penggerak pemindaian dinamis pembagian waktu, dalam mode ini,rasio waktu gating efektif dari setiap kom terhadap seluruh siklus pemindaian, yaitu, siklus kerja, tetap, sama dengan jumlah 1/com.

2Bias: Bias
Bentuk gelombang penggerak dari SEG / COM LCD adalah sinyal analog, dan rasio tegangan analog dari setiap tingkat untuk tegangan output tertinggi dari LCD disebut bias, dan secara umum,Bias dinyatakan sebagai rasio tegangan terendah untuk tegangan output tertinggiSecara umum, ada hubungan tertentu antara bias dan tugas, semakin banyak tugas, semakin singkat waktu pemindaian yang sesuai dengan setiap kom,dan untuk mencapai kecerahan tampilan yang sama dan kontras tampilan, tegangan von harus ditingkatkan, dan perbedaan antara tingkat selektif dan tingkat non-selektif perlu ditingkatkan, yaitu Bias perlu ditingkatkan,dan ada rumus empiris antara tugas dan bias, yaitu:
Bias = 1/(√Tugas + 1)

3. VDD: tegangan kerja
Molekul kristal cair membutuhkan sinyal AC untuk mengemudi, dan tegangan DC jangka panjang yang ditambahkan ke kedua ujung molekul kristal cair akan mempengaruhi karakteristik elektrokimia molekul kristal cair,menyebabkan tampilan kabur, mengurangi umur, dan destruktifitas yang tidak dapat diubah.

4.Frame: Kecepatan frame scan
Frekuensi pemindaian, frekuensi tegangan AC yang langsung mendorong molekul kristal cair umumnya antara 60 ~ 100Hz,yang ditentukan sesuai dengan area dan desain panel LCDP, frekuensi terlalu tinggi, yang akan menyebabkan peningkatan konsumsi daya penggerak, dan frekuensi terlalu rendah, yang akan menyebabkan tampilan berkedip,dan jika ada hubungan ganda bilangan bulat antara frekuensi pemindaian dan frekuensi sumber cahaya, layar juga akan berkedip.

Hal-hal lain seperti sudut pandang, metode koneksi, kisaran suhu operasi, dll, maka biarkan pemasok melakukannya sesuai dengan kebutuhan khusus;


Untuk cara mengontrol tampilan layar kode segmen, beberapa MCU seperti MSP4304152 mendukung driver kode segmen, jika tidak, Anda dapat menggunakan driver IC khusus seperti HT1621B / HT1622, dll.,Setelah pengemudi selesai, itu tidak lebih dari menulis data, dan setiap bit data mengontrol tampilan kode segmen yang sesuai atau tidak;
Prinsipnya sama, tetapi menggunakan beberapa keterampilan bahasa C akan membuat program lebih ringkas dan efisien;
