Detail produk:
|
| Produk: | Layar LCD Segmen | Mode tampilan: | Positif / Negatif, Transfleksi / Refleksi |
|---|---|---|---|
| Kondisi Mengemudi: | 1/8 bea atau Disesuaikan | Tegangan operasi: | 3.0 V |
| Optik: | 6:00 | Tipe tampilan: | Transflektif / Reflektif / Transmisif |
| Ukuran: | Dapat disesuaikan | Lampu latar: | Putih / Kuning / Biru / Kuning |
| Suhu Operasi: | -30°C hingga +80°C | suhu penyimpanan: | -35°C hingga +85°C |
| Hubungan: | sambungan pin logam | ruang titik: | 0,1 mm |
| Waktu merespon: | 0,1 mdtk | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | ST7035 Tampilan LCD Segmen,Tampilan LCD Segmen Negatif Khusus,HT1621 Tampilan LCD Segmen |
||
HT1621 Controller Segment LCD Display Module, Sesuaikan Segment LCD Display Dengan Lampu Belakang
Mari kita lihat karakteristik layar LCD 1621-segmen
* Tegangan operasi 2.4 --5.2V * Osilator RC 256KHz tertanam
* Chip eksternal 32KHz atau input sumber frekuensi 256KHz dapat terhubung
* Pilihan bias 1/2bais atau 1/3bais dan siklus kerja 1/2duty, 1/3duty, 1/4duty
* Sumber frekuensi basis waktu pada chip
* Buzzer dapat dipilih dengan dua frekuensi
* Dibangun-in timebase generator dan watchdog timer WDT
* Timebase atau watchdog timer overflow output
* Delapan sumber jam basis waktu/watchdog timer
* Satu 32segX 4com driver LCD dengan tertanam 32X 4 bit tampilan memori RAM
* Antarmuka serial empat kabel /CS, DATA, WR, RD, umumnya tidak digunakan oleh RD
* Frekuensi drive LCD on-chip tidak dapat diatur pada 64HZ
* Fitur konfigurasi perangkat lunak: data mode dan mode perintah dua perintah
* Pin VLCD disediakan untuk menyesuaikan tegangan operasi LCD (penyesuaian kontras)
LCD tabel logis korespondensi
RAM HT1621 sesuai dengan tabel logis dalam gambar di atas.
HT1621 sesuai dengan 32 alamat dan setiap alamat sesuai dengan 4 data COM
Misalnya, jika alamat 0 ditulis ke 0X08 T1 dari SGE0 menyala
Tulis 0X01 sesuai dengan cahaya 1F dari SGE0
Tulis 0X02 1G kecerahan sesuai dengan SGE0
Tulis 0X07 1E, 1G, dan 1F dari SGE0 yang menyala bersama-sama
Tulis 0X0F Semua 1E, 1G, 1F, dan T1 dari SGE0 terang
HT1621 dapat ditulis berturut-turut, dan yang terbaik adalah menulis dua alamat pada suatu waktu, sehingga mudah untuk membuat tabel meja, dan mudah untuk menulis.
Misalnya, dua alamat pertama ditulis 0XF7 yang sesuai dengan SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B, dan 1A semuanya menyala, sehingga karakter "8" penuh ditampilkan.
Untuk membuat tampilan LCD, instruksi ini harus ditulis dalam inisialisasi IC.
Pertama, mari kita mengerti apa instruksi dan apa data
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
Tiga digit pertama dari 100 adalah bit bendera instruksi, dan 9 bit terakhir adalah nilai instruksi
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
Tiga digit pertama 101 adalah bit bendera data, dan 8 bit terakhir adalah data
Artinya, melihat tiga digit pertama dari 100 mewakili instruksi, dan melihat tiga digit pertama dari 101 mewakili data
| Produk: | HT1621 LCD Segmen Kontroler | Mode Tampilan: | Positif / Negatif, Transfleksi / Refleksi |
|---|---|---|---|
| Kondisi mengemudi: | 1/8 Tugas atau Disesuaikan | Tegangan operasi: | 3.0 V |
| Optik: | 6:00 atau dapat disesuaikan | Jenis Tampilan: | Transflektif / Reflektif / Transmisif |
| Ukuran: | Dapat disesuaikan | Lampu belakang: | Putih / Amber / Biru / Kuning |
| Suhu operasi: | -30°C sampai +80°C | Temp penyimpanan: | -35°C sampai +85°C |
| Koneksi: | Koneksi Pin Logam | Spasi Titik: | 0.1 mm |
| Waktu tanggapannya: | 0.1 Ms | Kepatuhan: | Sesuai dengan REACH & RoHS |

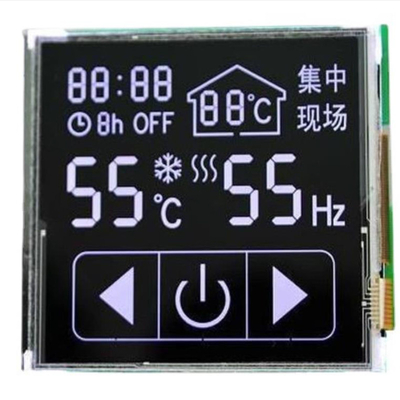

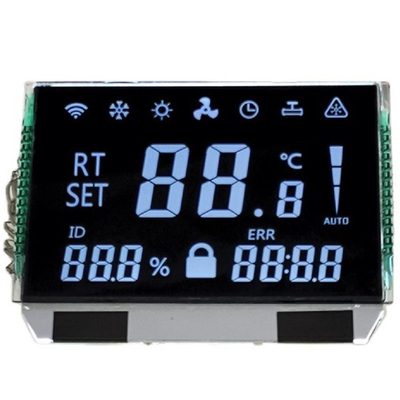

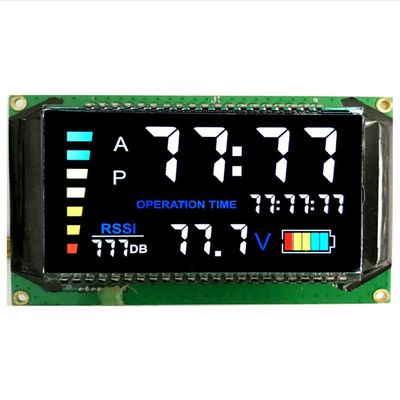

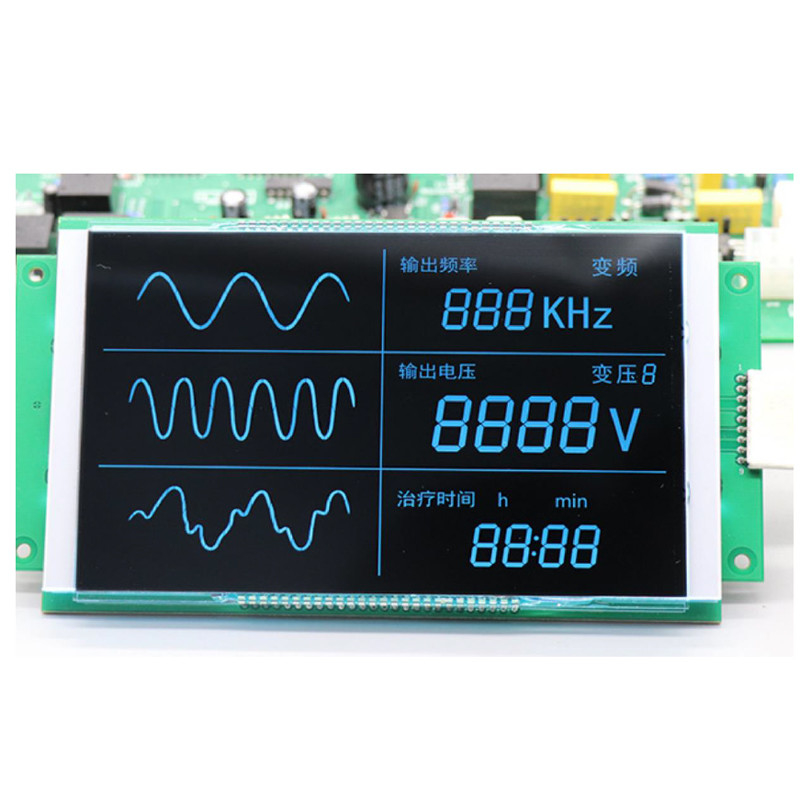

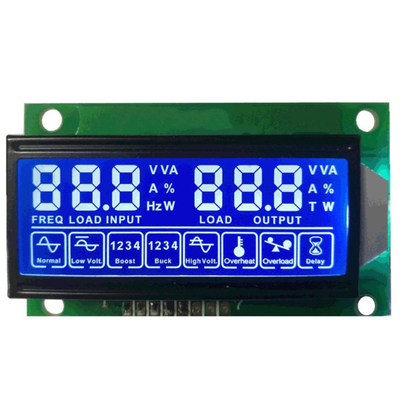

Custom Negative Segment VATN LCD Display Dengan Kontroler HT1621 ST7035 Gambar Produk
