HT1621 Controller Segment Code LCD Display Module, Sesuaikan Segmen LCD Display Dengan Lampu Belakang

Modul Layar LCD Kode Segmen Pengontrol HT1621, Sesuaikan Layar LCD Segmen Dengan Lampu Latar

Mari kita lihat ciri-ciri layar LCD 1621 segmen
* Tegangan operasi 2.4 --5.2V * Osilator RC 256KHz tertanam
* Chip 32KHz eksternal atau input sumber frekuensi 256KHz dapat dihubungkan
* Bias 1/2bais atau 1/3bais yang dapat dipilih dan siklus tugas 1/2tugas, 1/3tugas, 1/4tugas
* Sumber frekuensi berbasis waktu dalam chip
* Buzzer dapat dipilih dengan dua frekuensi
* Generator basis waktu bawaan dan pengatur waktu WDT
* Timebase atau keluaran pengatur waktu pengawas
* Delapan sumber jam pengatur waktu basis waktu/pengawas
* Satu driver LCD 32segX 4com dengan memori RAM tampilan 32X 4-bit tertanam
* Antarmuka serial empat kabel /CS, DATA, WR, RD, umumnya tidak digunakan oleh RD
* Frekuensi drive LCD on-chip tidak dapat disesuaikan pada 64HZ
* Fitur konfigurasi perangkat lunak: mode data dan mode perintah dua perintah
* Pin VLCD disediakan untuk mengatur tegangan pengoperasian LCD (penyesuaian kontras)

Korespondensi tabel logis LCD

RAM HT1621 sesuai dengan tabel logis pada gambar di atas.Ini adalah pemahaman yang baik,

HT1621 berhubungan dengan 32 alamat, dan setiap alamat berhubungan dengan 4 data COM
Misalnya, jika alamat 0 ditulis ke 0X08 T1 dari SGE0 menyala
Tulis 0X01 sesuai dengan lampu 1F SGE0
Tulis kecerahan 0X02 1G sesuai dengan SGE0
Tulis 0X07 1E, 1G, dan 1F dari SGE0 menyala bersamaan
Tulis 0X0F Semua 1E, 1G, 1F, dan T1 dari SGE0 cerah

HT1621 dapat ditulis secara berurutan, dan yang terbaik adalah menulis dua alamat sekaligus, sehingga mudah untuk membuat tabel tabel, dan mudah untuk menulis.
Misalnya, dua alamat pertama ditulis 0XF7 sesuai dengan SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B, dan 1A semuanya menyala, sehingga karakter "8" penuh ditampilkan.

Untuk membuat tampilan LCD, instruksi ini harus ditulis pada inisialisasi IC.

Pertama, mari kita pahami apa itu instruksi dan apa itu data
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
Tiga digit pertama dari 100 adalah bit bendera instruksi, dan 9 bit terakhir adalah nilai instruksi
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
Tiga digit pertama 101 adalah bit bendera data, dan 8 bit terakhir adalah data
Artinya, melihat tiga digit pertama dari 100 mewakili instruksi, dan melihat tiga digit pertama dari 101 mewakili data

Empat instruksi berikut harus ditulis ke dalam fungsi inisialisasi
1. SYS EN 100 0000 - 0001- X Instruksi 0X01 (Osilator Sistem Terbuka Tertutup) X: Tidak peduli
2. BIAS 100 0010 - perintah abXc - X
Berikut penjelasannya: C=1 adalah LCD1/3 bias;C=0 adalah bias LCD1/2
ab=00: 2 COM
ab=01: 3 COM
ab=10: 4 COM
3. RC256 100 0001-1000 - X Instruksi 0X01 (Jam Internal) X: Tidak peduli
4. LCDON 100 0000 - 0011 - X Instruksi 0X01 (Nyalakan layar LCD) X : Tidak peduli

Berikut penjelasan kode program C saya

#termasuk <reg51.h>
#termasuk <intrins.h>
#define uchar karakter yang tidak ditandatangani
#define uint unsigned int
#define _Nop() _nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_()
#define BIAS 0x29 //0b100 - 0010 -1001 - 0 1/3duty 4com
#define SYSDIS 0X00 //0b100 - 0000 - 0000 - 0 off osilator sistem osilator dan generator bias LCD
#define SYSEN 0X01 //0b100 - 0000 - 0001 - 0 Nyalakan osilator sistem
#define LCDOFF 0X04 //0b100 - 0000- 0010 - 0 mati layar LCD
#define LCDON 0X03 //0b100 - 0000 - 0011 - 0 Menghidupkan layar LCD
#define XTAL 0x14 //0b100 - 0001- 0100 - 0 jam eksternal
#define RC256 0X18 //0b100 - 0001 - 1000 - 0 jam internal
#define TONEOFF 0X10 //0b1000 0001 0000 Matikan keluaran suara
#define WDTDIS 0X0A //0b1000 0000 1010 Pengawas dilarang
Bit kontrol HT1621 (definisi antarmuka modul LCD, ubah sesuai kebutuhan Anda)
sbit DAT=P1^0;
sbit wr=P1^1;
bit CS1=P1^2;
tabel kode uchar[10]={0xFA,0x0A,0xD6,0x9E,0x2E,0xBC,0xFC,0x1A,0xFE,0xBE};0---9 meja

Fungsi penundaan 1 menunda kami///////
batalkan Penundaan (uint us)
{
while(--kita);
}
Fungsi penundaan 2 ////
batalkan DelayMS(uint iMs)
{
tidak aku, j;
untuk(i=0; i<iMs; i++)
untuk(j=0; j<65; j++)
;
}/*************************************************** ******
Nama fungsi: void Ht1621Wr_Data (uchar Data, uchar cnt)
Untuk menulis fungsi data, cnt adalah jumlah bit data yang akan dikirim, dan data dikirimkan ke bit tinggi terlebih dahulu
******************************************************* *****/

void Ht1621Wr_Data (Data Uchar, Uchar Cnt)
{
uchar saya;
untuk (i=0;i<cnt;i++)
{
wr=0;
jika (Data&0x80)
TANGGAL=1;
kalau tidak
TANGGAL=0;
wr=1;
Data<<=1;
}
}
/****************************************************** *******

Nama fungsi: batal ht1621WrCmd(uchar cmd)
Deskripsi: Tulis instruksi
******************************************************* ******/
batal Ht1621WrCmd(uchar Cmd)
{
CS1=0;CS pemilihan irisan rendah dan efektif
_Tidak();
Ht1621Wr_Data(0x80,3);Tulis bendera instruksi 100
Ht1621Wr_Data(Cmd,9);Menulis data instruksi
CS1=1;Pemilihan irisan CS tutup tinggi
_Tidak();
}/*************************************************** ********
Nama fungsi: void ht1621WrOneData (tambahan uchar, data uchar)
Tulis sepotong data,
1. Tulis bit identifikasi 101 data terlebih dahulu
2. Tulis kembali alamatnya
3. Terakhir, tulis data yang akan ditampilkan
******************************************************* ******/
void Ht1621WrOneData (tambahan uchar, data uchar)
{
CS1=0;
Ht1621Wr_Data(0xa0,3);Tulis tanda data 101
Ht1621Wr_Data(Tambahan<<2,6);Tulis data alamat
Ht1621Wr_Data(Data,8);Tulis data, berikut dua alamat yang ditulis bersama menjadi 8 bit
CS1=1;
/****************************************************** *******

Nama fungsi: void ht1621WrAllData (uchar addr, uchar p)
Deskripsi: bit data HT1621 4 bit satu alamat,
Di atas kita berbicara tentang menulis dua bit sekaligus, dan datanya 8 bit.
Empat digit teratas berhubungan dengan ---- alamat tinggi Digit keempat ----- berhubungan dengan alamat rendah.
******************************************************* ******/
batalkan Ht1621WrAllData(uchar Addr,uchar p)
{
uchar saya;
CS1=0;
Ht1621Wr_Data(0xa0,3);Tulis tanda data 101
Ht1621Wr_Data(Tambahan<<2,6);Tulis data alamat
untuk (saya=0; saya<16; saya++)
{
Ht1621Wr_Data(hal,8);Tulis data 16X8=128bit
}

untuk (saya=0; saya<32; saya++)
/ //{// Ini adalah data tulis empat bit, empat bit
Ht1621Wr_Data(hal,4);Tulis data 32X4=128bit
//}

CS1=1;
}
/****************************************************** *******
Nama fungsi: void Ht1621_Init(void) www.xyhlcd.com
Deskripsi: Setelah inisialisasi, layar LCD dapat bekerja secara normal
******************************************************* ******/
batal Ht1621_Init(batal)
{
CS1=1;
TANGGAL=1;
PenundaanMS(200);Penundaan waktu membuat tegangan kerja LCD stabil
Ht1621WrCmd(BIAS);Pengaturan BIAS
Ht1621WrCmd(RC256);Gunakan osilator internal
Ht1621WrCmd(SYSEN);Nyalakan osilator sistem
Ht1621WrCmd(LCDON);Nyalakan layar LCD
}/////////////////////////////////////////////////// ////////////////
Nama fungsi: xianshi_1()
Pelanggan bisa mengikuti kebutuhannya sendiri, langsung mengisi data, dan bisa ditampilkan
//////////////////////////////////////////////////// ////////////////
batalkan xianshi_1()
{
////////////////////////////
Ht1621WrOneData( 0, tabel[0]);Tampilkan 0
Ht1621WrOneData( 2, tabel[1]);Tampilkan 1
Ht1621WrOneData( 4, tabel[2]|0X08);Menampilkan 2 + titik desimal
Ht1621WrOneData( 6, tabel[3]);Tampilkan 3
:
:
:Ht1621WrOneData( 12, tabel[8]|0X08);8+ ikon ditampilkan
Ht1621WrOneData( 14, tabel[9]|0X08);Tampilkan 9+ ikon
}

void XUNHUN_XIANSHI (panjang uchar, waktu uchar)
{
uchar saya,j,t;
untuk (i=0; i<Panjang; i=i+2)
{
t=0x01;
untuk (j=0; j<8; j++)
{
Ht1621WrOneData(i,t);
t<<=1;
t|=0x01;
PenundaanMS(Waktu);
}
}
}

batalkan utama()
{
Ht1621_Init();Penyalaan menginisialisasi LCD
PenundaanMS(100);Penundaan menstabilkan inisialisasi
sementara(1)
{
Ht1621WrAllData00(0,0X00);Hapus data register 1621 ke 0.
PenundaanMS(400);
Ht1621WrAllData00(0,0XFF);Data register 1621 diisi sebagai 1.
PenundaanMS(800);
Ht1621WrAllData00(0,0X00);Hapus data register 1621 ke 0.
PenundaanMS(400);
Xianshi_1();Di sini pelanggan dapat menentukan cara menampilkannya.
PenundaanMS(800);
XUNHUN_XIANSHI ( 32 ,100 ) /// Segmen pena ditampilkan dalam siklus segmen pena dengan 32 alamat pada interval 100MS.
PenundaanMS(800);
}
}

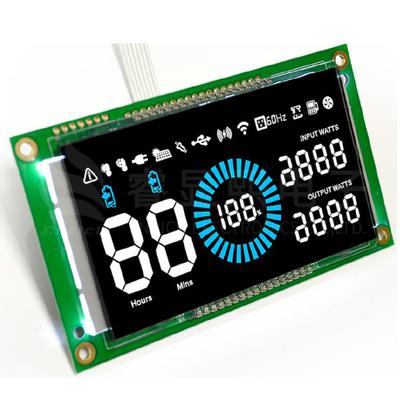

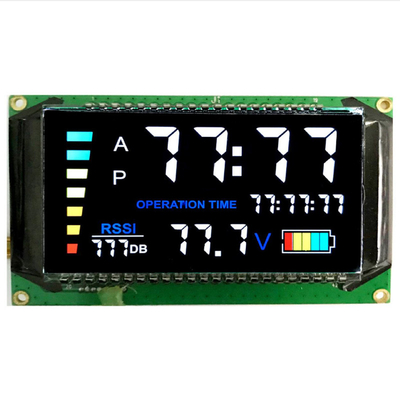

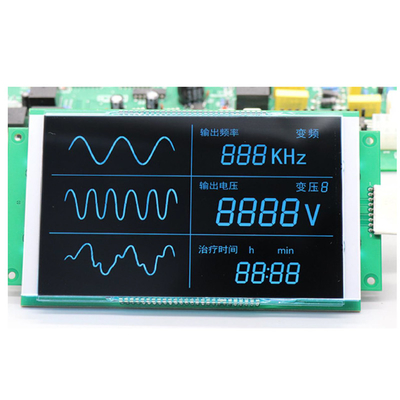

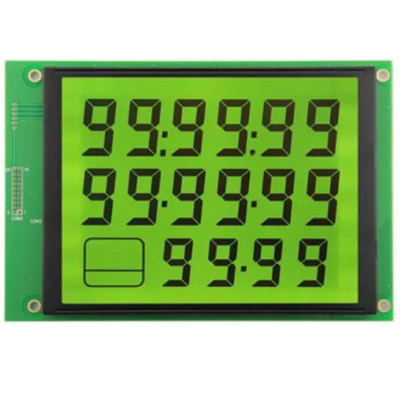

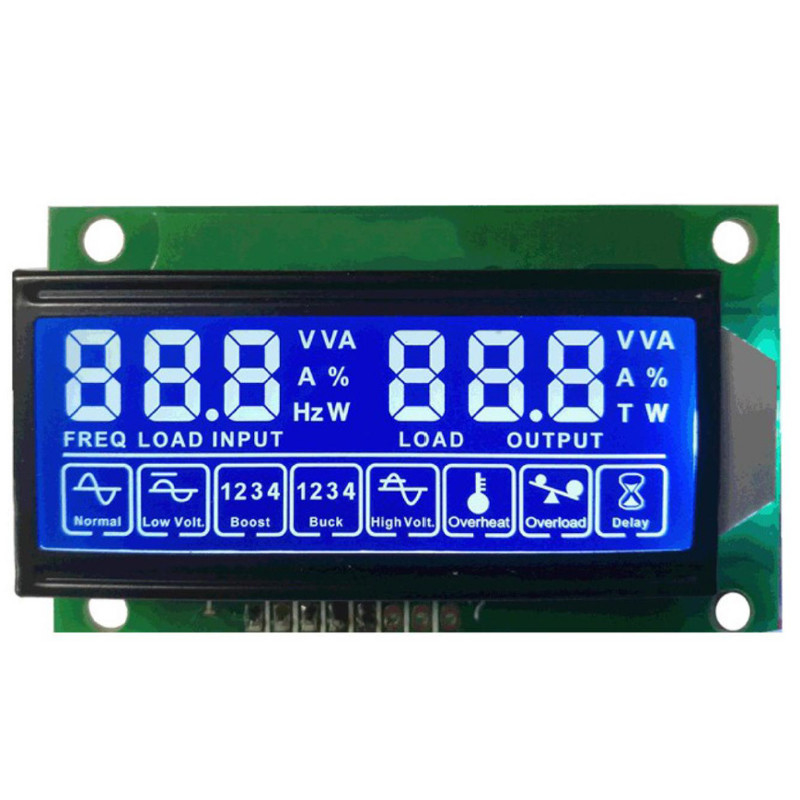

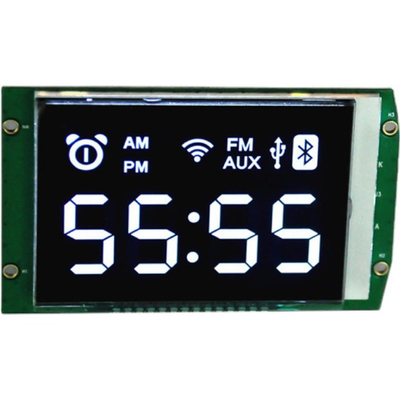

Modul Layar LCD Kode Segmen Pengontrol HT1621, Sesuaikan Layar LCD Segmen Dengan Gambar Produk Lampu Latar
