Detail produk:
|
| Produk: | KPK Karakter 24X2 | Karakter / Kolom: | 24 Karakter x 2 baris |
|---|---|---|---|
| tipe LCD: | FSTN, Positif/Negatif, Transmisif | warna lampu latar: | Putih, Biru, Kuning, Merah, Hijau |
| Tegangan operasi: | 5V opsional | Optik: | 06:00 |
| Garis Besar Redup.: | 118(P) x 36(L) x 11(T) mm | area pandang: | 93,5×16,0mm |
| Pitch Karakter: | 3,7×5,95 | Metode Mengemudi: | 1/16 Tugas, 1/5 Bias |
| Suhu Operasi: | -20°C hingga +70°C | suhu penyimpanan: | -30°C hingga +80°C |
| Nomor PIN: | 16 PIN | Pengontrol: | AIP31066 Atau Setara |
| Antarmuka: | Antarmuka MPU 8-Bit/4-Bit seri 6800 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Modul LCM karakter 5V,24x2 Karakter LCM Modul,24 Karakter Karakter LCM Modul |
||
24 Karakter 2 Baris 24x2 Karakter LCM Modul 5V FSTN Mode Biru/Grey AIP31066 Atau Controller IC Setara Deskripsi Produk
SF2402A adalah modul tampilan LCD 24x2 Character yang dibangun dengan IC pengontrol AIP31066; antarmuka defaultnya adalah 8-bit paralel dan pilihan catu daya 5V atau 3.3V.Tampilan LCD 24x2 SF2402A ini tersedia tanpa lampu latar atau dengan pilihan lampu latar LED Putih. SF2402A 24x2 LCM tersedia dalam berbagai warna panel LCD termasuk pilihan LCD abu-abu, kuning/hijau dan biru dan dapat beroperasi pada suhu dari -20 °C sampai +70 °C;suhu penyimpanan berkisar dari -30°C sampai +80°C, yang dibangun dalam karakter set mendukung Inggris / Jepang, Inggris / Eropa Barat, Inggris / Skandinavia Eropa, atau Inggris / Cyrillic (Rusia) opsi.
Resolusi tampilan karakter standar termasuk 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCD karakter layar LCD.Modul LCD karakter tersedia dalam tipe COB dan COG dengan antarmuka yang berbeda di 8080,SPI,I2C.LCD modul tampilan karakter adalah dalam STN/FSTN/FFSTN layar LCD dengan lampu latar LED yang berbeda dalam warna Kuning-Hijau, Putih dan Biru.EropaKami menawarkan tampilan karakter dengan tegangan operasi 5V sebagai standar dan 3V atau 3.Opsi 6V juga tersedia atas permintaan.
Fitur:
| Produk: | 24X2 Karakter LCM | Karakter / Kolom: | 24 Karakter X 2 Baris |
|---|---|---|---|
| Jenis LCD: | FSTN, Positif/Negatif, Transmissive | Warna lampu latar: | Putih, Biru, Kuning, Merah, Hijau |
| Tegangan operasi: | 5V Opsional | Optik: | 6Jam 3:00 |
| Rancangan Dim.: | 118 ((L) X 36 ((W) X 11 ((T) Mm | Area melihat: | 93.5 × 16.0 mm |
| Pitch Karakter: | 3.7x5.95 | Metode mengemudi: | Keterlibatan, 1/5 |
| Suhu operasi: | -20°C sampai +70°C | Temp penyimpanan: | -30°C sampai +80°C |
| Nomor pin: | 16 pin | Kontroler: | AIP31066 Atau Setara |
| Antarmuka: | 6800 Serial 8-Bit/4-Bit MPU Interface | Kepatuhan: | Sesuai dengan REACH & RoHS |
Resistor Variabel harus dihubungkan ke modul LCD untuk memberikan referensi ke V0.
nilai yang direkomendasikan dari resistor variabel adalah 10K sampai 20K.
Pengaturan Dasar
Untuk mengoperasikan modul LCD dengan benar dan memberikan tampilan normal, silakan gunakan berikut
pengaturan:
一N=1, tampilan 2 baris
一F=0, 5×8 font titik
一D=1, tampilan pada
Catatan:
一Pengaturan/perintah ini harus dikeluarkan ke modul LCD saat memulai.
一 Lihat bagian Display Commands untuk detail.
Mengatur ulang Modul LCD
Saat menyalakan catu daya VDD dan VSS, modul LCD akan menjalankan rutinitas reset
Setelah rutinitas reset, status modul LCD akan seperti
ikuti:
一N=1, tampilan 2 baris
Satu tampilan jelas
一DL=1, antarmuka 8-bit
一F=0, font karakter titik 5×8
一D=0, Tampilan off
一C=0, Cursor dimatikan
一B=0, berkedip off
一I/D=1, Tambah 1
一S=0, Tidak ada pergeseran
Catatan:
一Reset rutin tidak bisa menghasilkan Pengaturan Dasar

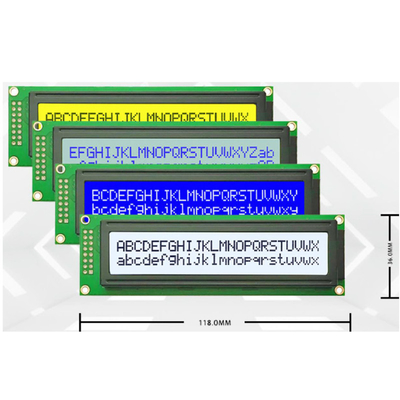

24 Karakter 2 Baris 24x2 Karakter LCM Modul 5V FSTN Mode Biru/Grey AIP31066 Atau Controller IC Setara Gambar Produk dan Antarmuka Pin

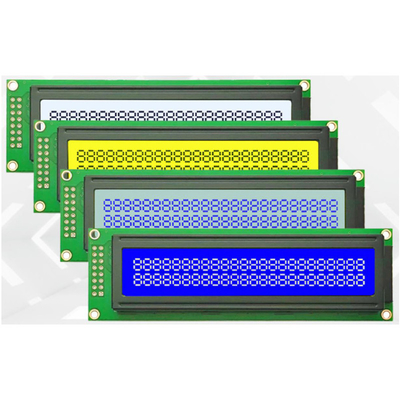

24 Karakter 2 Baris 24x2 Karakter LCM Modul 5V FSTN Mode Biru/Grey AIP31066 Atau Controller IC yang setaraGambar produk
