Detail produk:
|
| Produk: | Custom STN Mode Biru LCD Tampilan | Mode tampilan: | Transmisif Negatif |
|---|---|---|---|
| Kondisi Mengemudi: | 1/8 bea atau Disesuaikan | Tegangan operasi: | 3.0 V atau Disesuaikan |
| Optik: | 6:00 | Tipe tampilan: | STN |
| Ukuran: | Dapat disesuaikan | Lampu latar: | Putih / Kuning / Biru / Kuning |
| Suhu Operasi: | -30°C hingga +80°C | suhu penyimpanan: | -35°C hingga +85°C |
| Hubungan: | sambungan pin logam | ruang titik: | 0,1 mm |
| Waktu merespon: | 0,1 mdtk | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Panel LCD STN yang disesuaikan |
||
Custom STN LCD Panel, STN Mode Biru / Latar Belakang Aksara Putih / Tampilan Font, Koneksi Pin Logam
Fitur produk:
| Produk: | Tampilan LCD Mode Biru STN | Mode Tampilan: | Negatif Transmissive |
|---|---|---|---|
| Kondisi mengemudi: | 1/8 Tugas atau Disesuaikan | Tegangan operasi: | 3.0 V Atau Disesuaikan |
| Optik: | 6:00 | Jenis Tampilan: | STN |
| Ukuran: | Dapat disesuaikan | Lampu belakang: | Putih / Amber / Biru / Kuning |
| Suhu operasi: | -30°C sampai +80°C | Temp penyimpanan: | -35°C sampai +85°C |
| Koneksi: | Koneksi Pin Logam | Spasi Titik: | 0.1 mm |
| Waktu tanggapannya: | 0.1 Ms | Kepatuhan: | Sesuai dengan REACH & RoHS |
Prinsip teknologi STN
Prinsip tampilan tipe STN mirip dengan TN, kecuali bahwa molekul kristal cair dengan efek medan nematik torsional TN memutar cahaya yang jatuh sebesar 90 derajat,sementara STN efek medan nematik super-torsional memutar cahaya yang jatuh dengan 180 ~ 270 derajatPerlu dicatat di sini bahwa TN LCD sendiri hanya memiliki dua situasi terang dan gelap (atau hitam dan putih), dan tidak ada cara untuk mengubah warna.jika filter warna ditambahkan ke tampilan kristal cair STN monokrom tradisional, dan setiap piksel dari matriks tampilan monokrom (piksel) dibagi menjadi tiga sub-piksel, warna utama merah, hijau, dan biru ditampilkan melalui filter warna,dan kemudian warna-warna dari mode penuh-warna juga dapat ditampilkan melalui harmoni dari tiga rasio warna utamaSelain itu, layar LCD tipe TN memiliki ukuran layar yang lebih kecil, tetapi teknologi STN yang ditingkatkan dapat menebus kurangnya kontras.
Struktur STN-LCD
Struktur internal dari modul layar warna STN-LCD, bagian atasnya adalah layar LCD yang terdiri dari polarizer, kaca dan kristal cair,dan bagian bawah adalah LED putih dan papan lampu latar, yang juga mencakup LCD driver IC, dan low dropout regulator (LDO) yang menyediakan catu daya yang stabil untuk LCD driver IC, dua sampai delapan LED putih, dan boost regulator IC yang digerakkan oleh LED.
Cara layar LCD dioperasikan
metode penggerak matriks sederhana terdiri dari elektroda vertikal dan horizontal, bagian yang akan didorong dikendalikan oleh tegangan horizontal,dan elektroda vertikal bertanggung jawab untuk mengemudi molekul kristal cairPada TN dan STN jenis LCD, metode elektroda drive murni yang digunakan adalah drive silang sumbu X dan Y, jadi jika bagian tampilan menjadi lebih besar dan lebih besar,waktu reaksi dari elektroda pusat mungkin relatif panjang. Dan untuk membuat tampilan layar konsisten, kecepatan keseluruhan akan melambat. untuk mengatakannya, tampaknya bahwa layar monitor CRT tidak diperbarui cukup cepat, yaitu,pengguna akan merasakan layar berkedip dan melompatAtau ketika Anda perlu menampilkan animasi 3D cepat, tetapi kecepatan tampilan layar tidak dapat mengikuti, tampilan mungkin tertunda.dan mereka tidak cocok untuk menonton film atau bermain game 3D.
Matriks aktif didorong oleh seperangkat elektroda untuk setiap elemen, yang sedikit seperti loop DRAM, dan tegangan dipindai (atau diisi pada waktu tertentu) untuk mewakili keadaan setiap elemen.Untuk memperbaiki situasi ini, teknologi tampilan kristal cair kemudian didorong oleh alamat matriks aktif,yang merupakan perangkat ideal untuk mencapai efek tampilan kristal cair kepadatan data tinggi dengan resolusi yang sangat tinggiMetode ini adalah menggunakan elektroda transistor silikon yang terbuat dari teknologi film tipis, dan menggunakan metode pemindaian untuk memilih setiap titik tampilan (pixel) untuk menyalakan dan mematikan.fungsi nonlinear transistor film tipis digunakan untuk menggantikan fungsi nonlinear kristal cair, yang sulit dikendalikan. Pada tampilan kristal cair tipe TFT, kaca konduktif digambar pada garis kecil berbentuk jaring,dan elektroda adalah matriks switch diatur oleh transistor film tipis, dan ada kotak kontrol di persimpangan setiap garis, meskipun sinyal mengemudi dengan cepat dipindai di setiap titik tampilan,tapi hanya titik tampilan yang dipilih di matriks transistor pada elektroda mendapatkan voltase yang cukup untuk mendorong molekul kristal cair, sehingga sumbu molekul kristal cair berubah menjadi kontras "cerah", dan titik tampilan yang tidak dipilih secara alami kontras "gelap". Oleh karena itu,Ini menghindari ketergantungan fungsi tampilan pada kemampuan efek medan listrik kristal cair.

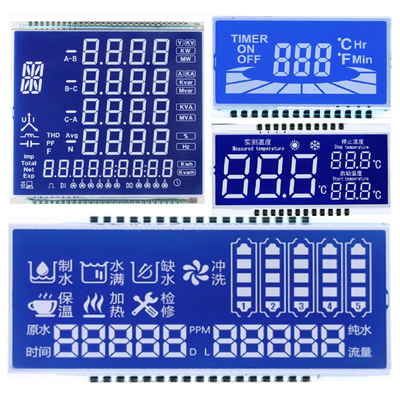

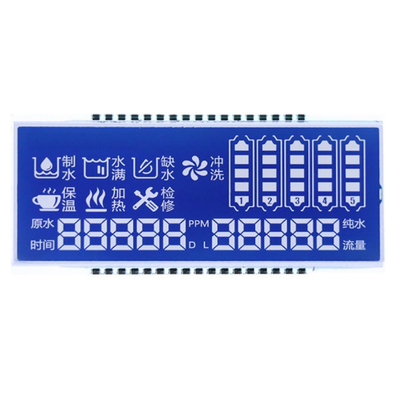

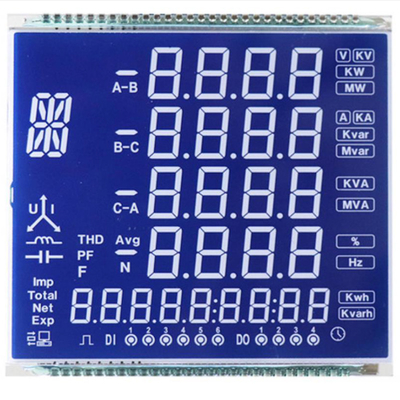

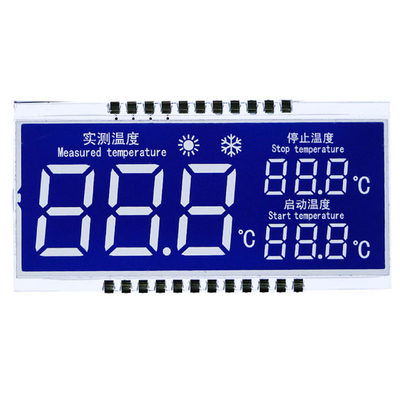

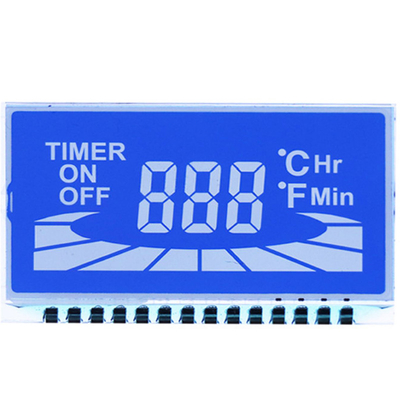

Custom STN LCD Panel, STN Blue Mode/Background White Characters/Fonts Display, Gambar Produk Koneksi Pin Logam
