Detail produk:
|
| Produk: | 1.27 "Inch Warna OLED | Resolusi: | Resolusi 128x96 Pixels |
|---|---|---|---|
| Mode Tampilan: | Matriks Pasif | antarmuka: | 8-bit 68XX/80XX Paralel, SPI 4-kabel, I2C |
| Tampilkan Warna: | Penuh warna | Optik: | Semua Sudut Pandangan |
| Garis Besar Redup.: | 33.70 × 26,90 × 1,60 (mm) | Daerah Aktif: | 25.708 × 19.28 (mm) |
| Lapangan Piksel: | 0,067 × 0,201 (mm) | Suhu Operasi: | -40°C hingga +70°C |
| suhu penyimpanan: | -40°C hingga +85°C | IC pengemudi: | SSD1351 |
| Tegangan Supply untuk Logika: | 1.65 - 3,5V | Nomor PIN: | 30 pin |
| Jenis Paket IC: | COF | Jenis Modul Penghubung: | ZIF |
| Kewajiban: | 1/96 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Modul Tampilan AMOLED 128x96,30 PINS AMOLED Display Module,Modul Tampilan AMOLED Perangkat Medis |
||

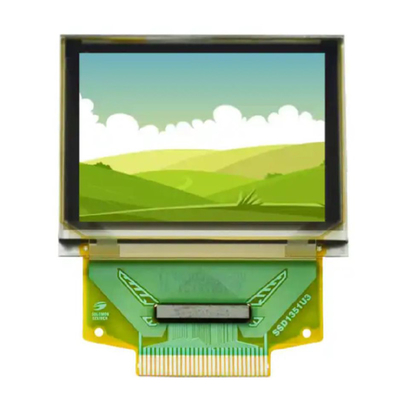

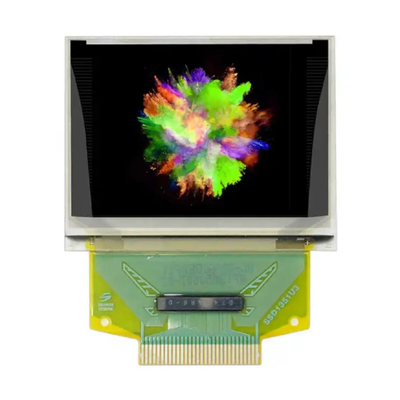

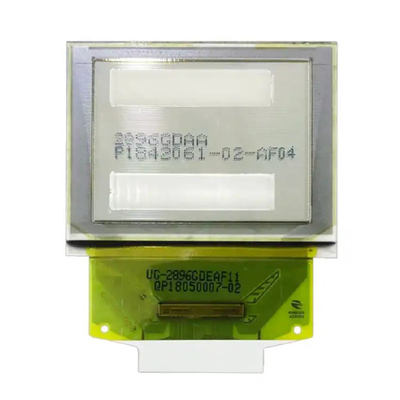

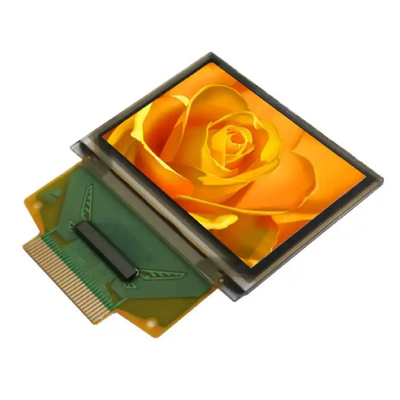

1.27 inci AMOLED UG-2896GDEAF11 SSD1351 Controller 128x96 Passive Matrix 30 Pin ZIF Koneksi Untuk Perangkat Medis Deskripsi Produk
Dioda Pengeluar Cahaya Organik (OLED) adalah teknologi generasi baru, gambar yang lebih terang dan lebih jelas dengan kecepatan respons yang lebih lincah.UG-2896GDEAF11 layar OLED terbuat dari 128 RGB x 96 titik individu. Modul OLED ini ringan, daya rendah dan kecil, ada berbagai antarmuka opsional; ini adalah default SPI, paralel dan antarmuka I2C.
Ukuran area aktif adalah 1,27 ′′ diagonal dengan dimensi modul 33,70 × 26,90 × 1,60 (mm), dimensi area aktif 25,708 × 19,28 (mm).27 inci layar OLED memiliki built-in IC SSD1351 dan menawarkan rasio kontras yang tinggi 20,000: 1. tegangan pasokan logika berkisar dari 1,65V-3,5V, nilai khas adalah 3V. Ini besar untuk aplikasi seperti perangkat medis, sistem POS, barang putih, aplikasi rumah,alat industri, otomatisasi, sistem tampilan audio / visual, peralatan perawatan pribadi, barang-barang rumah tangga, tampilan mobil, tampilan informasi dinamis dll.
Fitur:
| Produk: | 1.27 "Inch Warna OLED | Resolusi: | Resolusi 128x96 piksel |
|---|---|---|---|
| Mode Tampilan: | Matriks pasif | Antarmuka: | 8-bit 68XX/80XX Paralel, 4-kabel SPI, I2C |
| Tampilan warna: | Warna penuh | Optik: | Semua Sudut Pandangan |
| Outline Dim.: | 33.70 × 26,90 × 1,60 (mm) | Area Aktif: | 25.708 × 19.28 (mm) |
| Pixel Pitch: | 0.067 × 0,201 (mm) | Suhu operasi: | -40°C sampai +70°C |
| Temp penyimpanan: | -40°C sampai +85°C | Pengemudi IC: | SSD1351 |
| Tegangan suplai untuk logika: | 1.65 - 3,5V | Nomor Pin: | 30 pin |
| Jenis Paket IC: | COF | Jenis Modul Penghubung: | ZIF |
| Tugas: | 1/96 | Kepatuhan: | Sesuai dengan REACH & RoHS |
Tegangan pasokan untuk operasi ((VDD ): -0,3- 4 V
Tegangan pasokan untuk pin I/O ((VDDIO): -0,3 - 4 V
Tegangan suplai untuk tampilan ((VDDH): -0.3 - 15 V
Waktu Hidup (80 cd/m2): 10.000 jam
> Semua tegangan di atas didasarkan pada VSS = 0V.
> Ketika modul ini digunakan di luar nilai maksimum mutlak di atas, kerusakan permanen dari modul dapat terjadi.adalah wajar untuk menggunakan modul ini dalam kondisi sesuai dengan Bagian 3. Optik & Karakteristik Listrik. Jika modul ini digunakan di luar kondisi ini, kerusakan modul dapat terjadi dan keandalan modul dapat memburuk.
> Jangkauan suhu yang ditentukan tidak termasuk polarizer.
> VCC = 14.0V, Ta = 25°C, 50% Checkerboard. Konfigurasi perangkat lunak mengikuti Bagian 4.5 Inisialisasi. Akhir hidup ditentukan sebagai 50% dari kecerahan awal yang dicapai.Rata-rata umur operasi pada suhu kamar diperkirakan dengan operasi dipercepat pada kondisi suhu tinggi.
1.27 inci AMOLED UG-2896GDEAF11 SSD1351 Controller 128x96 Passive Matrix 30 Pin ZIF Koneksi Untuk Perangkat Medis ProdukMenggambar
1.27 inci AMOLED UG-2896GDEAF11 SSD1351 Controller 128x96 Passive Matrix 30 Pin ZIF Koneksi Untuk Perangkat Medis ProdukGambar
Perencanaan Keamanan untuk modul tampilan OEL
1) Nilai maksimum mutlak adalah nilai yang tidak dapat dilampaui untuk modul tampilan OEL, dan jika nilai-nilai ini dilampaui, kerusakan panel dapat terjadi.
2) Untuk mencegah terjadinya kerusakan karena kebisingan, perhatikan untuk memenuhi spesifikasi VIL dan HIV dan, pada saat yang sama, membuat kabel jalur sinyal sesingkat mungkin.
3) Kami merekomendasikan Anda untuk memasang unit pencegahan arus berlebih (sekring, dll) ke sirkuit daya (VDD). (Rekomendasi nilai: 0.5A)
4) Berhati-hatilah agar tidak terjadi gangguan kebisingan bersama perangkat tetangga.
5) Sedangkan untuk EMI, mengambil langkah-langkah yang diperlukan di sisi peralatan pada dasarnya.
6) Saat mengikat modul tampilan OEL, pasang bagian luar dari plastic housing.
7) Jika catu daya ke modul tampilan OEL diputus secara paksa oleh kesalahan seperti mengeluarkan baterai utama saat panel tampilan OEL sedang beroperasi,kami tidak dapat menjamin kualitas modul tampilan OEL ini.
8) Potensi listrik yang akan dihubungkan ke wajah belakang chip IC harus sebagai berikut: SSD1333
Koneksi (kontak) dengan potensi lain selain yang di atas dapat menyebabkan pecahnya IC.
Teknologi driver AMOLED
Berbeda dengan PMOLED, AMOLED diatur dengan 2 transistor dan 1 kapasitor (yaitu 2T1C) di setiap unit piksel, yang merupakan metode sirkuit drive piksel paling dasar dari AMOLED,mempertimbangkan kompensasi kinerja seperti keseragaman kecerahan, lebih banyak transistor dan kapasitor juga dapat dirancang. Setiap piksel drive aktif dilengkapi dengan transistor film tipis dengan fungsi switching,dan setiap piksel dilengkapi dengan daya penyimpanan kapasitor, dan sirkuit penggerak periferal dan array tampilan terintegrasi pada substrat kaca yang sama.membuat lebih mudah untuk mengintegrasikan dan miniaturisasiSelain itu, karena masalah koneksi antara sirkuit penggerak periferal dan layar diselesaikan, hasil dan keandalan meningkat sampai batas tertentu.Fitur yang luar biasa dari driver aktif adalah bahwa sirkuit drive arus konstan terintegrasi pada layar tampilan, dan setiap piksel yang memancarkan cahaya sesuai dengan transistor film tipisnya untuk alamat matriks, dan driver yang memancarkan cahaya termasuk transistor film tipis, kapasitor penyimpanan muatan, dll.
drive aktif adalah mode drive statis, dengan efek penyimpanan, dan dapat digerakkan dengan beban 100%, yang tidak terbatas oleh jumlah elektroda pemindaian,dan dapat disesuaikan secara selektif untuk setiap piksel secara independen, tanpa masalah siklus kerja, dan mudah untuk mencapai kecerahan tinggi dan resolusi tinggi.Pengemudi aktif dapat secara independen menyesuaikan skala abu-abu dari piksel merah dan biru dengan kecerahan rendah, yang lebih kondusif untuk realisasi colorization OLED. perangkat display OLED memiliki karakteristik dioda, sehingga pada prinsipnya, mereka adalah drive DC unidirectional.karena ketebalan film penerima cahaya organik dalam kisaran nanometer, ukuran area pemancar cahaya umumnya lebih besar dari 100 mikron, dan perangkat memiliki karakteristik kapasitif yang jelas.banyak sirkuit drive mengadopsi mode drive arus konstan ke depan dan tegangan konstan ke belakang.
Dalam produk yang sebenarnya, berbagai faktor yang mempengaruhi kualitas gambar AMOLED lebih kompleks, beberapa faktor tertentu memainkan peran utama, beberapa mungkin merupakan hasil dari berbagai faktor,untuk faktor-faktor yang menyebabkan penurunan kualitas gambar AMOLED, industri telah mempelajari berbagai teknologi kompensasi drive dan sirkuit kompensasi yang sesuai, yang secara kasar dapat dibagi menjadi metode kompensasi tegangan,metode kompensasi saat ini, metode kompensasi drive digital, metode kompensasi eksternal, dll. Dibandingkan dengan teknologi proses dan teknologi peralatan untuk meningkatkan penurunan kualitas gambar AMOLED,alat perbaikan sirkuit lebih efisien. Teknologi kompensasi driver adalah titik kunci dan sulit dari driver AMOLED, dan juga merupakan fitur khusus driver AMOLED dibandingkan dengan driver TFT LCD.
