0.96 Inch SSD1306 Controller 7 Pin Fonts Putih Dan Biru SPI OLED Display 128x64 3V PMOLED Deskripsi Produk
Model SFOM096YZ7-12864WB-01 adalah item ekstensi dari SF-OS096YZ7-12864WB-01 yang memiliki papan PCB pada modul; ukuran diagonalnya 0,96 inci, terbuat dari 128x64 piksel.Papan PCB ini dengan empat lubang pemasangan adalah metode yang mudah bagi pelanggan untuk memperbaiki modul pada aplikasi mereka. Modul SFOM096YZ7-12864WB-01 dibangun dengan SSD1306 IC; mendukung antarmuka SPI 4-kabel; antarmuka I2C opsional, tugas mengemudi 1/64, tegangan pasokan untuk logika adalah dari 3.3V ~ 5V,Tingkat I/O 5V sampai 3V dengan sirkuit konversi, tampilan dengan 50% arus check board adalah 80mA @ 3.3VDD (nilai khas). koneksi modul adalah 7 pin header, opsional 4 pin header pin koneksi.
Modul OLED ini cocok untuk aplikasi rumah pintar, perangkat medis, kontrol cerdas, meter, dll. dapat beroperasi pada suhu dari -40 °C hingga +85 °C;
1. 0,96 inci mini OLED display dengan resolusi 128X64 dan chipset SSD1306
2Konsumsi daya yang sangat rendah: pencahayaan layar penuh 0,08w
3. Empat lubang pemasangan untuk pemasangan mudah
4. Tipe antarmuka: SPI (bisa diubah menjadi IIC)
5. Mendukung berbagai chip kontrol: sepenuhnya kompatibel dengan Arduino 51 seri, msp430 seri, stm32/2 CSR IC, ETC
6Tegangan daya: DC 3V - 5V
Fitur:
| Produk: |
0.96" inci OLED 7 Pin |
Struktur: |
COG + PCB |
| Resolusi: |
128x64 piksel |
Antarmuka: |
SPI dan I2C Opsional |
| Menonton Algle: |
Semua sudut pandang |
Nomor Pin: |
7 pin (opsional 4 pin) |
| Warna: |
Putih Biru Opsional |
Ukuran modul: |
27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| Kaca: |
PMOLED (Pasif Matrix OLED) |
Kontroler: |
SSD1306 atau setara |
| Sumber Daya: |
3V / 5V |
Operating Temp.: |
-40°C sampai +85°C |
| Rasio kontras: |
2000: 1 (Kontras Kamar Gelap) |
Kepatuhan: |
Sesuai dengan REACH & RoHS |
SAEF Technology adalah Pemasok Modul OLED profesional. Kami menyediakan berbagai standar passive matrix OLED (PMOLED) / OLED dot matrix display dan desain khusus Karakter modul OLED,Layar grafis OLED dan panel tampilan OLEDStruktur mekanik termasuk Chip on Board (COB), Chip on Glass (COG), dan TAB (Tape Automated Bonded).Modul SAEF OLED ditampilkan dengan semua keuntungan penting
- Waktu respons yang lebih cepat pada suhu +25 °C 10 μs.
- Sudut pandang tak terbatas ️Hingga 175 derajat
- Tipis Tidak perlu lampu latar, memancarkan diri sendiri
- Kecerahan Tinggi
- Rasio kontras yang tinggi ️Hingga 10,000∙
- Suhu Operasi Luas -40 °C ~ 80 °C
- Konsumsi daya yang lebih rendah

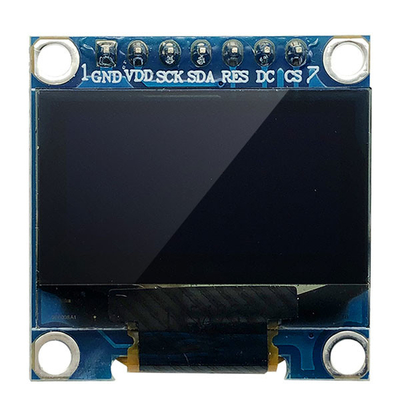

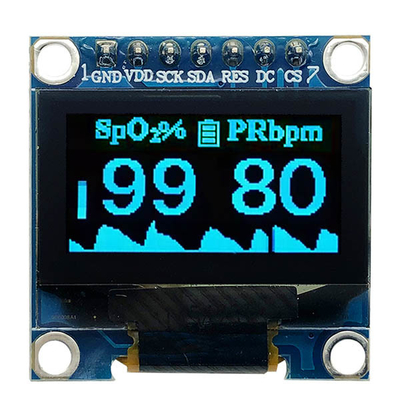

0.96 Inch SSD1306 Controller 7 Pin Fonts Putih Dan Biru SPI OLED Display 128x64 3V PMOLED Gambar Produk

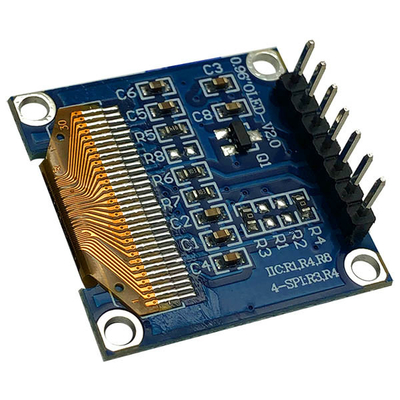

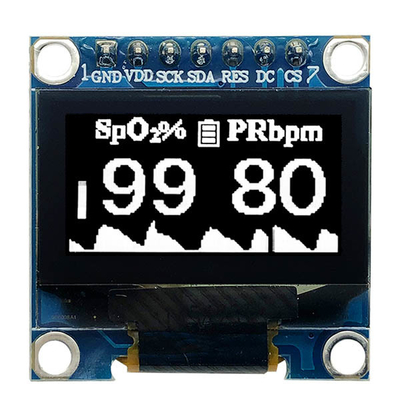

0.96 Inch SSD1306 Controller 7 Pin Fonts Putih Dan Biru SPI OLED Display 128x64 3V PMOLED Gambar Produk
Tindakan pencegahan untuk menangani modul OLED
1. Panel tampilan terbuat dari kaca dan polarizer. Karena kaca rapuh. Hal ini cenderung menjadi berserakan selama penanganan terutama di tepi. Harap hindari menjatuhkan atau bergetar.Jangan tunduk pada kejut mekanis dengan menjatuhkan atau benturan.
2Jangan menggunakan kekuatan yang berlebihan pada permukaan layar atau area yang berdekatan karena hal ini dapat menyebabkan kelainan. Jangan sentuh layar dengan tangan kosong.Ini akan mencemari area tampilan (beberapa kosmetik ditentukan untuk polarizer).
3. Polarizer yang menutupi permukaan tampilan modul OLED lembut dan mudah tergores. Berurusan dengan polarizer ini dengan hati-hati. Jangan sentuh,mendorong atau menggosok polarizer yang terpapar dengan sesuatu yang lebih keras dari timbal pensil HB (kacaKondensasi pada permukaan dan kontak dengan terminal karena dingin akan merusak,noda atau kotor polarizerSetelah produk diuji pada suhu rendah, mereka harus dipanaskan dalam wadah sebelum masuk ke dalam kontak dengan udara suhu kamar.
4Jika permukaan layar terkontaminasi, bernafas di atasnya dan lap dengan lembut dengan kain kering yang lembut.
- Isopropil alkohol
- Alkohol etil
Jangan menggosok keras untuk menghindari kerusakan permukaan layar.
5Pelarut selain yang disebutkan di atas dapat merusak polarizer.
- Air
- Ketone
- Pelarut aromatik
Hapus air liur atau tetes air segera, kontak dengan air selama jangka waktu yang lama dapat menyebabkan deformasi atau memudarnya warna.
6. Berhati-hati untuk meminimalkan korosi elektroda. Korosi elektroda dipercepat oleh tetesan air, kondensasi kelembaban atau aliran arus di lingkungan kelembaban tinggi.
7. Saat memasang modul OLED pastikan tidak ada penyimpangan, penyimpangan dan distorsi.
8Jangan mencoba membongkar atau memproses modul OLED.
9Terminal NC seharusnya terbuka.
10. Jika daya sirkuit logika dimatikan, tidak menerapkan sinyal masukan.
11. Kontrol pelepasan elektrostatik,Karena modul ini menggunakan CMOS LSI, perhatian yang sama harus diberikan kepada pelepasan elektrostatik seperti untuk IC CMOS biasa.Untuk mencegah kerusakan elemen oleh listrik statis, berhati-hati untuk menjaga lingkungan kerja yang optimal.
- Sebelum mengeluarkan OLED dari kotak kemasan atau memasukkannya ke dalam set, pastikan modul dan tubuh Anda memiliki potensi listrik yang sama.Pastikan untuk mendasarkan tubuh saat menangani modul OLED.
- Alat-alat yang dibutuhkan untuk perakitan, seperti soldering iron, harus di tanah dengan benar.Saat menggunakan obeng listrik untuk memasang LCM, obeng harus memiliki potensi tanah untuk meminimalkan sebanyak mungkin transmisi gelombang elektromagnetik yang dihasilkan percikan yang berasal dari komutator motor.
- Untuk mengurangi jumlah listrik statis yang dihasilkan, jangan melakukan pemasangan dan pekerjaan lainnya dalam kondisi kering.Untuk mengurangi produksi listrik statis berhati-hatilah agar udara di tempat kerja tidak terlalu keringJika memungkinkan, jadikan potensi listrik pakaian kerja dan bangku kerja sebagai potensi tanah.
- Modul OLED dilapisi dengan film untuk melindungi permukaan layar.
Tindakan pencegahan untuk menyimpan modul OLED
1. Saat menyimpan modul OLED, tindakan pencegahan berikut diperlukan.
i. Simpan dalam kantong polietilena tertutup dengan pengering.
ii. Simpan di tempat yang gelap. Jangan terkena sinar matahari atau cahaya neon, jaga suhu antara 0°C dan 35°C, dan jaga kelembaban relatif antara 40%RH dan 60%RH.
Permukaan polarizer tidak boleh bersentuhan dengan benda lain (Kami menyarankan Anda untuk menyimpannya di wadah listrik anti-statis di mana mereka dikirim).
2. lainnya
i. Jika modul OLED telah beroperasi untuk waktu yang lama, hal ini akan menyebabkan kerontokan kecerahan.Jika tidak pola tampilan mungkin tetap di layar sebagai gambar hantu dan itu tidak dapat dipulihkan.
ii. Untuk meminimalkan degradasi kinerja modul OLED akibat kerusakan yang disebabkan oleh listrik statis dll.,berhati-hati untuk menghindari memegang bagian berikut saat menangani modul.
- Daerah terbuka dari papan sirkuit cetak.
- Seksi elektrode terminal.
