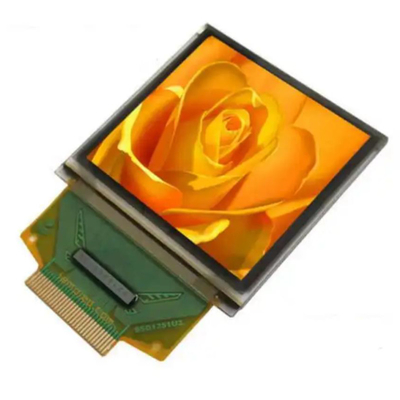

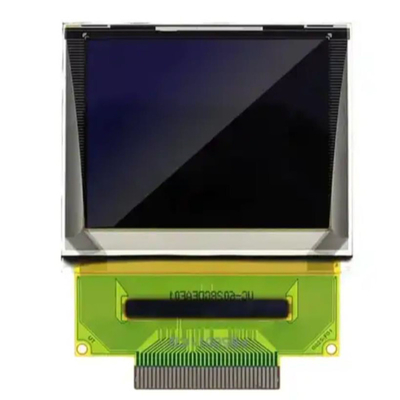

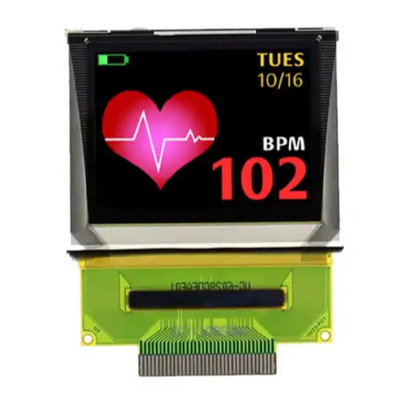

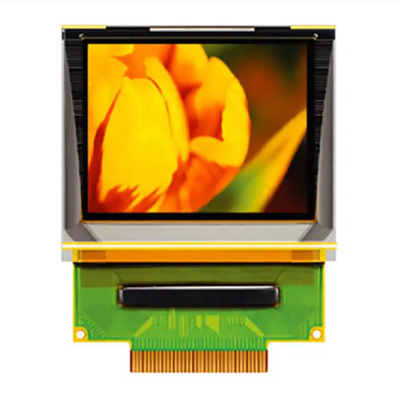

Full Color 1.45 Inch AMOLED Display UG-6028GDEEF01 SSD1333 Controller 160x128 Passive Matrix 30 Pin ZIF Connection Untuk Perangkat Medis

1.45 inci AMOLED UG-6028GDEEF01 SSD1333 Controller 160x128 Passive Matrix 30 Pin ZIF Connection Untuk Perangkat MedisDeskripsi Produk

Dioda Pengeluar Cahaya Organik (OLED) adalah teknologi generasi baru, gambar yang lebih terang dan lebih jelas dengan kecepatan respons yang lebih lincah.UG-6028GDEEF01 OLTampilan ED terbuat dari 160 x 128 titik warna mono individu. modul OLED ini ringan, daya rendah dan kecil, ada berbagai antarmuka opsional; itu SPI default,Antarmuka paralel dan I2C.

Ukuran area aktif adalah 1,45 ′′ diagonal dengan dimensi modul350,80 x 30,80 x 1,60 (mm), ukuran area aktif28.78 x 23.024 (mm).Layar OLED 1,45 inci ini memiliki built-in IC SSD1333 dan menawarkan rasio kontras tinggi 20.000: 1.Ini bagus untuk aplikasi seperti perangkat medis,Sistem POS, barang putih, aplikasi rumah tangga, instrumen industri, otomatisasi, sistem tampilan audio/visual, peralatan perawatan pribadi, barang rumah tangga, tampilan mobil,Tampilan informasi dinamis dll.

Fitur:

Tegangan pasokan untuk operasi ((VDD ): -0,3- 4 V
Tegangan pasokan untuk pin I/O ((VDDIO): -0,3 - 4 V
Tegangan suplai untuk tampilan ((VDDH): -0.3 - 15 V
Waktu Hidup (80 cd/m2): 10.000 jam

> Semua tegangan di atas didasarkan pada VSS = 0V.

> Ketika modul ini digunakan di luar nilai maksimum mutlak di atas, kerusakan permanen dari modul dapat terjadi.adalah wajar untuk menggunakan modul ini dalam kondisi sesuai dengan Bagian 3. “Optik & Karakteristik Listrik. Jika modul ini digunakan di luar kondisi ini, kerusakan modul dapat terjadi dan keandalan modul dapat memburuk.

> Jangkauan suhu yang ditentukan tidak termasuk polarizer.

> VCC = 14.0V, Ta = 25°C, 50% Checkerboard. Konfigurasi perangkat lunak mengikuti Bagian 4.5 Inisialisasi. Akhir hidup ditentukan sebagai 50% dari kecerahan awal yang dicapai.Rata-rata umur operasi pada suhu kamar diperkirakan dengan operasi dipercepat pada kondisi suhu tinggi.

1.45 inci AMOLED UG-6028GDEEF01 SSD1333 Controller 160x128 Passive Matrix 30 Pin ZIF Connection Untuk Perangkat MedisProdukMenggambar

1.45 inci AMOLED UG-6028GDEEF01 SSD1333 Controller 160x128 Passive Matrix 30 Pin ZIF Connection Untuk Perangkat MedisProdukGambar

Perencanaan Keamanan untuk modul tampilan OEL

1) Nilai maksimum mutlak adalah nilai yang tidak dapat dilampaui untuk modul tampilan OEL, dan jika nilai-nilai ini dilampaui, kerusakan panel dapat terjadi.
2) Untuk mencegah terjadinya kerusakan karena kebisingan, perhatikan untuk memenuhi spesifikasi VIL dan HIV dan, pada saat yang sama, membuat kabel jalur sinyal sesingkat mungkin.
3) Kami merekomendasikan Anda untuk memasang unit pencegahan arus berlebih (sekring, dll) ke sirkuit daya (VDD). (Rekomendasi nilai: 0.5A)
4) Berhati-hatilah agar tidak terjadi gangguan kebisingan bersama perangkat tetangga.
5) Sedangkan untuk EMI, mengambil langkah-langkah yang diperlukan di sisi peralatan pada dasarnya.
6) Saat mengikat modul tampilan OEL, pasang bagian luar dari plastic housing.
7) Jika catu daya ke modul tampilan OEL diputus secara paksa oleh kesalahan seperti mengeluarkan baterai utama saat panel tampilan OEL sedang beroperasi,kami tidak dapat menjamin kualitas modul tampilan OEL ini.
8) Potensi listrik yang akan dihubungkan ke wajah belakang chip IC harus sebagai berikut: SSD1333
Koneksi (kontak) dengan potensi lain selain yang di atas dapat menyebabkan pecahnya IC.


Tentang AMOLED (lanjutkan)

Konversi warna terang

Konversi warna terang didasarkan pada OLED biru dikombinasikan dengan array film konversi warna terang, perangkat OLED biru terlebih dahulu disiapkan,dan kemudian energi tinggi cahaya biru rangsangan bahan konversi warna cahaya digunakan untuk mendapatkan cahaya merah dan cahaya hijau, sehingga mendapatkan warna penuh.

Kunci dari teknologi ini adalah untuk meningkatkan kemurnian warna dan efisiensi fotocolor dari bahan konversi foto-warna.tapi hanya menguap komponen OLED biru, yang merupakan salah satu teknologi warna penuh yang paling menjanjikan untuk layar OLED berwarna penuh berukuran besar di masa depan.

Namun, kekurangannya adalah bahwa bahan konversi warna terang mudah menyerap cahaya biru di lingkungan, yang mengakibatkan penurunan kontras gambar,dan panduan cahaya juga akan menyebabkan penurunan kualitas gambarPerusahaan Jepang Idemitsu Kosan Co., Ltd., yang telah menguasai teknologi ini, telah memproduksi layar OLED 10 inci.

Film filter warna

Teknologi ini menggunakan OLED putih dikombinasikan dengan film filter warna, pertama-tama menyiapkan perangkat yang memancarkan OLED putih, dan kemudian mendapatkan tiga warna utama melalui film filter warna,dan kemudian menggabungkan tiga warna utama untuk mencapai tampilan warna.

Kunci dari teknologi ini adalah untuk mendapatkan efisiensi tinggi dan cahaya putih kemurnian tinggi, dan proses produksinya tidak memerlukan teknologi penyelarasan topeng logam,dan dapat menggunakan teknologi produksi film filter warna dewasa LCD layar kristal cair, yang memiliki potensi besar dalam layar-TV OLED berwarna besar.

Namun, dengan teknologi ini, hingga dua pertiga cahaya hilang melalui filter warna.TDK Corporation Jepang dan Kodak Corporation Amerika Serikat menggunakan metode ini untuk membuat layar OLED.
