Detail produk:
|
| Produk: | 1.5 "Inch Warna AMOLED Tampilan | Resolusi: | Resolusi 128x128 piksel |
|---|---|---|---|
| Mode Tampilan: | Matriks Pasif | antarmuka: | 8-bit 68XX/80XX Paralel, SPI 4-kabel, I2C |
| Tampilkan Warna: | Penuh warna | Optik: | Semua Sudut Pandangan |
| Garis Besar Redup.: | 33.80 × 34,00 × 1,60 (mm) | Daerah Aktif: | 26.855 × 26.864 (mm) |
| Lapangan Piksel: | 00,07 × 0,21 (mm) | Suhu Operasi: | -40°C hingga +70°C |
| suhu penyimpanan: | -40°C hingga +85°C | IC pengemudi: | SSD1315 |
| Tegangan Supply untuk Logika: | 1.65 - 3,5V | Nomor PIN: | 30 pin |
| Jenis Paket IC: | COF | Jenis Modul Penghubung: | ZIF |
| Kewajiban: | 1/128 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 262k Color AMOLED Display,1.5 inci AMOLED display,128x128 Titik AMOLED Tampilan |
||
SFOS150TW-7100AN SPECIFICATION.pdf
1.5 inci OLED display, 128x128 titik 262k Warna AMOLED display SSD1351Pengantar Produk
Ulasan Produk Cepat
No. modelUG-2828GDEDF11
Jenis: Grafis
¢ Struktur: COG
Ukuran:1.5 inci
¢ 128 x 128 Matriks Titik
¢ IC:SSD1351
Sumber daya listrik 3V
¥1/128 Bea Cukai
Interface: 8080,SPI,I2C
Warna Tampilan: Warna penuh
Deskripsi
Dioda Pengeluar Cahaya Organik (OLED) adalah teknologi generasi baru, gambar yang lebih terang dan jelas dengan kecepatan respons yang lebih lincah.UG-2828GDEDF11 layar OLED terbuat dari 120 x 128 titik warna tunggal. Modul OLED ini ringan, daya rendah dan kecil, ada berbagai antarmuka opsional; ini adalah default SPI, paralel dan antarmuka I2C.
Ukuran area aktif adalah 1,5 ′′ diagonal dengan dimensi modul 33,80 × 34,00 × 1,60 (mm), dimensi area aktif 26,855 × 26,864 (mm).5 inci layar OLED memiliki built-in IC SSD1315 dan membanggakan rasio kontras tinggi 20,000: 1. tegangan pasokan logika berkisar dari 1,65V-3,5V, nilai khas adalah 3V. Ini besar untuk aplikasi seperti perangkat medis, sistem POS, barang putih, aplikasi rumah,alat industri, otomatisasi, sistem tampilan audio / visual, peralatan perawatan pribadi, barang-barang rumah tangga, tampilan mobil, tampilan informasi dinamis dll.
Fitur:
| Produk: | 1.5 "Inch Warna AMOLED Tampilan |
| Resolusi: | Resolusi 128x128 piksel |
| Pengemudi IC: | SSD1315 |
| Antarmuka: | 8-bit 68XX/80XX Paralel, 4-kabel SPI, I2C |
| Mode Tampilan: | Matriks pasif |
| Optik: | Semua Sudut Pandangan |
| Tampilan warna: | Warna penuh |
| Outline Dim.: | 33.80 × 34,00 × 1,60 (mm) |
| Area Aktif: | 26.855 × 26.864 (mm) |
| Pixel Pitch: | 00,07 × 0,21 (mm) |
| Suhu operasi: | -40°C sampai +70°C |
| Temp penyimpanan: | -40°C sampai +85°C |
| Tegangan suplai untuk logika: | 1.65 - 3,5V |
| Jenis Paket IC: | COF |
| Tugas: | 1/8 |
| Nomor Pin: | 30 pin |
| Jenis Modul Penghubung: | ZIF |
| Kepatuhan: | Sesuai dengan REACH & RoHS |
Tegangan pasokan untuk operasi ((VDD ): -0,3- 4 V
Tegangan pasokan untuk pin I/O ((VDDIO): -0,3 - 4 V
Tegangan suplai untuk tampilan ((VDDH): -0.3 - 15 V
Waktu Hidup (80 cd/m2): 10.000 jam

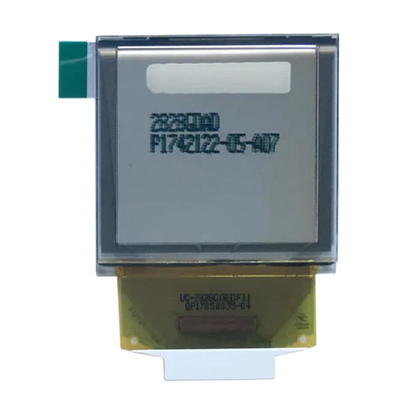

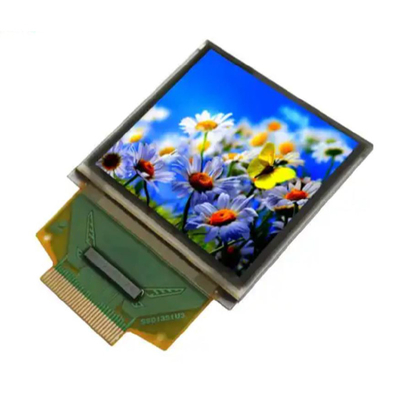

1.5 inci OLED display, 128x128 titik 262k Warna AMOLED display SSD1351Gambar Produk

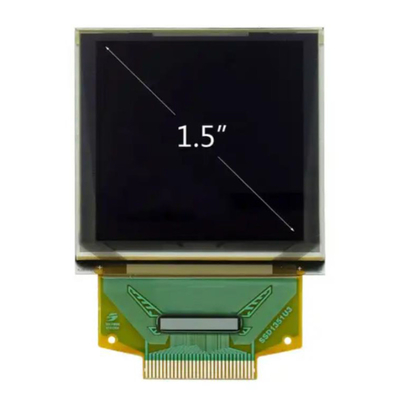

1.5 inci OLED display, 128x128 titik 262k Warna AMOLED display SSD1351Gambar produk
Perencanaan Keamanan untuk modul tampilan OEL
1) Nilai maksimum mutlak adalah nilai yang tidak dapat dilampaui untuk modul tampilan OEL, dan jika nilai-nilai ini dilampaui, kerusakan panel dapat terjadi.
2) Untuk mencegah terjadinya kerusakan karena kebisingan, perhatikan untuk memenuhi spesifikasi VIL dan HIV dan, pada saat yang sama, membuat kabel jalur sinyal sesingkat mungkin.
3) Kami merekomendasikan Anda untuk memasang unit pencegahan arus berlebih (sekring, dll) ke sirkuit daya (VDD). (Rekomendasi nilai: 0.5A)
4) Berhati-hatilah agar tidak terjadi gangguan kebisingan bersama perangkat tetangga.
5) Sedangkan untuk EMI, mengambil langkah-langkah yang diperlukan di sisi peralatan pada dasarnya.
6) Saat mengikat modul tampilan OEL, pasang bagian luar dari plastic housing.
7) Jika catu daya ke modul tampilan OEL diputus secara paksa oleh kesalahan seperti mengeluarkan baterai utama saat panel tampilan OEL sedang beroperasi,kami tidak dapat menjamin kualitas modul tampilan OEL ini.
8) Potensi listrik yang akan dihubungkan ke wajah belakang chip IC harus sebagai berikut: SSD1315
Koneksi (kontak) dengan potensi lain selain yang di atas dapat menyebabkan pecahnya IC.
Tentang AMOLED
Tampilan penuh warna adalah tanda penting untuk memeriksa apakah layar kompetitif di pasar, sehingga banyak teknologi warna penuh juga diterapkan pada layar OLED,tergantung pada jenis panel biasanya memiliki tiga berikut: Cahaya independen piksel RGB, filter warna dan konversi warna cahaya.
Piksel RGB memancarkan cahaya secara independen
Penggunaan bahan luminescent untuk memancarkan cahaya secara independen adalah mode warna yang paling banyak digunakan saat ini.hijau, biru tiga warna utama pusat pemancar cahaya, dan kemudian menyesuaikan rasio pencampuran warna dari tiga kombinasi warna untuk menghasilkan warna sejati,sehingga elemen OLED tiga warna secara independen memancarkan cahaya untuk membentuk piksel.
Kunci dari teknologi ini adalah untuk meningkatkan kemurnian warna dan efisiensi cahaya dari bahan luminescent, serta untuk meningkatkan teknologi etching dari topeng bayangan logam.
Sebagai inti dari OLED, bahan semikonduktor organik yang memancarkan cahaya biasanya mengandung molekul kecil, kompleks logam, dan polimer yang terkonjugasi dengan struktur datar kaku.Karakteristik dan klasifikasi bahan trichromatic yang umum digunakan adalah sebagai berikut:
1Bahan bercahaya biru
Cahaya biru biasanya memancarkan cahaya pada panjang gelombang sekitar 450 nm, yang sesuai dengan energi foton sekitar 2,76 eV. Dibandingkan dengan bahan luminesen merah dan hijau,derajat konjugasi bahan luminescent biru lebih kecilBahan cahaya biru yang umum digunakan adalah TMTPEPA, BDPAS dan ST-G1.
2Bahan bercahaya hijau
Panjang gelombang cahaya cahaya hijau adalah sekitar 532nm, dan energi foton yang sesuai adalah sekitar 2.33eV, dan bahan-bahan yang memancarkan cahaya hijau yang umum digunakan adalah Alaq3, TDETE, Coumarin, NpGl, dll.
3. Bahan bercahaya merah
Panjang gelombang luminesensi cahaya merah adalah sekitar 65nm, dan energi foton yang sesuai adalah 1,9 ev, dan di antara tiga warna utama,perbedaan antara tingkat energi HOMO dan LUMO dari bahan yang memancarkan cahaya merah adalah yang terkecil, dan bahan cahaya merah yang umum digunakan adalah fluorena merah, PTPP, DCJTB dan Tz-Gl.
Hambatan terbesar yang dihadapi oleh bahan luminescent molekul kecil organik adalah bahwa umur bahan RGB sangat bervariasi, terutama kemurnian,Efisiensi dan umur bahan merah dan biru perlu ditingkatkanOleh karena itu, melalui hibridisasi bahan luminescent utama, cahaya biru dan merah dengan kemurnian warna yang tinggi, efisiensi cahaya yang tinggi dan stabilitas yang kuat diperoleh.Dibandingkan dengan bahan luminesen molekul kecil dengan struktur molekul yang jelas dan berat molekul, the advantage of polymer luminescent materials is that their luminescence wavelengths can be adjusted by chemical modification to obtain various colors covering the entire visible range from blue to green to red, tetapi umur mereka lebih pendek daripada bahan luminescent molekul kecil, dan efisiensi cahaya dan umur harus ditingkatkan.
Dengan warna, resolusi tinggi dan area besar layar OLED, teknologi etching masker bayangan logam secara langsung mempengaruhi kualitas gambar papan tampilan,sehingga persyaratan yang lebih ketat dikemukakan untuk akurasi dimensi dan akurasi posisi dari grafis topeng bayangan logam.
Mengenai penerbitan independen dari piksel RGB, kita harus berbicara tentang pengaturan piksel.Pengaturan Pentile RGB yang diwakili oleh Samsung di layar AMOLED adalah yang paling terkenal, piksel tunggal dari pengaturan ini berbeda dari pengaturan RGB standar, dan sebagian besar layar AMOLED menggunakan warna merah-hijau atau biru-hijau untuk setiap piksel untuk mengatur,dan kemudian dengan cerdas berbagi sub-pixel ketika mereka diatur bersebelahan, sehingga seluruh layar masih mencapai tampilan warna penuh.
Kekurangan
1. AMOLED mengadopsi pengaturan piksel Pentile, resolusi sebenarnya hanya dapat mencapai dua pertiga dari nominal, dalam kasus dpi rendah, granularitas akan sangat berat,dan titik-titik berwarna dapat dilihat dari dekat, dan semua batas blok warna seperti teks, tabel, dan grafis perlu ditampilkan dengan bantuan piksel terdekat untuk membantu memancarkan cahaya,mengakibatkan masalah serius dan tak terelakkan seperti tepi kabur dan warna berwarna-warni.
2. AMOLED menekankan warna hijau menyebabkan terlalu jelas dan menyebabkan kelelahan mata ketika dilihat untuk waktu yang lama.
3. AMOLED memiliki rasio kontras yang sangat tinggi, tetapi ketika menampilkan gambar yang lebih gelap, ia rentan terhadap bercak warna, terutama dalam gambar dinamis.Dan kontrasnya yang sangat tinggi sebagian berasal dari warna hitam yang tidak terang.
4Setiap piksel AMOLED adalah pemancar independen, jadi selama proses penuaan, piksel yang berbeda mungkin memiliki tingkat penuaan yang berbeda, menghasilkan kecerahan yang berbeda,jadi masalah cast warna akan menjadi lebih rumit.
5. Ketika layar putih, AMOLED mengkonsumsi lebih banyak daya daripada LCD, jadi mengapa UI ponsel dengan layar AMOLED adalah warna gelap.gambar dari aplikasi seperti berselancar di Internet, game, dan e-book hampir semua dalam warna kecerahan tinggi, dan warna latar belakang sebagian besar situs web adalah putih.
Secara teoritis, kurangnya warna per piksel bukanlah masalah besar, dan driver tampilan dapat ditampilkan dengan yang berdekatan.
Namun, dalam prakteknya, ini lebih menuntut pada perangkat lunak, dan gambar cenderung menghasilkan artefak dan mura.Ada juga teknologi pengemudiBerikut ini adalah deskripsi desain umum sirkuit driver piksel OLED.
(pergi ke deskripsi produk 1,45 inci untuk membaca lebih lanjut)
