1.69 inci Warna OLED 160x128 RGB SSD1333 UG-6028GDEFF Antarmuka SPI I2C 4-kawat paralel

1.69 inci Full Color OLED 160x128 Pixels SSD1333 Driver IC Pambuka Produk

Dioda Pengeluar Cahaya Organik (OLED) adalah teknologi generasi baru, gambar yang lebih terang dan lebih jelas dengan kecepatan respons yang lebih lincah.UG-6028GDEFF01 OLTampilan ED terbuat dari 160 x 128 titik warna mono individu. modul OLED ini ringan, daya rendah dan kecil, ada berbagai antarmuka opsional; itu SPI default,Antarmuka paralel dan I2C.

Ukuran area aktif adalah 1,69 ′′ diagonal dengan dimensi modul390,90 x 48,50 x 1,60 (mm), ukuran area aktif33.575 x 26.864 (mm).Layar OLED 1,69 inci ini memiliki built-in IC SSD1333 dan memiliki rasio kontras tinggi 20.000: 1.Ini bagus untuk aplikasi seperti perangkat medis,Sistem POS, barang putih, aplikasi rumah tangga, instrumen industri, otomatisasi, sistem tampilan audio/visual, peralatan perawatan pribadi, barang rumah tangga, tampilan mobil,Tampilan informasi dinamis dll.

Tegangan pasokan untuk operasi ((VDD ): -0,3- 4 V
Tegangan pasokan untuk pin I/O ((VDDIO): -0,3 - 4 V
Tegangan suplai untuk tampilan ((VDDH): -0.3 - 15 V
Waktu Hidup (80 cd/m2): 10.000 jam

> Semua tegangan di atas didasarkan pada VSS = 0V.

> Ketika modul ini digunakan di luar nilai maksimum mutlak di atas, kerusakan permanen dari modul dapat terjadi.adalah wajar untuk menggunakan modul ini dalam kondisi sesuai dengan Bagian 3. “Optik & Karakteristik Listrik. Jika modul ini digunakan di luar kondisi ini, kerusakan modul dapat terjadi dan keandalan modul dapat memburuk.

> Jangkauan suhu yang ditentukan tidak termasuk polarizer.

> VCC = 14.0V, Ta = 25°C, 50% Checkerboard. Konfigurasi perangkat lunak mengikuti Bagian 4.5 Inisialisasi. Akhir hidup ditentukan sebagai 50% dari kecerahan awal yang dicapai.Rata-rata umur operasi pada suhu kamar diperkirakan dengan operasi dipercepat pada kondisi suhu tinggi.

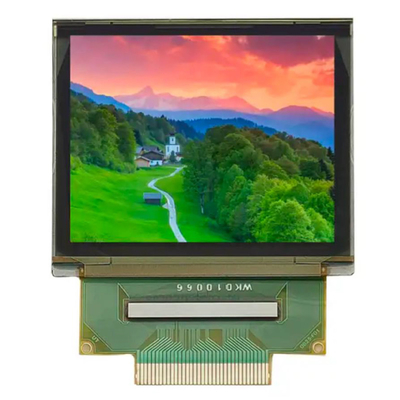

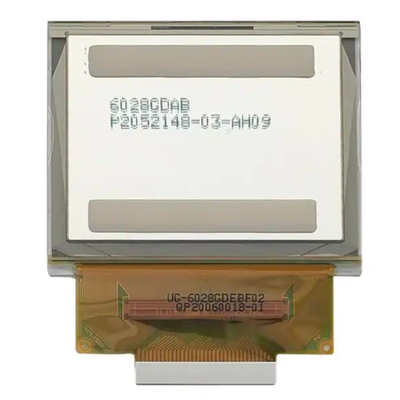

1.69 inci Full Color OLED 160x128 Pixels SSD1333 Driver IC Gambar Produk

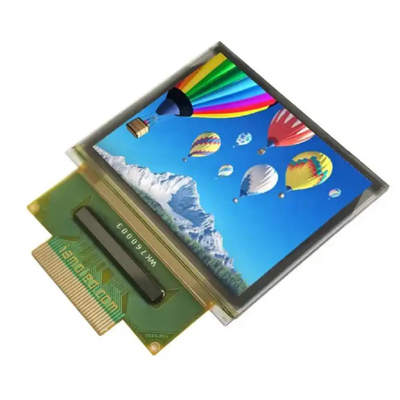

1.69 inci Full Color OLED 160x128 Pixels SSD1333 Driver IC Gambar Produk

Perencanaan Keamanan untuk modul tampilan OEL

1) Nilai maksimum mutlak adalah nilai yang tidak dapat dilampaui untuk modul tampilan OEL, dan jika nilai-nilai ini dilampaui, kerusakan panel dapat terjadi.
2) Untuk mencegah terjadinya kerusakan karena kebisingan, perhatikan untuk memenuhi spesifikasi VIL dan HIV dan, pada saat yang sama, membuat kabel jalur sinyal sesingkat mungkin.
3) Kami merekomendasikan Anda untuk memasang unit pencegahan arus berlebih (sekring, dll) ke sirkuit daya (VDD). (Rekomendasi nilai: 0.5A)
4) Berhati-hatilah agar tidak terjadi gangguan kebisingan bersama perangkat tetangga.
5) Sedangkan untuk EMI, mengambil langkah-langkah yang diperlukan di sisi peralatan pada dasarnya.
6) Saat mengikat modul tampilan OEL, pasang bagian luar dari plastic housing.
7) Jika catu daya ke modul tampilan OEL diputus secara paksa oleh kesalahan seperti mengeluarkan baterai utama saat panel tampilan OEL sedang beroperasi,kami tidak dapat menjamin kualitas modul tampilan OEL ini.
8) Potensi listrik yang akan dihubungkan ke wajah belakang chip IC harus sebagai berikut: SSD1333
Koneksi (kontak) dengan potensi lain selain yang di atas dapat menyebabkan pecahnya IC.


Kontak
