Detail produk:
|
| Produk: | 2.42 inci OLED | Resolusi: | Resolusi 128 x 64 titik |
|---|---|---|---|
| Tipe Kaca: | OLED (Dioda Pemancar Cahaya Organik) | Optik: | Semua sudut pandang 80/80/80/80 |
| antarmuka: | I2C, SPI, 6800, 8080 Opsional | Garis Besar Redup.: | 60.50 × 73,00 × 2,00 mm (termasuk Polarizer) |
| Daerah Aktif: | 55.01 × 27.49 mm | Lapangan Piksel: | 0,43 × 0,43 (mm) |
| Suhu Operasi: | -40°C hingga +70°C | suhu penyimpanan: | -40°C hingga +85°C |
| Nomor PIN: | 24 PIN | Pengontrol: | SSD1309 atau setara |
| MODE MENGEMUDI: | 1/64 Siklus Kerja | Konektor: | COG + FPC |
| Rasio Kontras: | 2000 : 1 ( Kontras Ruangan Gelap ) | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 2.42 inci layar PMOLED,Tampilan I2C/SPI PMOLED |
||
2.42 inci PMOLED Display UG-2864ASWPG01 Modul, SSD1309, I2C/SPI 6800/8080 Antarmuka
2.42" display OLED inci, 2.42" OLED 128x64 Deskripsi
SAEF Technology UG-2864ASWPG01 adalah2.42" layar OLED. Ini terbuat dari 128x64 piksel dengan struktur COG OLED.UG-2864ASWPG012.42 inci layar OLED dibangun di SSD1309 IC, itu berkomunikasi melalui 6800, 8080, SPI dan antarmuka I2C.ringan dan konsumsi daya rendah yang bagus untuk instrumen genggam, meter, jaringan pintar, IoT, dll.
Modul OLED dapat beroperasi pada suhu dari -40°C sampai +70°C; suhu penyimpanan berkisar dari -40°C sampai +85°C.
Tampilan OLED grafis SAEF Technology tersedia dalam tiga struktur mekanis termasuk teknologi matriks pasif COB, COG dan TAB.Resolusi OLED grafis monokrom yang tersedia dalam layar grafis OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 grafis OLED, 200x16 grafis OLED, OLED 128x32, OLED display 128x64, OLED 128x128, dan 256x64 OLED display.Tampilan grafis OLED dalam rentang produk SAEF memiliki pengontrol on-board dan antarmuka termasuk paralel, serial, dan I2C OLED, SPI OLED.
SAEF menawarkan berbagai modul layar OLED dalam ukuran dari 0,49 "ke 5,5" OLED, seperti 0,49" micro OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,91" OLED Display, 0,95" OLED, 0,99" OLED, 0,99" OLED, 0,99" OLED, 0,99" OLED, 0,99" OLED, 0,99" OLED, 0,99" OLED, 0,99" OLED, 0,99" OLED, 0,99" OLED, 0,99" OLED, 0,99" OLED, 0,99" OLED, 0,99" OLED, 0,99" OLED, 0,99" OLED.Layar OLED 96", 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display, dan solusi desain khusus.
| Produk: | 2.42 inci OLED | Resolusi: | Resolusi 128 X 64 Titik |
|---|---|---|---|
| Jenis kaca: | OLED (Organic Light Emitting Diode) | Optik: |
Semua Sudut Pandangan (80/80/80/80) |
| Antarmuka: | I2C, SPI, 6800, 8080 Opsional | Outline Dim.: |
60.50 × 73,00 × 2,00 mm (termasuk Polarizer) |
| Area Aktif: | 55.01 × 27.49 mm | Pixel Pitch: | 00,43 × 0,43 mm |
| Suhu operasi: | -40°C sampai +70°C | Temp penyimpanan: | -40°C sampai +85°C |
| Nomor Pin: | 24 Pin | Kontroler: | SSD1309 Atau Setara |
| Mode Drive: | 1/64 Siklus Tugas | Konektor: | COG+FPC |
| Rasio kontras: |
2000: 1 (Kontras Kamar Gelap) |
Kepatuhan: | Sesuai dengan REACH & RoHS |
2.42 inci PMOLED Display UG-2864ASWPG01 Modul, SSD1309, I2C/SPI 6800/8080 Antarmuka
Menggambar
2.42 inci PMOLED Display UG-2864ASWPG01 Modul, SSD1309, I2C/SPI 6800/8080 Antarmuka

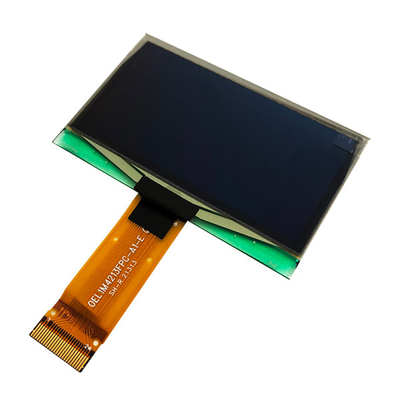

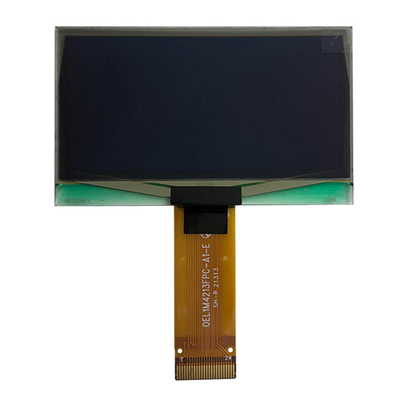

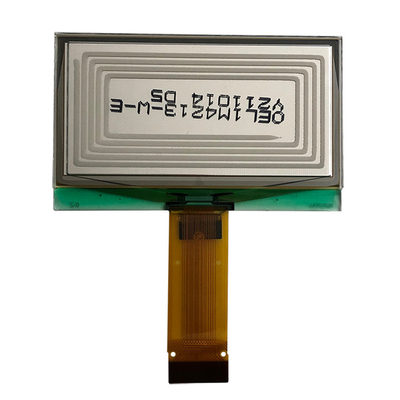

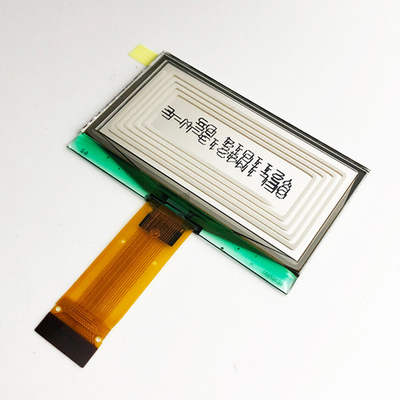

Gambar produk
Spesifikasi fungsional
Perintah:Lihat manual teknis untuk SSD1309
Power off dan power up urutan:
Untuk melindungi panel OEL dan memperpanjang umur panel, rutinitas daya/penurunan IC pengemudi harus mencakup periode penundaan antara sumber daya tegangan tinggi dan tegangan rendah selama menyalakan/menutup.Hal ini memberikan panel OEL cukup waktu untuk menyelesaikan tindakan pengisian dan pembuangan sebelum/setelah operasi.
Aktifkan Rangkaian:
1Aktifkan VDD.
2. Menyimpan Tampilan dari perintah
3. Inisialisasi
4. Clear Screen
5Aktifkan VCC.
6. 100ms keterlambatan
(Ketika VCC stabil)
7. Kirim Tampilan pada perintah
Daya mati Rangkaian:
1. Menyimpan Tampilan dari perintah
2Matikan VCC.
3. 100ms keterlambatan
(Ketika VCC mencapai 0 dan panel sepenuhnya
pembebasan)
4Matikan VDD.
Tindakan pencegahan untuk menyimpan modul OLED
1. Saat menyimpan modul OLED, tindakan pencegahan berikut diperlukan.
i. Simpan dalam kantong polietilena tertutup dengan pengering.
ii. Simpan di tempat yang gelap. Jangan terkena sinar matahari atau cahaya neon, jaga suhu antara 0°C dan 35°C, dan jaga kelembaban relatif antara 40% RH dan 60% RH.
Permukaan polarizer tidak boleh bersentuhan dengan benda lain (Kami menyarankan Anda untuk menyimpannya di wadah listrik anti-statis di mana mereka dikirim).
2. lainnya
i. Jika modul OLED telah beroperasi untuk waktu yang lama, hal ini akan menyebabkan kerontokan kecerahan.Jika tidak pola tampilan mungkin tetap di layar sebagai gambar hantu dan itu tidak dapat dipulihkan.
ii. Untuk meminimalkan degradasi kinerja modul OLED akibat kerusakan yang disebabkan oleh listrik statis dll.,berhati-hati untuk menghindari memegang bagian berikut saat menangani modul.
- Daerah terbuka dari papan sirkuit cetak.
- Seksi elektrode terminal.
