Detail produk:
|
| Produk: | 3.12 "Inch Passive OLED | Resolusi: | Resolusi 256x64 Pixel |
|---|---|---|---|
| antarmuka: | Paralel, SPI opsional | Tampilkan Warna: | Putih, Kuning |
| Optik: | Semua Sudut Pandangan | Mode Tampilan: | Matriks Pasif |
| Garis Besar Redup.: | 88.00 (W) x27.80 (H) | IC pengemudi: | SSD1322 |
| Daerah Aktif: | 76.78 (W) x 19.18 (H) | Lapangan Piksel: | 00,30 (W) x 0,30 (H) |
| Suhu Operasi: | -40°C hingga +80°C | suhu penyimpanan: | -40°C hingga +85°C |
| Tegangan suplai: | 2.4 - 3.5V | Nomor PIN: | 30 pin |
| Jenis Paket IC: | COF | Jenis Modul Penghubung: | Koneksi Pengaya |
| Kewajiban: | 1/64 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 3.12 OLED Display Module,256*64 titik OLED Display Module,Modul tampilan OLED paralel |
||
UG-5664ASWEF013.12" 256*64 Dots OLED Display Module dengan SPI/Parallel/I2C InterfaceDisplay Deskripsi
Dioda pemancar cahaya organik (OLED) adalah teknologi generasi berikutnya yang memungkinkan gambar yang lebih terang, lebih jelas dan respon yang lebih lincah.Model 12 inci UG-5664ASWEF01 layar OLED terbuat dari 256 x 64 titik rmonochrome individuModul OLED ini ringan, konsumsi daya rendah, ukuran kecil, dan memiliki pilihan antarmuka yang berbeda; Ini adalah antarmuka SPI, paralel, dan I2C default.
Dimensi area aktif adalah 3,12 inci diagonal, dimensi modul adalah 88,00 (W) x 27,80 (H) mm, dan dimensi area aktif adalah 76,78 (W) x 19,18 (H) mm.Tampilan OLED 12 inci memiliki built-in IC SSD1322 dan rasio kontras tinggi 20,000:1. rentang tegangan pasokan logis adalah 2.4V-2.6V, dengan nilai khas 2,5V. Ini ideal untuk aplikasi seperti peralatan medis, sistem POS, barang putih, aplikasi rumah tangga,instrumen industri, otomatisasi, sistem tampilan audio-visual, peralatan perawatan pribadi, barang rumah tangga, tampilan mobil, tampilan informasi dinamis, dan banyak lagi.
Fitur
Layar OLED 3,12 inci ini memiliki waktu respons yang lebih cepat "10 mikrodetik pada +25 °C".
Produk OLED 3,12 inci 256x64 ini memiliki sudut pandang tak terbatas "hingga 175 derajat".
Produk 3.12 "Parallel, SPI OLED ini memiliki ketebalan yang sangat tipis.
Produk OLED putih / kuning 3,12 inci ini tidak perlu backlit saat ditampilkan, dan itu sendiri menerangi.
Produk mono OLED 3,12 inci ini memiliki kecerahan tinggi dan produk ini memiliki rasio kontras hingga 2000:1.
Produk 3.12 OLED 256x64 ini memiliki kisaran suhu operasi yang sangat luas "-40 °C ~ 85 °C".
Produk OLED SPI 3,12 inci ini memiliki konsumsi daya yang lebih rendah - mengurangi emisi CO2.
| Produk: | 3.12 "Inch Passive OLED |
| Resolusi: | Resolusi 256x64 Pixel |
| Antarmuka: | Paralel, SPI Opsional |
| Mode Tampilan: | Matriks pasif |
| Tampilan warna: | putih, kuning |
| Optik: | Semua Sudut Pandangan |
| Area Aktif: | 76.78 (W) X 19.18 (H) |
| Outline Dim.: | 88.00 (W) X27.80 (H) |
| Pixel Pitch: | 0.30 (W) X 0.30 (H) |
| Suhu operasi: | -40°C sampai +80°C |
| Temp penyimpanan: | -40°C sampai +85°C |
| Tegangan suplai: | 2.4 - 3,5V |
| Jenis Modul Penghubung: | Sambungan Plug-in |
| Pengemudi IC: | SSD1322 |
| Nomor Pin: | 30 pin |
| Jenis Paket IC: | COF |
| Tugas: | 1/64 |
| Kepatuhan: | Sesuai dengan REACH & RoHS |
UG-5664ASWEF01 3.12 "Inch 256x64 Pixel Resolusi COF OLED display dengan SSD1322 Parallel SPI IIinterface Drawing
Karakteristik DC
Jika tidak ditentukan sebaliknya, Tegangan yang dirujuk ke VSS; VDD = 2,5V, VCI = 2,8V, VCC = 12,0V, IREF = 10uA,
(Ta = 22±3°C, 60±10%RH)
Karakteristik AC
Kondisi:Tegangan yang dirujuk ke VSS, VDD=2,4 sampai 2,6VVCI=2,4 sampai 3,5V, TA = 25C
Catatan:
(1) FOSC adalah singkatan dari nilai frekuensi osilator internal dan nilainya diukur ketika perintah B3h A[7:4] dalam nilai default.
(2) D: rasio pembagian (nilai default = 2). K: jumlah jam tampilan per periode baris (nilai default = 138)
Silakan lihat (Set Display Clock Divide Ratio/Oscillator Frequency, B3h) untuk deskripsi rinci
Karakteristik elektro-optik
Semua data di bawah ini didasarkan pada kondisi (Ta = 22±3°C, 60±10%RH).

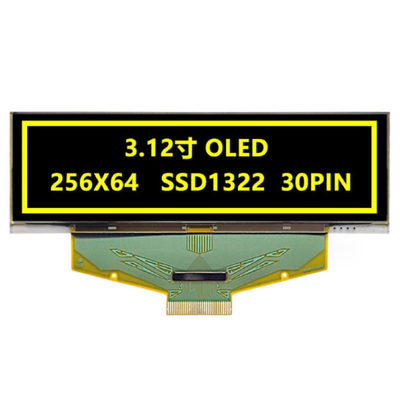

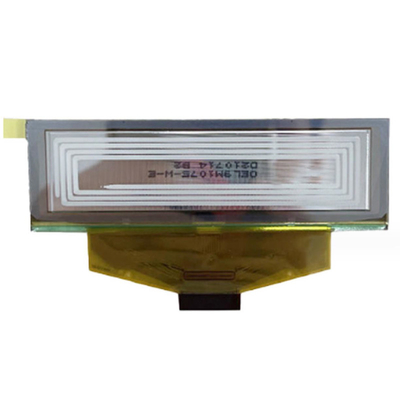

UG-5664ASWEF01 3.12 "Inch 256x64 Pixels Resolusi COF OLED display dengan SSD1322 Parallel SPI IIinterface Gambar produk
SAEF Technology adalah pemasok modul OLED profesional
Kami menyediakan berbagai standar passive matrix OLED (PMOLED) / OLED dot matrix display dan desain kustom Karakter OLED modul, Graphic OLED display dan OLED display panel.Struktur mekanik termasuk Chip on Board (COB), Chip on Glass (COG), dan TAB (Tape Automated Bonded). Pelanggan dapat meningkatkan aplikasi dari STN LCD ke layar OLED dengan mudah.:
· Waktu respons yang lebih cepat pada suhu +25 °C 10 μsec.
· Sudut pandang tak terbatas Hingga 175 derajat
· Tipis Tidak perlu lampu latar, memancarkan diri sendiri
· Kecerahan Tinggi
· Rasio kontras yang tinggi000∙
· Suhu Operasi yang Luas -40 °C ~ 80 °C
· Konsumsi daya yang lebih rendah
Tampilan OLED grafis SAEF Technology tersedia dalam tiga struktur mekanis termasuk teknologi matriks pasif COB, COG dan TAB.Resolusi OLED grafis monokrom yang tersedia dalam layar grafis OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 grafis OLED, 200x16 grafis OLED, OLED 128x32, OLED display 128x64, OLED 128x128, dan 256x64 OLED display.Tampilan grafis OLED dalam rentang produk SAEF memiliki pengontrol on-board dan antarmuka termasuk paralel, serial, dan I2C OLED, SPI OLED.
SAEF menawarkan berbagai modul layar OLED dalam ukuran dari 0,42 "ke 5,5" OLED, seperti 0,42 "micro OLED Display, 0,49" OLED Display, 0,5" OLED Display, 0,54 "OLED Display, 0,66" mini OLED Display,0,69" OLED, 0,77" OLED Display, 0,87" OLED Display module0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1.5" OLED Display, 2" OLED, 2.4" OLED, 2.7" OLED Display, 3.12 ′′ OLED Display, 5.Layar OLED 5", dan solusi desain khusus.
