Detail produk:
|
| Produk: | 3.12 "Inch Passive OLED | Resolusi: | Resolusi 256x64 Pixel |
|---|---|---|---|
| Mode Tampilan: | Matriks Pasif | antarmuka: | Paralel, SPI opsional |
| Tampilkan Warna: | Putih, Kuning | Optik: | Semua Sudut Pandangan |
| Garis Besar Redup.: | 88.00 (W) x27.80 (H) | Daerah Aktif: | 76.78 (W) x 19.18 (H) |
| Lapangan Piksel: | 00,30 (W) x 0,30 (H) | Suhu Operasi: | -40°C hingga +80°C |
| suhu penyimpanan: | -40°C hingga +85°C | IC pengemudi: | SSD1322 |
| Tegangan suplai: | 2.4 - 3.5V | Nomor PIN: | 30 pin |
| Kepatuhan: | REACH & Sesuai RoHS | Jenis Paket IC: | COF |
| Jenis Modul Penghubung: | ZIF | Kewajiban: | 1/64 |
| Menyoroti: | 256*64 titik OLED Display Module,Modul Tampilan OLed Indoor,3.12 OLED Display Module |
||
3.12 inci OLED Display Module, 3.12 " 256 * 64 titik OLED Display Module Pambuka
Dioda Pengeluar Cahaya Organik (OLED) adalah teknologi generasi baru, gambar yang lebih terang dan lebih jelas dengan kecepatan respons yang lebih lincah.SFOS312YZ-7091AN layar OLED terbuat dari 256 x 64 titik warna tunggal. Modul OLED ini ringan, daya rendah dan kecil, ada berbagai antarmuka opsional; ini adalah default SPI, paralel dan antarmuka I2C.
Ukuran area aktif adalah 3,12 ′′ diagonal dengan dimensi modul 88,00 (W) x 27,80 (H) mm, dimensi area aktif 76,78 (W) x 19,18 (H) mm.12 inci layar OLED memiliki built-in IC SSD1322 dan menawarkan rasio kontras yang tinggi 20,000: 1. tegangan pasokan logis berkisar dari 2.4V-2.6V, nilai khas adalah 2.5V. Ini besar untuk aplikasi seperti perangkat medis, sistem POS, barang putih, aplikasi rumah,alat industri, otomatisasi, sistem tampilan audio / visual, peralatan perawatan pribadi, barang-barang rumah tangga, tampilan mobil, tampilan informasi dinamis dll.
Fitur
| Produk: | 3.12 "Inch Passive OLED | Resolusi: | Resolusi 256x64 Pixel |
|---|---|---|---|
| Mode Tampilan: | Matriks pasif | Antarmuka: | Paralel, SPI Opsional |
| Tampilan warna: | putih, kuning | Optik: | Semua Sudut Pandangan |
| Outline Dim.: | 88.00 (W) X27.80 (H) | Area Aktif: | 76.78 (W) X 19.18 (H) |
| Pixel Pitch: | 0.30 (W) X 0.30 (H) | Suhu operasi: | -40°C sampai +80°C |
| Temp penyimpanan: | -40°C sampai +85°C | Pengemudi IC: | SSD1322 |
| Tegangan suplai: | 2.4 - 3,5V | Nomor Pin: | 30 pin |
| Kepatuhan: | Sesuai dengan REACH & RoHS | Jenis Paket IC: | COF |
| Jenis Modul Penghubung: | ZIF | Tugas: | 1/64 |

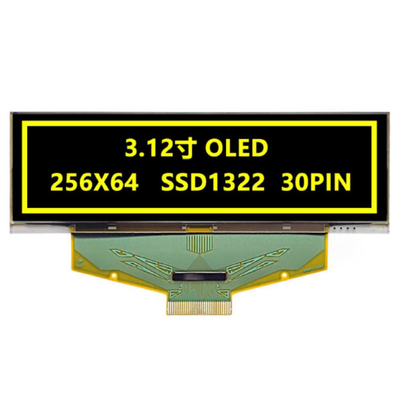

3.12" Inch 256x64 Pixels COF OLED Display Gambar
Rating Maksimal mutlak
| Parameter | Simbol | Min | Maksimal | Satuan |
|
Tegangan Pasokan |
VDD | - 0.5 | 2.75 | V |
| VCC | - 0.5 | 21 | V | |
| VDDIO | - 0.5 | VCI | V | |
| VCI | - 0.3 | 4 | V | |
| Suhu operasi | TOP | - 40 | 85 | .C |
| Suhu penyimpanan | TSTG | - 65 tahun. | 150 | .C |
| Waktu Hidup (100 cd/m2) | 20,000 | - | jam | |
| Waktu Hidup (90 cd/m2) | 25,000 | - | jam | |
| Waktu Hidup (80 cd/m2) | 30,000 | - | jam |
Karakteristik optik
|
|
Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan |
|
Cahaya (VCC Disuplai Secara Eksternal) |
Lbr |
Catatan 5 |
60 |
80 |
- |
cd/m2 |
| C.I.E. (Bodas) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.33 0.35 | |
| Kontras Kamar Gelap | CR | - | 2000:1 | - | |
|
| Sudut pandang | 160 | - | - | tingkat |
Karakteristik DC
|
|
Simbol | Ketentuan | Min | Jenis | Maksimal |
Satuan |
| Tegangan Pasokan Logika | VDD | 2.4 | 2.5 | 2.6 | V | |
| Tegangan pasokan untuk operasi | VCI | 2.4 | 2.8 | 3.5 | V | |
| Sumber Daya untuk pin I/O | VDDIO | 1.65 | VCI | V | ||
|
Tegangan operasi untuk OLED |
VCC |
Catatan 5 |
11.5 |
12 |
12.5 |
V |
|
Masukan Tingkat Tinggi |
HIV |
IOUT = 100μA, 3,3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| Input tingkat rendah | VIL | IOUT = 100μA, 3,3MHz | 0 | - | 0.2×VDDIO | V |
| Output Tingkat Tinggi | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDDIO | - | VDDIO | V |
| Output Tingkat Rendah | VOL | IOUT = 100μA, 3,3MHz | 0 | - | 0.1×VDDIO | V |
| Arus operasi untuk VCI | ICI | - | 95 | 120 | μA | |
| Arus operasi untuk VCC | ICC |
Catatan 6 |
- |
34.5 |
40 |
mA |
| Modus Tidur Saat ini untuk VDD | IDD, tidur | Catatan 8 | - | 1 | 10 | μA |
| Modus Tidur Saat ini untuk VDDIO | IDDIO, Tidur | Catatan 8 | 1 | 10 | ||
|
Modus Tidur Saat ini untuk VCI |
ICI, Tidur | Catatan 8 | - | 2 | 50 |
μA |

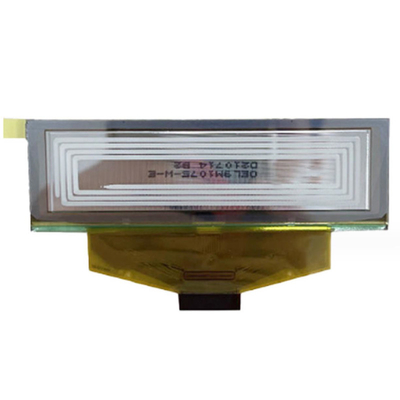

3.12" Inch 256x64 Pixels COF OLED Display Gambar Produk
