Detail produk:
|
| Kata kunci: | Antarmuka HDMI 7 inci | Resolusi: | Resolusi 1024x600 titik |
|---|---|---|---|
| Antarmuka CTP: | USB | Luminansi Permukaan: | 1000 cd/m2 |
| layar sentuh: | CTP (Layar Sentuh Kapasitif) | Dimensi Kaca Penutup: | Dapat disesuaikan |
| Pin: | 19 | Melihat arah: | IPS Semua sudut pandang (80/80/80/80) |
| Suhu Operasi: | –30 ℃ hingga +75 ℃ | Seumur Hidup LED: | 40.000 jam |
| Menyoroti: | Layar TFT HDMI PCAP,Modul Layar Sentuh Kapasitif PCAP,Layar TFT Industri ISO14000 |
||
HDMI 7 inci Tampilan, 7 inci PCAP TFT Tampilan
Saef Technology SFRA700H-1024600ACT-W01 dengan sempurna menampilkan output sinyal digital HDMI dari PC pada layar LCD 1024 * 600.3, HDMI 1.4, HDCP 1.4Sumber sinyal HDMI kompatibel dengan PC mini utama seperti Raspberry Pi, BB Black, Banana Pi, dll. TOUCH adalah dari USB ke I2C, tidak perlu menginstal driver.Desain ini terutama digunakan pada layar Raspberry Pi, dan juga dapat digunakan pada perangkat sentuh layar kecil kontrol industri HDMI lainnya. Ketika digunakan sebagai tampilan Raspberry Pi, ia mendukung Raspbian, Ubuntu, WIN10 IOT dan sistem lainnya, satu sentuhan.Saat digunakan sebagai tampilan komputer, ini mendukung Windows 7/8/10, lima titik sentuh, driver-free.
| Versi | 01 | ||
| Sinyal didukung | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| SANGAT | Standar USB | ||
| VGA | Tidak mendukung | ||
| Antarmuka pada mainboard | input | HDMI | Sebuah jenis patch HDMI patch wanita 19Pin (horisontal) |
| USB | MICRO 5P USB wanita B tipe 5.9MM (horisontal) | ||
| Antarmuka earphone | NC | ||
| Antarmuka sentuh | 6 pin | FPC-0.5-6PIN (horisontal) | |
| Tampilan antarmuka | RGB 50 pin | FPC-0.5-50PIN (horisontal) | |
| Audio | Output audio | 8Ω1,5W | 4PIN-1.25 H1.8 Kursi wanita yang sangat tipis (horisontal) |
| Sumber daya listrik | Masukan daya | Input USB 5V ((+/- 0,5V) | |
| Tampilkan Vop | 3.3V | ||
| Operasi tenaga | Kekuatan pada tampilan | ||
| Konsumsi daya standby motherboard | < 0,25W | ||
| Menu OSD | Menu (reservasi) | Kecerahan, Kontras, Koreksi Otomatis, Fase, Jam, Posisi Lapangan, Pengaturan Fungsi, Reset, dll. | |
| Bahasa (reservasi) | Cina, Inggris, Prancis, Jerman, Italia, Spanyol, Rusia, Korea, Jepang, dll. | ||
| tombol (ditempatkan) | Power,Menu,Up,Down,Exit | ||
Definisi pin antarmuka HDMI
1 T.M.D.S DATA2+
2 T.M.D.S DATA2 dilindungi
3 T.M.D.S DATA2-
4 T.M.D.S DATA1+
5 T.M.D.S DATA1 dilindungi
6 T.M.D.S DATA1-
7 T.M.D.S DATA0+
8 T.M.D.S DATA0 dilindungi
9 T.M.D.S DATA0-
10 T.M.D.S DATA CLOCK+
11 T.M.D.S. DATA CLOCK dilindungi
12 T.M.D.S DATA CLOCK
13 CEC (Kontrol Elektronik Konsumen Opsional)
14 Diasumsikan (dalam kabel tetapi N.C. pada perangkat)
15 SCL ((DDC)
16 SDA ((DDC)
17 DDC/CEC Ground
18 +5V (sumber daya)
19 Kabel probe hot swap
Panel sentuh Definisi Pin
1 VDD
2 GND
3 TP-INT
4 TP-RST
5 TP-SCL
6 TP-SDA

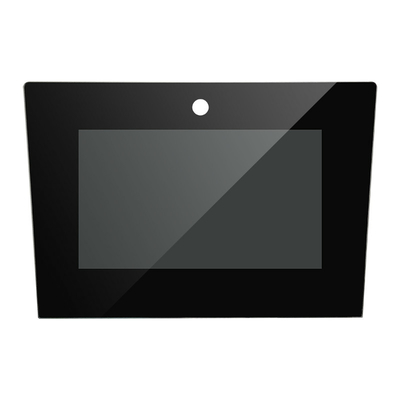

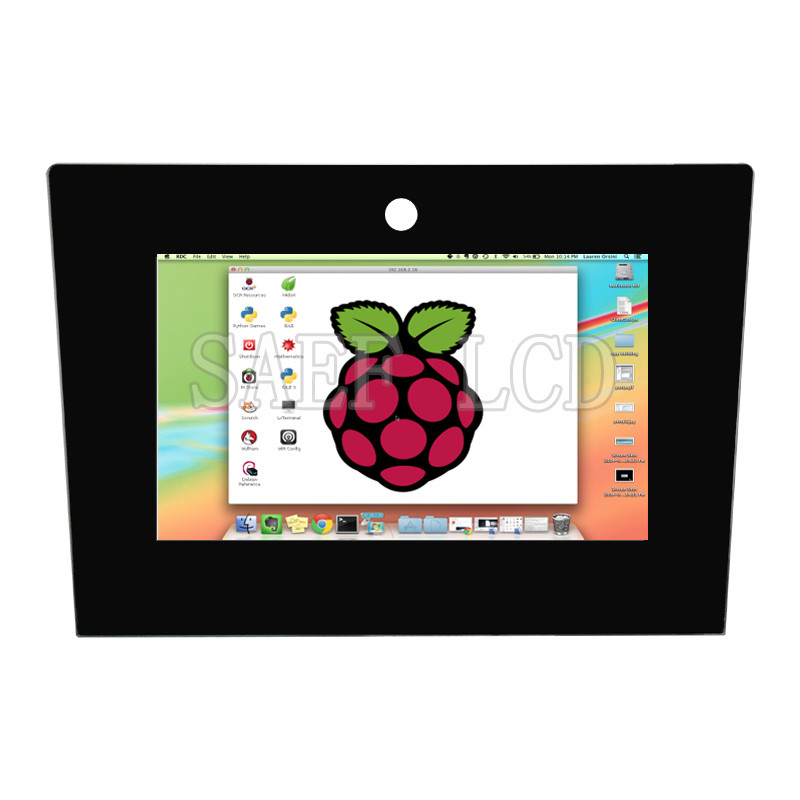

HDMI 7 inci Tampilan, 7 inci PCAP TFT TampilanGambar Produk

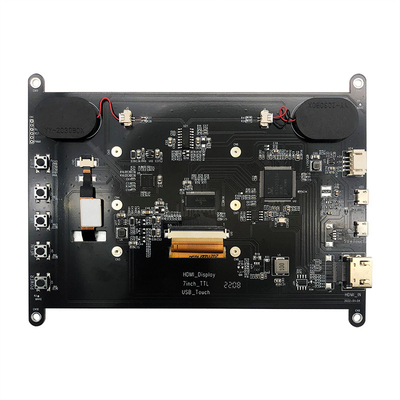

HDMI 7 inci Tampilan, 7 inci PCAP TFT TampilanGambar produk
