480x128 3,9 Inch RGB TFT LCD Module Dengan Layar Sentuh Kapasitif 40 Pin

Lanskap 3.9 inci 480*128 layar TFT,LCD TFTRGB 3,9 inci


Fitur Produk:
1. Modul LCD TFT SF-TO390YH-8960A-CT adalah Modul TFT tipe bar penuh warna diagonal 3,9 inci 480xRGBx128..

2. Modul ini mendukung Antarmuka RGB 24 bit.memiliki dimensi modul 105.5x40.64x5.28 mm dan Luas area aktif 95.04x25.34 mm;

3. SF-TO390YH-8960A-CT terintegrasi dengan pengontrol ST7282A pada modul, dan tegangan suplai logikanya berkisar dari 2.6V hingga 3.3V.Modul dengan kecerahan permukaan 500cd/m2 (nits), Modul Tampilan LCD ini dapat beroperasi pada suhu dari–20℃ke +70.

4. LCD TFT 3,9 "ini dapat dirancang khusus dengan layar sentuh Resistif dan layar sentuh kapasitif.

Keunggulan Produk:

1.Aspek rasio utama panel LCD TFT di pasaran adalah 4:3 atau 16:9.Tetapi untuk beberapa aplikasi, bentuk panel tampilan tipe bar akan jauh lebih baik daripada arus utama 4:3 atau 16:9 untuk menampilkan informasi yang diperlukan.

2. Kami menawarkan berbagai ukuran Bar Type TFT (Stretched Bar LCD Display) termasuk ukuran 3,9 inci, 4,6 inci, dan 5,2 inci.Untuk memenuhi kebutuhan pelanggan terutama untuk aplikasi industri.

3. Kami mengembangkan lebih banyak solusi turunan dari TFT tipe Bar ini seperti di bawah ini: 1- Dengan lubang sekrup pada opsi versi bingkai.2- Dengan opsi Panel Sentuh Kapasitif atau Panel Sentuh Resistif.3- Opsi versi Kecerahan Tinggi.

4.Performa tampilan yang sangat baik dari warna latar belakang, pencahayaan, sudut pandang, dan intensitas, dll.

5. Suhu Lebar Atas -20ke +70dan tingkat kualitas tinggi untuk aplikasi industri.

6. Harga solusi yang kompetitif dengan kualitas yang baik di antara jenis yang sama di industri LCD.

7.Mudah dipasang dan mudah dirawat.

Aplikasi:

Modul LCD ini dapat digunakan pada sistem tertanam, perangkat industri, keamanan dan peralatan genggam yang membutuhkan tampilan dalam kualitas tinggi dan gambar berwarna.Tampilan TFT-LCD Tipe Bar SAEF sangat cocok untuk peralatan industri, aplikasi otomotif, sistem server, sistem POS, tampilan informasi dinamis, dan tampilan iklan.

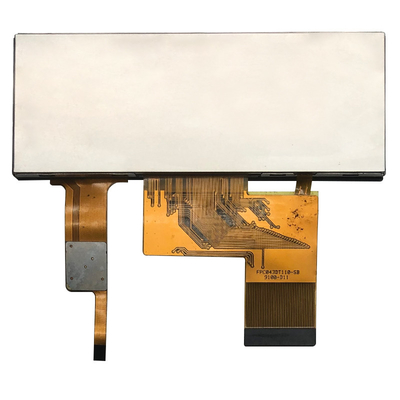

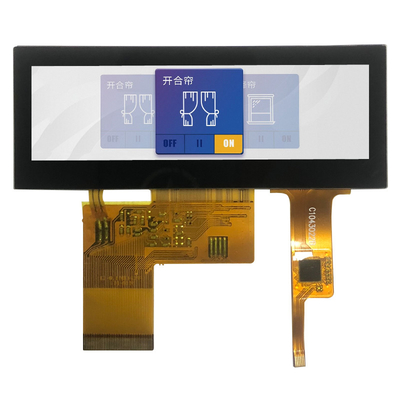

Lanskap 3.9 inci 480*128 layar TFT,LCD TFTGambar Produk RGB 3,9 inci

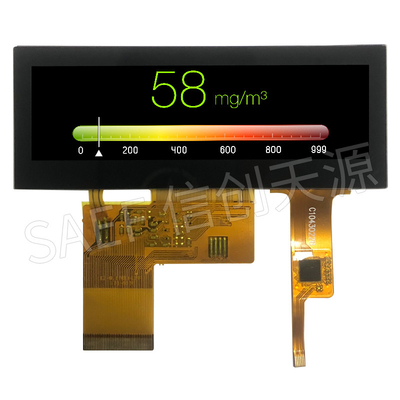

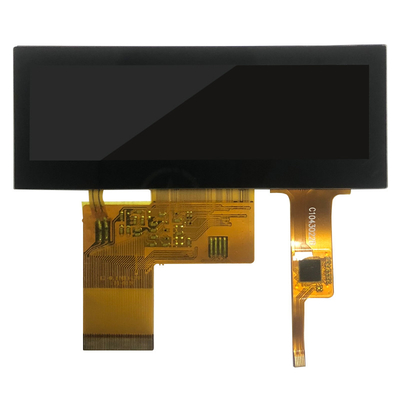

Lanskap 3.9 inci 480*128 layar TFT,LCD TFTGambar Produk RGB 3,9 inci

Terminal Masukan/Keluaran

Pin1, VBL- Lampu Latar LED Katoda

Pin2, VBL + Lampu Latar LED Anoda.

Pin3, Ground Sistem GND

Pin4, Catu daya VCC untuk operasi logika

Pin5~12, R0~R7 Bus data

Pin13~20, G0~G7 Data bus

Pin21~28, B0~B7 Bus data

Pin29, Ground Sistem GND

Pin30, sinyal jam CLK Pixel

Pin31, Kontrol hidup/mati Tampilan DISP

Pin32, sinyal Sinkronisasi Horizontal HSYNC

Pin33, sinyal Sinkronisasi Vertikal VSYNC

Pin34, Data DEN Aktifkan Keterangan: internal ditarik lemah rendah

Pin35, NC Tidak ada koneksi

Pin36, Ground Sistem GND

Pin37, XR(NC) Sinyal sisi kanan TP

Pin38, YD(NC) Sinyal sisi bawah TP

Pin39, XL(NC) Sinyal sisi kiri TP

Pin40, YU(NC) Sinyal sisi atas TP
