7 Inch Industrial Grade TFT Display 1024X600 Titik RGB Antarmuka Dengan CTP Pambuka Produk
SAEF Technology SF-TC700B-8619A-CT6 adalah layar TFT kelas industri dengan resolusi 1024x600 piksel.dan syie dari tutup kaca adalah disesuaikan. Modul LCD ini memiliki dimensi garis besar 164.7x99.7x4.43 mm, dan dimensi AA 154.21x85.92 mm. Antarmuka LCM adalah 24 bit RGB interface, 50 pin. Antarmuka CTP adalah I2C.
SF-TC700B-8619A-CT6 layar sentuh layar dengan 300cd / m2 (nits) permukaan kecerahan, juga dapat dirancang untuk menjadi 1000cd / m2 (nits).Modul LCD 7 ′′ TFT ini banyak digunakan dalam peralatan pengukuran, perangkat medis, otomatisasi rumah, sistem keamanan akses, label harga supermarket, dan peralatan rumah tangga, perangkat GPS, dll.
Fitur
| Kata kunci: |
7 Inch Industrial TFT Display |
| Resolusi: |
1024x600 Titik |
| TFT LCD Interface: |
RGB |
| Layar sentuh: |
CTP ((Layar sentuh kapasitif) |
| Pin: |
50 |
| Luminance permukaan: |
300 Cd/m2 - 1000 Cd/m2 Opsional |
| CTP Interface: |
Antarmuka I2C |
| Dimensi garis besar: |
164.7x99.7x4.43 mm |
| Area Aktif: |
154.21x85.92 mm |
| Arah melihat: |
IPS Semua sudut pandang ((80/80/80/80) |
| Operasi Temp.: |
-20°C sampai +70°C |
| Umur LED: |
40,000 Jam |
| Sertifikat |
ISO9001:2015 / ISO1400:2015 |
| Kepatuhan: |
Mengikuti Rohs & Reach |
7 Inci Industri Grade TFT Tampilan 1024X600 Titik RGB Antarmuka Dengan CTP Product Drawing
Definisi pin
| Nomor Pin |
Simbol |
Deskripsi |
| 1 |
LED+ |
Daya untuk backlight LED (Anode) |
| 2 |
LED+ |
Daya untuk backlight LED (Anode) |
| 3 |
LED- |
Daya untuk lampu latar LED (Kathode) |
| 4 |
LED- |
Daya untuk lampu latar LED (Kathode) |
| 5 |
GND |
GROUND ((0V) |
| 6 |
VCOM |
Tegangan pasokan ke elektroda umum panel TFT |
| 7 |
DVDD |
Daya untuk sirkuit digital dan analog |
| 8 |
MODE |
Mode DE/SYNC dipilih. MODE=0:SYNC Mode; MODE=1:DE Mode; |
| 9 |
DE |
Masukan data Aktifkan untuk mode TTL |
| 10 |
VS |
Masukan sinkronisasi vertikal |
| 11 |
HS |
Masukan sinkronisasi horizontal |
| 12 ~ 19 |
B7~B0 |
Data biru |
| 20 ~ 27 |
G7~G0 |
Data hijau |
| 28 ~ 35 |
R7 ~ R0 |
Data merah |
| 36 |
GND |
GROUND ((0V) |
| 37 |
DCLK |
Masukan jam RGB paralel |
| 38 |
GND |
GROUND ((0V) |
| 39 |
L/R |
Pilihan kiri / kanan |
| 40 |
U/D |
Pengatur gerbang Up/down pengaturan scan |
| 41 |
VGH |
Gerbang ON Tegangan |
| 42 |
VGL |
Gate OFF Voltage |
| 43 |
AVDD |
Daya untuk sirkuit analog |
| 44 |
Reset |
Pin reset global |
| 45 |
NC |
Tidak ada koneksi |
| 46 |
VCOM |
Tegangan pasokan ke elektroda umum panel TFT |
| 47 |
DITHB |
Aktifkan / matikan fungsi penundaan |
| 48 |
GDN |
GROUND ((0V) |
| 49 |
NC |
Tidak ada koneksi |
| 50 |
NC |
Tidak ada koneksi |

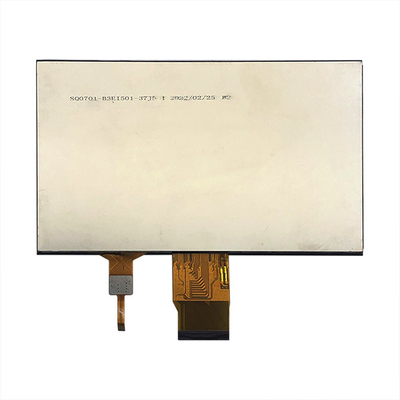

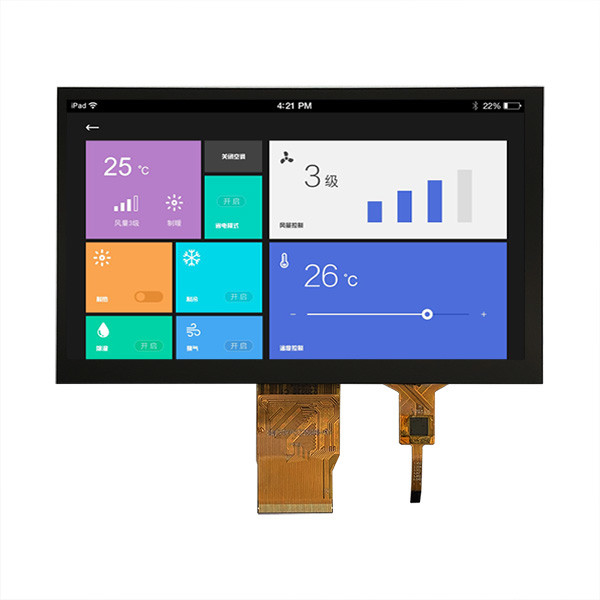

7 Inch Industrial Grade TFT Display 1024X600 Dots RGB Interface dengan CTP Product Image
TFT LCD Display Module Manufacturer - lebih dari 300 item standar TFT di jalur
SAEF Technology adalah produsen terkemuka global TFT LCD yang berbasis di China. SAEF menawarkan berbagai macam produk dari ukuran kecil hingga menengah TFT display modul dalam ukuran mulai dari 0,96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" dan 28" TFT (ukuran diagonal dari area aktif) dan sebagainyaAda lebih dari 300 model standar TFT yang terdaftar di situs web ini; Selain itu, hampir setiap item dapat diterima untuk berasal dari item standar untuk memenuhi kebutuhan pelanggan.
Tampilan TFT SAEF memenuhi standar industri termasuk modul TFT-LCD standar, IPS TFT, TFT LCD kecerahan tinggi (tampilan yang dapat dibaca sinar matahari), panel TFT dengan papan pengontrol,Tipe batang TFT, Wide Temperature TFT LCD. Tampilan ini termasuk mode lanskap atau potret.Tampilan LCD SAEF TFT tersedia dalam berbagai resolusi serta layar sentuh opsional dalam resistif dan proyektif kapasitif (PCAP layar sentuh) teknologiBanyak modul TFT kami memiliki lebih dari satu antarmuka yang tersedia termasuk MCU, RGB, TTL, LVDS dan MIPI DSI.Modul TFT SAEF sangat cocok untuk sejumlah aplikasi termasuk kontrol industri, mesin kopi, peralatan medis, sistem POS, otomatisasi, navigator GPS, barang putih, kontrol energi, telekomunikasi, peralatan medis dan sebagainya
