Detail produk:
|
| Produk: | LCD TFT melingkar 1,09" inci | Resolusi: | 240 x 240 titik |
|---|---|---|---|
| Antarmuka: | 4 Kawat 1 Jalur SPI | Layar sentuh: | dengan CTP |
| Melihat Arah: | IPS (80/80/80/80) | IC pengemudi: | GC9A01 atau Setara |
| Nomor PIN: | 24 pin | Ukuran modul: | 30,59 X 33,0 X 1,60 mm |
| Area Aktif: | Diameter 27,79 mm | Koneksi: | Jenis konektor (dapat disesuaikan） |
| Pencahayaan Permukaan: | 200 cd/m2 (nit) | Suhu Operasi: | -20℃ hingga +70 |
| LED seumur hidup: | 40.000 jam | Kepatuhan: | Sesuai dengan REACH & RoHS |
| Menyoroti: | Layar LCD TFT Bulat 240x240,Layar LCD TFT Bulat SPI,Layar TFT Bulat GC9A01 |
||
1.09 "Inch IPS TFT LCD Circular Display Resolusi 240x240 Dot Dengan GC9A01 Touch 4 Wire 1 lane SPI Interface
1,09 "inci LCD TFT Bulat, LCD TFT Melingkar 1,09" Deskripsi
Saef Tech SF-TO109HD-8991A-N adalah modul LCD TFT melingkar berukuran diagonal 1,09" inci dengan resolusi 240x240 piksel. Modul ini dilengkapi dengan IC GC9A01; termasuk fungsi IC pengontrol dan driver, mendukung antarmuka SPI 4 Kawat 1 Jalur , dan tegangan suplai (Vdd) berkisar dari 2.8V hingga 3.2V, tipikal 3V.
Modul LCD TFT SF-TO109HD-8991A-N adalah mode melingkar dengan kecerahan 200 nits (nilai tipikal).Modul ini juga tersedia untuk PCAP (Projected Capacitive Touch Screen) opsional.Itu dapat beroperasi pada suhu dari -20℃ hingga +70℃;suhu penyimpanannya berkisar dari -30℃ hingga +80℃.Modul LCD TFT 1,09 "inci ini banyak digunakan di mesin kopi, oven gelombang mikro, pemindai, otomatisasi rumah, sistem kontrol akses, peralatan pemantauan, penganalisis, sistem keamanan, sistem irigasi taman, dll.
| Produk: | LCD TFT melingkar 1,09" inci | Resolusi: | 240 X 240 Titik |
|---|---|---|---|
| Antarmuka: | 4 Kawat 1 Jalur SPI | Layar sentuh: | Dengan CTP |
| Melihat Arah: | IPS (80/80/80/80) | IC pengemudi: | GC9A01 Atau Setara |
| Nomor PIN: | 24 Pin | Ukuran Modul: | 30,59 X 33,0 X 1,60 mm |
| Area Aktif: | Diameter 27,79 mm | Koneksi: |
Jenis Konektor (Dapat disesuaikan) |
| Pencahayaan Permukaan: | 200 Cd/m2 (nits) | Suhu Operasi: | -20℃ Sampai +70 |
| LED Seumur Hidup: | 40.000 Jam | Kepatuhan: | Sesuai dengan REACH & RoHS |
Definisi Pin
Pin1~Pin6, Pin CTP, Hubungkan CTP
Pin7, VDD28, Catu daya (+2.8V) untuk rangkaian logika.
Pin8, LEDA, Catu daya lampu belakang positif.
Pin9, LEDK, Catu daya lampu belakang negatif.
Pin10~Pin11, NC
Pin12, GND, Pembumian Listrik.
Pin13~Pin14, VDDIO, Catu daya (+1.8V/+2.8V) sirkuit IO.
Pin15, GND, Pembumian Listrik
Pin16, RESET, Reset sinyal kontrol.
Pin17, CS, sinyal pilih Chip (aktif rendah).
Pin18, D/C, jalur jam komunikasi serial (SCLK).
Pin19, WR, Data atau perintah pilih pin (RS).
Pin20, SDIN, jalur data komunikasi serial.
Pin21, TE, Efek air mata.
Pin22~Pin23, GND, Pembumian Daya
Pin24, NC, Tidak perlu terhubung.

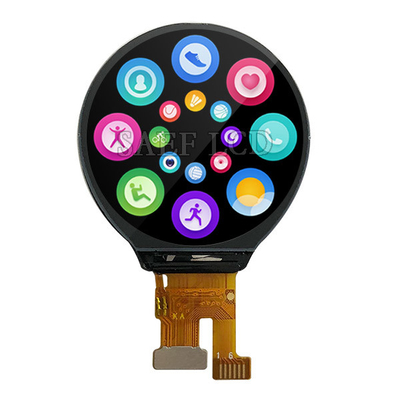

LCD TFT Bulat 1,09 "inci, LCD TFT Melingkar 1,09" Gambar

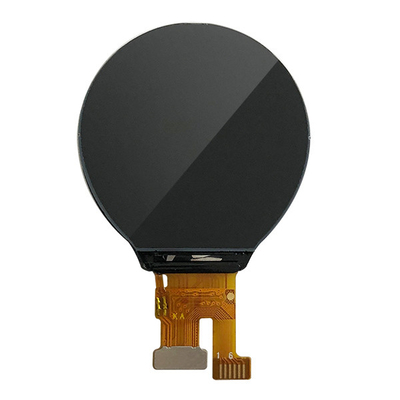

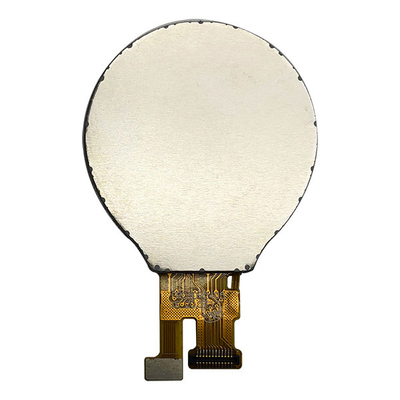

LCD TFT Bulat 1,09 "inci, LCD TFT Melingkar 1,09" Gambar Produk Asli
