Detail produk:
|
| Produk: | 1.9" TFT inci | layar sentuh: | Panel sentuh kapasitif (CTP) |
|---|---|---|---|
| Resolusi: | 170x320 | Melihat arah: | Sudut pandang penuh IPS (80/80/80/80) |
| Antarmuka: | SPI/RGB | Dimensi Garis Besar: | 25,8x49,72x1,43mm |
| Daerah Aktif: | 42,72x22,7mm | IC pengemudi: | ST7789V atau Setara |
| Nomor PIN: | 30 pin | Hubungan: | Memasukkan (dapat disesuaikan） |
| Luminansi Permukaan: | 350 cd/m2 (nit) | Seumur Hidup LED: | 40.000 jam |
| Menyoroti: | Layar TFT PCAP 170x320,Layar TFT PCAP 1,9 " |
||
1.9 inci layar sentuh, TFT LCD 1,9" Deskripsi
Ulasan Produk Cepat
Ukuran: 1,9 inci TFT LCD
Resolusi: 170×320 titik
Arah pandang: IPS
¢ Antarmuka: RGB, SPI
¢ Driver IC:ST7789V
Pengendalian: Tidak
Kecerahan (cd/m2): 330
¢ Frame Through Hole: Tidak
Layar sentuh: Panel sentuh kapasitif yang diproyeksikan (PCAP)
Deskripsi
SAEF TECHNOLOGY SF-TC190ASJ-8977A-CT TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceModul ini terdiri dari modul LCD TFT, sirkuit driver, dan unit backlight. PPI mengacu pada Pixel Per Inch, resolusi 1.9 ′′ inci berisi 170 ((RGB) X320 titik (170 horizontal dengan 320 vertikal piksel array). dan dapat menampilkan hingga 262k warna. SF-TC190ASJ-8977A-CT model TFT LCD mendukung antarmuka SPI dan RGB; tegangan pasokan (VCC) panel LCD pengemudi adalah dari adalah 2.4V untuk 3.3V. Nilai khas adalah 2.8V.Ini dapat digunakan dalam sistem tertanam, otomatisasi, GPS, peralatan medis, perangkat industri, peralatan keamanan yang membutuhkan tampilan TFT dengan kualitas tinggi dan gambar berwarna-warni.
SF-TC190ASJ-8977A-CT adalah TFT tipe IPS-LCD dengan kecerahan 330 cd/m2 (nilai khas). kecerahan dapat disesuaikan mencapai 1000 nits. pls hubungi penjualan kami untuk rincian lebih lanjut.Ini dapat beroperasi pada suhu dari -20 °C sampai +70 °C; suhu penyimpanan berkisar dari -30°C sampai +80°C.
Informasi Produksi
| Produk: | 1.9 inci TFT |
| Resolusi: | 170 x 320 |
| Antarmuka: | SPI / RGB |
| Layar sentuh: | Panel Sentuh Kapasitif (CTP) |
| Arah melihat: | IPS Full Viewing Angle ((80/80/80/80) |
| Dimensi garis besar: | 250,8 x 49,72 x 1,43 mm |
| Area Aktif: | 42.72 x 22.7 mm |
| Nomor Pin: | 30 pin |
| Luminance permukaan: | 350 Cd/m2 (nits) |
| Pengemudi IC: | ST7789V atau setara |
| Koneksi: | Plugging (bisa disesuaikan) |
| Umur LED: | 40,000 Jam |
| Operasi Temp.: | 20°C sampai +70°C |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

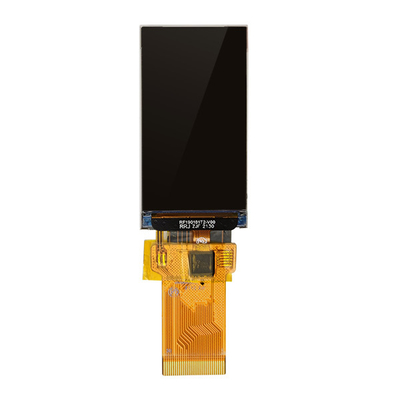

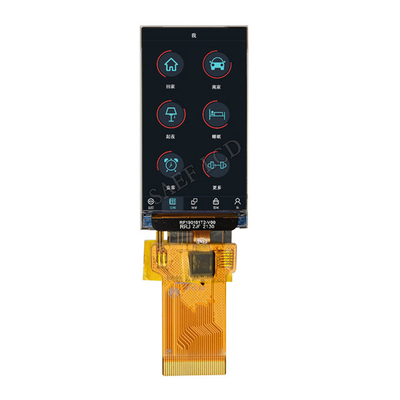

1.9 "Touch Screen, TFT LCD 1.9" Gambar Produk
Definisi Pin
Pin1 GND Power Ground
Pin2 VDD Power Supply untuk analog, VDD = 2.4V ~ 3.3V.
Pin3 IM2 ketika IM1=0, IM2=0,8080-8bit; ketika IM1=1, IM2=1,4 baris SPI serial I/F.
Pin4 IM1
Pin5 RESETSinyal ini akan mengatur ulang perangkat dan harus diterapkan untuk memulai chip dengan benar.
Pin6 CS Chip selection pin; Low enable, High disable.
Pin7 D/C ((SPI-SCL) Saat terhubung ke mikroprosesor seri 8080, pin ini menerima data / pin pemilihan perintah. Pin ini digunakan untuk menjadi antarmuka serial clockin 4-line serial interface.
Pin8 WR ((SPI-RS) Ketika terhubung ke mikroprosesor seri 8080, pin ini menerima sinyal penulisan.
Pin9 RDKetika terhubung ke mikroprosesor seri 8080, pin ini menerima sinyal Read. Operasi membaca dimulai ketika pin ini ditarik LOWandchipselected.When serial interface is selected,Pin ini harus terhubung ke Ground.
Pin10 SDASPI interface input/output pin. Data terkunci pada risinggead dari sinyal SCL.
Pin11-Pin18 D0-D7 MCU paralel antarmuka data bus.
Pin19 NC Tidak terhubung
Pin20 LEDA LED Anode
Pin21 LEDK1 Katode LED
Pin22 LEDK2 LED Katode
Pin23 LEDK3 LED Katode
Pin24 LEDK4 LED Katode
Pin25 GND Power Ground
Pin26 TP_RST Sistem mengatur ulang Panel Sentuh; Jika tidak digunakan, biarkan pin ini terbuka.
Pin27 TP_SCL sinyal jam I2C dari Panel Sentuh; Jika tidak digunakan, biarkan pin ini terbuka.
Pin28 TP_SDA sinyal data I2C dari Touch Panel; Jika tidak digunakan, biarkan pin ini terbuka.
Pin29 TP_INT Ganggu sinyal ke prosesor utama Touch Panel; Jika tidak digunakan, biarkan pin ini terbuka.
Pin30 GND Power Ground

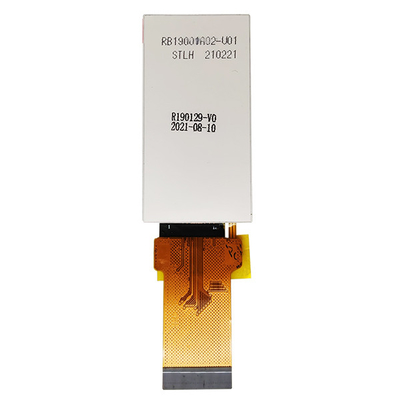

1.9 "Layar Sentuh, TFT LCD 1.9" Gambar Produk Nyata
