Detail produk:
|
| Produk: | 2 inci Passive OLED 128x32 | Resolusi: | Resolusi 128x32 Piksel |
|---|---|---|---|
| Mode Tampilan: | Matriks Pasif | antarmuka: | Paralel, SPI, IIC opsional |
| Tampilkan Warna: | putih | Optik: | Semua Sudut Pandangan |
| Garis Besar Redup.: | 55,60 (L) x 21,80 (T) x 1,45 (T) mm | Daerah Aktif: | 50,54 (L) x 12,62 (T) mm |
| Lapangan Piksel: | 0.395 (W) x 0.395 ((H) | Metode Mengemudi: | 1/32 Siklus tugas |
| Suhu Operasi: | -20°C hingga +70°C | suhu penyimpanan: | -30°C hingga +80°C |
| IC pengemudi: | COG SSD1309Z | Tegangan suplai: | 3V |
| Nomor PIN: | 31 Pin | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 2 Inch OLED Display Module,OLED Display Module 128x32,I2C 2 inch oled display |
||
2" 128x32 inci Graphic OLED display dengan SSD1309Z Parallel SPI I2C Interface COG dengan Flex untuk Soldering
Tampilan OLED 2 ′′, 128x32 Tampilan OLED Deskripsi
Dioda Pengeluar Cahaya Organik (OLED) adalah teknologi generasi baru, gambar yang lebih terang dan lebih jelas dengan kecepatan respons yang lebih lincah.SFOS200TW-12832W-01 OLTampilan ED terbuat dari 128 x 32 titik warna mono individual. modul OLED ini ringan, daya rendah dan kecil, ada berbagai antarmuka opsional; ini adalah default SPI, paralel dan antarmuka I2C.
Ukuran area aktif adalah 2 ′′ diagonal dengan dimensi modul55.60 ((W) x 21.80 ((H)mm, ukuran area aktif50.54 (W) x 12.62 (H) mm.Layar OLED 2 inci ini memiliki built-in IC SSD1309Z dan memiliki rasio kontras tinggi 20.000: 1.Ini bagus untuk aplikasi seperti perangkat medis,Sistem POS, barang putih, aplikasi rumah tangga, instrumen industri, otomatisasi, sistem tampilan audio/visual, peralatan perawatan pribadi, barang rumah tangga, tampilan mobil,Tampilan informasi dinamis dll.
| Produk: | 2 inci OLED Pasif | Resolusi: | Resolusi 128x32 Pixel |
|---|---|---|---|
| Mode Tampilan: | Matriks pasif | Antarmuka: | Paralel, SPI, IIC Opsional |
| Tampilan warna: | Putih | Optik: | Semua Sudut Pandangan |
| Outline Dim.: | 55.60 ((W) X21.80 ((H) X1.45 ((T) mm | Area Aktif: | 50.54 ((W) X 12.62 ((H) mm |
| Pixel Pitch: | 0.395 (W) X 0.395 ((H) | Metode mengemudi: | 1/32 Siklus Tugas |
| Suhu operasi: | -20°C sampai +70°C | Temp penyimpanan: | -30°C sampai +80°C |
| Pengemudi IC: | COG SSD1309Z | Tegangan suplai: | 3V |
| Nomor Pin: | 31 Pin | Kepatuhan: | Sesuai dengan REACH & RoHS |
Definisi Pin
Pin1, NC, tidak ada koneksi.
Pin2, VCC, sumber daya untuk panel drive tegangan.
Pin3, VCOMH, sinyal COM tingkat tegangan tidak dipilih.
Pin4, IREF, Pin ini adalah pin referensi arus output segmen.
Pin5~Pin12, D7-D0, Pin ini adalah bus data bidirectional yang terhubung ke bus data MCU. Pin yang tidak digunakan disarankan untuk mengikat LOW. Ketika mode antarmuka serial dipilih,D0 akan menjadi input jam serial: SCLK; D1 akan menjadi input data serial: SDIN dan D2 harus tetap NC. Ketika mode I2C dipilih, D2, D1 harus diikat bersama dan berfungsi sebagai SDAout,SDAin dalam aplikasi dan D0 adalah input jam serial, SCL.
Pin13, RD#, Saat berinteraksi dengan mikroprosesor seri 6800, pin ini akan digunakan sebagai sinyal Enable (E). Operasi membaca / menulis dimulai ketika pin ini ditarik HIGH dan chip dipilih.Saat terhubung ke mikroprosesor 8080, pin ini menerima sinyal Read (RD#). Operasi membaca dimulai ketika pin ini ditarik LOW dan chip dipilih.Pin ini harus terhubung ke VSS.
Pin14, WR#, Ini adalah pin input kontrol baca / tulis yang terhubung ke antarmuka MCU. Saat terhubung ke mikroprosesor seri 6800, pin ini akan digunakan sebagai input pilihan Baca / Tulis (R / W #).Read mode akan dilakukan ketika pin ini ditarik HIGH dan menulis mode ketika LOW. Ketika mode antarmuka 8080, pin ini akan menjadi input Write (WR#). Operasi menulis data dimulai ketika pin ini ditarik LOW dan chip dipilih. Ketika antarmuka serial,Pin ini harus terhubung ke VSS.
Pin15, D/C#, Data/Command data control pin.Low untuk perintah sementara tinggi untuk data.
Pin16, RES#, Pin ini adalah input sinyal reset. Ketika pin berada di LOW, inisialisasi chip akan dijalankan.
Pin17, CS#, chip pilih pin.
Pin18, NC, tidak ada koneksi.
Pin19, BS2, pin pilihan antarmuka bus MCU. Silakan lihat tabel berikut untuk rincian pengaturan.
Pin20, BS1, pin pilihan antarmuka bus MCU. Silakan lihat tabel berikut untuk rincian pengaturan.
Pin21, VDD, Sumber tegangan logis untuk IC
Pin22~Pin29, NC, tidak ada koneksi.
Pin 30, VSS, tanah.
Pin31, NC, tidak ada koneksi.
Tampilan OLED 2 ′′, 128x32 Tampilan OLED DeskripsiMenggambar

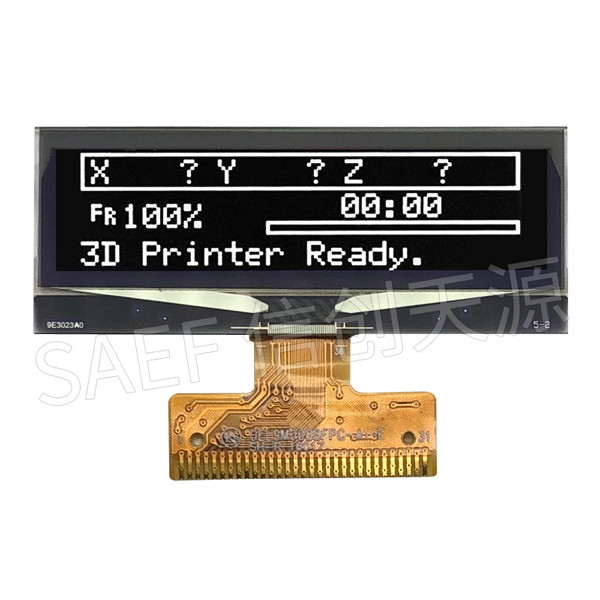

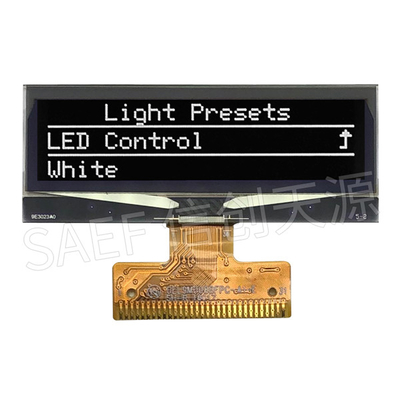

Tampilan OLED 2 ′′ inci, 128x32 Tampilan OLED Gambar Produk Nyata
