Detail produk:
|
| Produk: | COG SPI LCD 128X64 | Resolusi: | Resolusi 128 x 64 titik |
|---|---|---|---|
| Tipe Kaca: | STN, Positif, Transflektif | Optik: | 6:00 |
| Antarmuka: | SPI | Garis Besar Redup.: | 65,8 x 36,8 x 6,2 mm |
| Area tampilan: | 53,0 x 24,6 mm | Pitch Piksel: | 0,36 x 0,345 mm |
| Suhu operasi: | 0 °C hingga +50 °C | Nomor PIN: | 10 pin |
| Pengontrol: | ST7567 | Modus Berkendara: | Siklus tugas 1/64, Bias 1/9 |
| Penyambung: | COG + FPC | Kepatuhan: | Sesuai dengan REACH & RoHS |
| Menyoroti: | Modul LCD COG SPI 128x64,Modul LCD COG 128x64 Kuning,modul lcd 128x64 Hijau |
||
128x64 Layar LCD Antarmuka SPI ST7567 COG STN LCM Warna Latar Belakang Kuning Hijau
COG LCD 128x64, 128x64 SPI LCD Display Deskripsi:
Teknologi SAEF 128x64 Monochrome Menampilkan COG LCD SF12864-207B dibangun dengan IC ST7567 yang mendukung antarmuka SPI.Layar memiliki dimensi garis besar65,8 x 36,8 x 6,2 mmdan VA ukuran53,0 x 24,6 mm.Tampilan Monokrom ini dapat beroperasi pada suhu dari -0℃ hingga +50℃;suhu penyimpanannya berkisar dari -10℃ hingga +60℃.Layar LCD COG 128x64 ini sangat cocok untuk aplikasi yang menuntut tampilan paket yang lebih ringkas.
Definisi Pin:
Pin1, /CS, Chip Select , Ketika /CS= “L”, chip dipilih
Pin2, /RST, Ketika /RST= “L”, pengaturan diinisialisasi
Pin3, A0, Pilih data register saat A0= “H”, dan instruksi saat A0= “L”
Pin4, terminal input jam Serial SCL
Pin5, terminal input data Serial SDA
Pin6, VDD Tegangan suplai untuk rangkaian logika +3.3V
Pin7, GND Ground
Pin8, voltase penggerak LCD V0 untuk sirkuit umum pada bingkai negatif.
Pin9, XV0 LCD tegangan mengemudi untuk sirkuit umum pada bingkai positif.
Pin10, tegangan penggerak LCD VG untuk sirkuit segmen
| Produk: | COG SPI LCD 128X64 | Resolusi: | Resolusi 128 X 64 Titik |
|---|---|---|---|
| Tipe Kaca: | STN, Positif, Transflektif | Optik: | 6:00 |
| Antarmuka: | SPI | Garis Besar Redup.: | 65,8 X 36,8 X 6,2 Mm |
| Melihat Area: | 53,0 X 24,6 Mm | Piksel Piksel: | 0,36 X 0,345 Mm |
| Suhu Operasi: | 0 °C Sampai +50 °C | Nomor PIN: | 10 pin |
| Pengontrol: | ST7567 | Modus Berkendara: | Siklus Tugas 1/64, Bias 1/9 |
| Penyambung: | COG+FPC | Kepatuhan: | Sesuai dengan REACH & RoHS |
Modul Tampilan Grafis SAEF berada dalam kisaran struktur COB/COG.Layar LCD Grafis Monokrom termasuk LCD 122x32, LCD 128x64, LCD 128x128, LCD 160x32, LCD 160x80, LCD 160x128, LCD 160x160, LCD 192x32, LCD 192x64, LCD 240x64, LCD 240x128, LCD 240x160, LCD 320x240.Modul Tampilan LCD Grafis monokrom SAEF tersedia dalam STN/FSTN dengan lampu latar LED dengan antarmuka berbeda di 6800,SPI,8080,I2C.Pilihan font karakter adalah Inggris, Jepang, Eropa, Sirilik, Ibrani, Cina Tradisional, Cina Sederhana, Korea, dll.
Gambar LCD COG 128x64, 128x64 SPI LCD Display

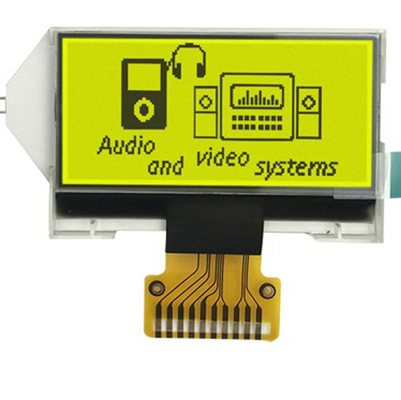

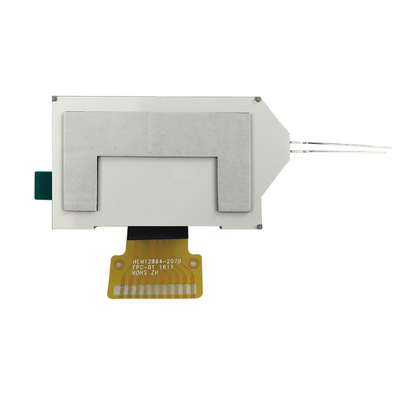

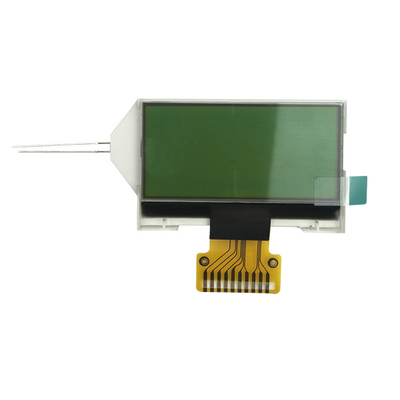

COG LCD 128x64, 128x64 SPI LCD Display Gambar Produk Nyata
