Detail produk:
|
| Produk: | Tampilkan Modul LCD 40x4 | Karakter / Kolom: | 40 Karakter x 4 baris |
|---|---|---|---|
| jenis lcd: | STN, Positif, Transflektif | Warna lampu latar: | Putih, Biru, Kuning, Merah, Hijau |
| Tegangan Operasi: | 5V, 3V opsional | Optik: | Pukul 6:00 |
| Garis Besar Redup.: | 190.0(L) x 54.0(W) x 13,1(T) mm | Area tampilan: | 149.0(L) x 30.0(W) mm |
| Metode mengemudi: | 1/16 Siklus tugas, 1/5 Bias | Suhu operasi: | -20 °C hingga +70 °C |
| Nomor PIN: | 18 pin | Pengontrol: | SPLC780D atau setara |
| Antarmuka: | MPC | Kepatuhan: | Sesuai dengan REACH & RoHS |
| Menyoroti: | LCD Karakter Alfanumerik 40x4,LCD Karakter 5V 40x4,Modul LCD Tampilan Monokrom |
||
LCD Alfanumerik 40x4 Karakter Monokrom Menampilkan STN 5V Kuning Hijau Biru Abu-abu Warna Lampu Latar LED
Tampilan LCD Karakter 40x4, Modul LCD Tampilan 40x4 Deskripsi
SF4004A adalah modul tampilan LCD Karakter 40x4 yang dibangun dengan IC pengontrol ST7066;antarmuka standarnya adalah 6800 paralel 4/8-bit dan opsi catu daya 5V atau 3.3V.Layar LCD 40x4 SF4004A ini tersedia tanpa lampu latar atau dengan opsi lampu latar LED.Layar LCD 40x4 ini tersedia dalam berbagai warna panel LCD termasuk pilihan LCD abu-abu, kuning/hijau dan biru.Modul layar LCD 40x4 ini dapat beroperasi pada suhu dari -20℃ hingga +70℃;suhu penyimpanannya berkisar dari -30℃ hingga +80℃, set karakter bawaannya mendukung opsi Inggris/Jepang, Inggris/Eropa Barat, Inggris/Eropa Skandinavia, atau Inggris/Sirilik (Rusia).
Definisi Pin:
Pin: 1--8 DB0—DB7 Data Bus
Pin 9 E1 Aktifkan Sinyal U4 (ATAS)
Pin 10 R/W Baca/Tulis Pilih
Pin 11 RS Data/Pemilihan Instruksi
Penyesuaian Kontras Pin 12 VO
Pin 13 VSS Ground (0V)
Tegangan Pasokan Pin 14 VDD untuk Logika ( +5V )
Pin 15 E2 Aktifkan Sinyal U1 (BOTTOM)
Pin 16 NC
Pin 17 LED A LED Power Supply + (5.0V)
Pin 18 LED K LED Power Supply - (0V)
| Produk: | Tampilkan Modul LCD 40x4 | Karakter / Kolom: | 40 Karakter X 4 Baris |
|---|---|---|---|
| Tipe LCD: | STN, Positif, Transflektif | Warna lampu latar: | Putih, Biru, Kuning, Merah, Hijau |
| Tegangan Operasi: | 5V, 3V Opsional | Optik: | Pukul 6:00 |
| Garis Besar Redup.: | 190.0(L) X 54.0(W) X 13,1(T) mm | Melihat Area: | 149.0(L) X 30.0(W) mm |
| Metode Mengemudi: | Siklus Tugas 1/16, Bias 1/5 | Suhu Operasi: | -20°C Hingga +70 °C |
| Nomor PIN: | 18 pin | Pengontrol: | SPLC780D Atau Setara |
| Antarmuka: | MPU | Kepatuhan: | Sesuai dengan REACH & RoHS |
Resolusi tampilan karakter standar termasuk LCD 8x2, LCD 16x1, LCD 16x2, LCD 16x4, LCD 20x2, LCD 20x4, LCD 24x2, LCD 40x2, layar LCD karakter LCD 40x4.Modul LCD karakter tersedia dalam tipe COB dan COG dengan antarmuka berbeda pada 8080, SPI, I2C. Modul tampilan karakter LCD ada dalam tampilan LCD STN/FSTN/FFSTN dengan lampu latar LED berbeda dalam warna Kuning-Hijau, Putih dan Biru.Opsi font modul karakter adalah Inggris/Jepang, Eropa, Eropa Timur, Eropa Skandinavia, Sirilik (Rusia), dan Ibrani/Arab.Kami menawarkan tampilan karakter dengan tegangan operasi 5V sebagai standar dan opsi 3V atau 3.6V juga tersedia berdasarkan permintaan.
Tampilan LCD Karakter 40x4, Modul LCD Tampilan Gambar 40x4

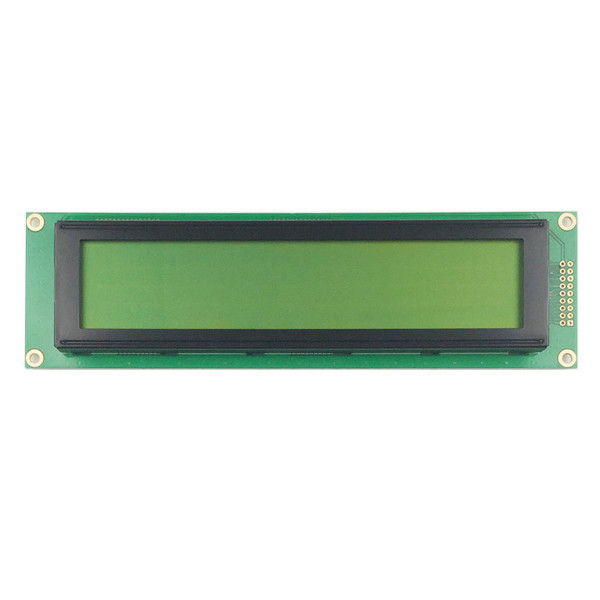

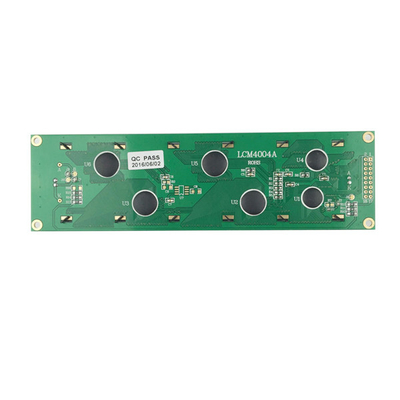

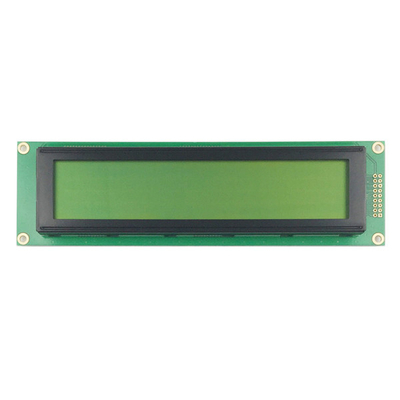

Tampilan LCD Karakter 40x4, Modul LCD Tampilan 40x4 Gambar Produk Nyata
