Detail produk:
|
| Produk: | Modul LCD COG 128x64 | Resolusi: | Grafik 128x64 |
|---|---|---|---|
| jenis lcd: | STN, Positif, Transmisif | Warna lampu latar: | Lampu Latar Hijau |
| Tegangan Operasi: | 2.8 V | Optik: | jam 6 |
| Garis Besar Redup.: | 65,0(L) x 38,6(L) x 4,9(T) mm | Area tampilan: | 53.6(L) x 28.0(W) mm |
| Metode mengemudi: | Tugas 1/64, Bias 1/7 | Suhu operasi: | -10 °C hingga +60 °C |
| Nomor PIN: | 10 pin | Pengontrol: | ST7567 atau Setara |
| Antarmuka: | MCU | Kepatuhan: | Sesuai dengan REACH & RoHS |
| Menyoroti: | 10 Pin LCD Grafis 128x64,LCD Grafis COG 128x64,Modul LCD COG Lampu Latar 128x64 |
||
Modul COG LCD 128x64 Dot Resolusi Grafis STN ST7567 Lampu Latar LED Hijau
Modul COG LCD 128x64, LCD Grafis 128x64 Deskripsi
SF12864-34 adalah modul LCD grafis tipe COG dengan dimensi VA 53.6(L) x 28.0(W).Layar monokrom modul COG LCD SAEF (Chip-on-Glass LCD Module) menyediakan tipe grafis dalam resolusi 128x32 hingga 320x240 dan tipe karakter LCD COG termasuk ukuran format 16x2, 20x2, 20x4, 24x2 dengan matriks titik 5x8.
Paket COG menawarkan kualitas tinggi dengan keunggulan bobot yang ringan, dan konsumsi daya yang rendah.Juga, tersedia untuk menambahkan papan koneksi untuk setiap item untuk mengubah antarmuka dari FPC ke pin atau kabel.Kami dapat menawarkan berbagai koneksi pin out yang sesuai dengan kebutuhan Anda.Teknologi COG LCM sangat cocok untuk aplikasi yang menuntut tampilan paket yang lebih ringkas.
Definisi Pin:
1 CS1B Chip pilih pin input
2 /RES Ketika /RES diatur ke “L” , pengaturan diinisialisasi.
3 A0 Ini menentukan apakah akses terkait dengan data atau perintah.
A0=“H” : Menunjukkan bahwa sinyal pada D[7:0] adalah data tampilan.
A0=“L” : Menunjukkan bahwa sinyal pada D[7:0] adalah perintah.
4 D6 (SCLK)
5 D7 (SDA)
6 VDDDibagi dengan VDD terminal catu daya MPU.
7 VSS Ini adalah terminal 0V yang terhubung ke sistem GND.
Tingkat tegangan bias 8 V0 untuk mengemudi LCD
9 XV0 Tegangan operasi negatif dari driver COM.
10 VG VG adalah kekuatan driver SEG
| Produk: | Modul LCD COG 128x64 | Resolusi: | Grafik 128x64 |
|---|---|---|---|
| Tipe LCD: | STN, Positif, Transmisif | Warna lampu latar: | Lampu Latar Hijau |
| Tegangan Operasi: | 2.8 V | Optik: | jam 6 |
| Garis Besar Redup.: | 65,0(L) X 38,6(W) X 4,9(T) mm | Melihat Area: | 53.6(L) X 28.0(W) mm |
| Metode Mengemudi: | Tugas 1/64, Bias 1/7 | Suhu Operasi: | -10 °C Hingga +60 °C |
| Nomor PIN: | 10 pin | Pengontrol: | ST7567 Atau Setara |
| Antarmuka: | MCU | Kepatuhan: | Sesuai dengan REACH & RoHS |

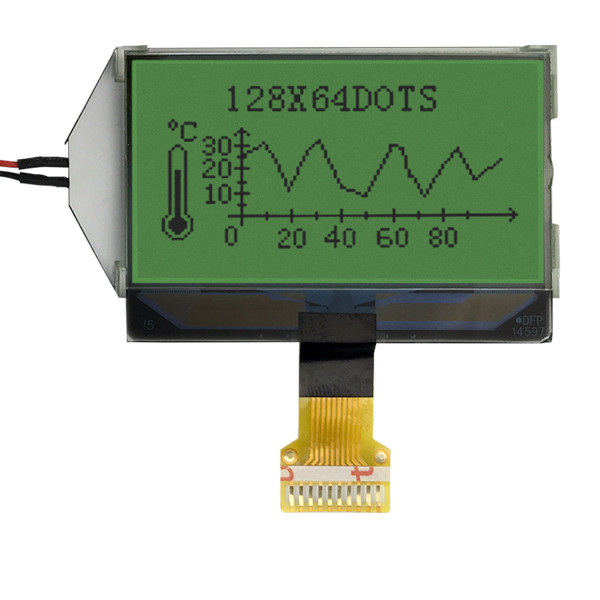

Modul COG LCD 128x64, Gambar LCD Grafis 128x64

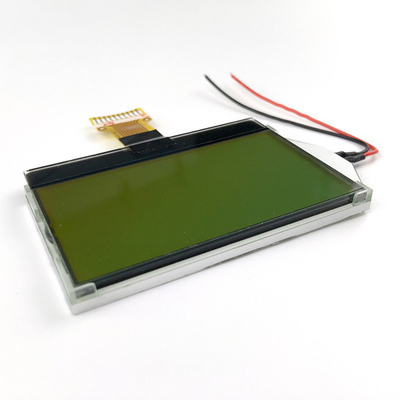

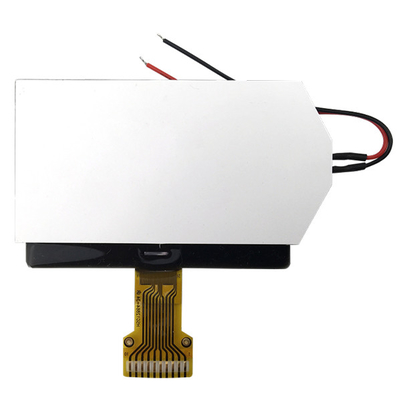

Modul COG LCD 128x64, LCD Grafis 128x64 Gambar Produk Nyata
