Detail produk:
|
| Produk: | Layar LCD Grafis 240x128 | Resolusi: | 240x128 titik |
|---|---|---|---|
| tipe LCD: | FSTN, Positif, Transfleksif | Optik: | 06:00 |
| Garis Besar Redup.: | 66,0(P) x 44,3(L) x 5,1(T) mm | area pandang: | 61.0(L) x 33.8 ((W) mm |
| Titik Pitch: | 0,21x0,21mm | Metode Mengemudi: | Siklus tugas 1/128, Bias 1/12 |
| Suhu Operasi: | -20°C hingga +70°C | Nomor PIN: | 30 pin (dapat disesuaikan) |
| Antarmuka: | MCU (Dipersonalisasi) | VDD: | 3V |
| Konektor: | Memasukkan (Dapat Disesuaikan) | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Layar LCD Grafis Monokrom 240x128,Layar LCD Grafis Monokrom MCU,LCD Grafis 8Bits 240x128 |
||
Graphic LCD Display 240x128 Dots Resolution FSTN Positive UC1638C 8 Bit MCU Interface Dengan Lampu Belakang LED Putih 3V
240x128 Graphic LCD Module Deskripsi
SF-240128-004A adalah modul tampilan LCD grafis 240x128 COG monokrom. Ukuran modul adalah 66,0 x 44,3 x 5,1 mm; area penayangan adalah 61 x 33,8 mm. Seri ini memiliki IC UC1638C,mendukung antarmuka 6800 (default); pilihan lain yang tersedia untuk antarmuka adalah 8080, 3-line/4-line SPI. Tegangan logis dari modul LCD ini berkisar dari 3V-3.6V; nilai khas adalah 3V. Modul bekerja dalam suhu dari -20°C sampai + 70°C.Rentang suhu penyimpanan adalah dari -30°C sampai + 80°C.
| Produk: | Tampilan grafis LCD 240x128 | Resolusi: | 240x128 Titik |
|---|---|---|---|
| Jenis LCD: | FSTN, Positif, Transfleksif | Optik: | 6Jam 3:00 |
| Rancangan Dim.: | 66.0(L) X 44.3 ((W) X 5.1 ((T) mm | Area melihat: | 61.0(L) X 33.8 ((W) mm |
| Dot Pitch: | 0.21 x 0,21 mm | Metode mengemudi: | Kekuatan, 1/12 Kekuatan, 1/12 |
| Suhu operasi: | -20°C sampai +70°C | Nomor pin: | 30 Pin (Dapat disesuaikan) |
| Antarmuka: | MCU (Dipersonalisasi) | VDD: | 3V |
| Konektor: | Plugging (Dipersonalize) | Kepatuhan: | Sesuai dengan REACH & RoHS |
SAEF Technology adalah produsen profesional Karakter dan Graphic LCD. Tampilan LCD grafis SAEF (tampilan kristal cair) tersedia dalam format dot matrix resolusi grafis termasuk 96x16,122x32, 128x64, 128x128, 144x32, 160x128, 160x160, 160x32, 160x80, 192x64, 192x128, 240x64, 320x240 dan lain-lain. Ukuran termasuk 2 "LCD, 2.5" LCD, 3" LCD, 3. "LCD, 4" LCD Display, dan lain-lain.Modul LCD Graphic SAEF termasuk pilihan polariser yang berbeda dalam reflektifLampu LED kami tersedia dalam berbagai warna termasuk kuning/hijau, putih, biru, merah, amber dan RGB.
Kami memiliki berbagai macam layar grafis LCD dengan berbagai kombinasi lampu latar dan jenis LCD.LCD grafis SAEF dapat digunakan pada peralatan instrumen dan mesin industri serta peralatan rumah tangga listrik, elektronik konsumen termasuk barang putih, sistem POS, aplikasi rumah tangga, instrumen industri, otomatisasi, sistem tampilan audio / visual, dan perangkat medis.
240x128 Graphic LCD Module Gambar
Definisi Pin:
Pin1-Pin8, DB7~DB0
Pin9, RST
Pin10, CS0
Pin11, C0/A0
Pin12, WR0
Pin13, WR1
Pin14, BM1
Pin15, BM0
Pin16, ID
Pin17, POR-DIS
Pin18, VSS
Pin19, VDD
Pin20, TST4
Pin21, VLCD
Pin22, VA0-
Pin23, VA1-
Pin24, VA1+
Pin25, VA0+
Pin26, VB0-
Pin27, VB1-
Pin28, VB1+
Pin29, VB0+
Pin30, NC

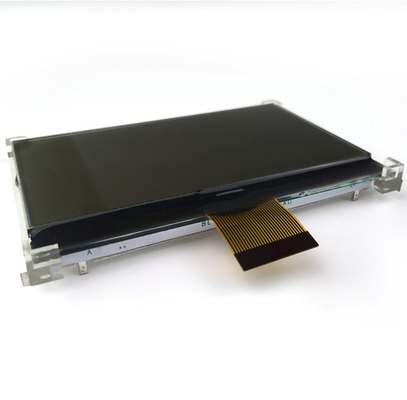

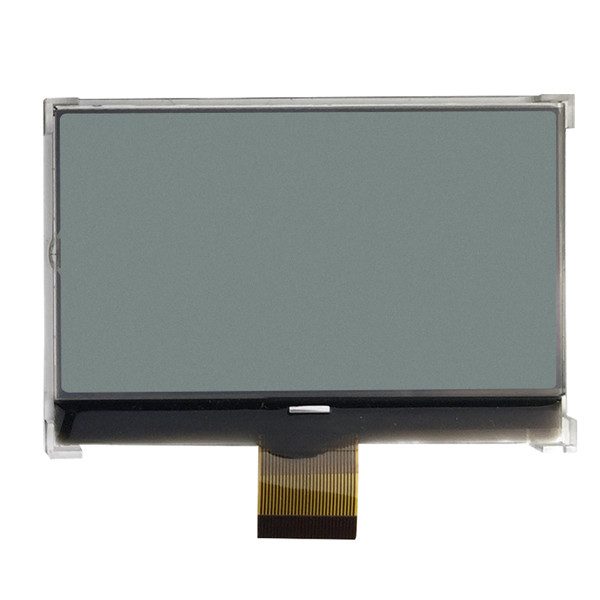

240x128 Graphic LCD Module Gambar Produk Nyata
