Detail produk:
|
| Produk: | Layar OLED Grafis 2,8" Inci | Resolusi: | 256x64 piksel |
|---|---|---|---|
| Mode Tampilan: | Matriks Pasif | antarmuka: | Antarmuka 3/4 SPI, 6800 8080 |
| Optik: | Semua Sudut Pandangan | Garis Besar Redup.: | 97,0 (P) x 32,5 (L) x 6,4 (T) mm |
| Daerah Aktif: | 69,1 (P) x 17,26 (L) mm | Lapangan Piksel: | Ukuran: 0,27x0,27mm |
| Metode Mengemudi: | 1/64 Siklus Kerja | Suhu Operasi: | -40°C hingga +85°C |
| suhu penyimpanan: | -45°C sampai +90°C | IC pengemudi: | COF SSD1322 |
| Tegangan suplai: | 3V | Skala Abu-abu: | 16 Skala Abu-abu |
| Nomor PIN: | 7 pin header, 4 pin opsional | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Layar OLED 256x64 6800,8080 Layar OLED 256x64,Layar OLED SPI 2 |
||
OLED 2,8 inci 256x64 Display, Grey Scale OLED 2,8 inci Deskripsi
Dioda Pengeluar Cahaya Organik (OLED) adalah teknologi generasi baru, gambar yang lebih terang dan lebih jelas dengan kecepatan respons yang lebih lincah.SFOM280YZ16-25664WB-01Tampilan OLED terbuat dari 256 x 64 titik warna tunggal. modul OLED ini ringan, daya rendah dan kecil, ada berbagai antarmuka opsional; itu default 3 dan 4 jalur SPI,pilihan yang tersedia 6800Modul ini terbuat dari COB OLED memiliki keuntungan dari modul yang mudah dipasang pada aplikasi pelanggan karena memiliki papan PCB di atasnya.
SFOM280YZ16-25664WB-01 adalah modul tampilan OLED matriks titik 256x64 COF tipe grafis matriks pasif. Ukuran area aktif adalah 2,8 ′′ diagonal dengan dimensi modul 97 x 32,5 mm.8 inci layar OLED memiliki built-in IC SSD1322U, dan menawarkan rasio kontras tinggi 20.000: 1. Ada banyak pilihan antarmuka untuk dipilih, termasuk 6800, 8080 dan antarmuka SPI.nilai tipikal adalah 3V. Warna emitting yang tersedia adalah kuning, biru langit dan dukungan skala abu-abu.Sistem POS, barang putih, aplikasi rumah tangga, instrumen industri, otomatisasi, sistem tampilan audio/visual, peralatan perawatan pribadi, barang rumah tangga, tampilan mobil,Tampilan informasi dinamis dll.
Fitur
| Produk: | 2.8 "Inch Graphic OLED Screen | Resolusi: | 256x64 piksel |
|---|---|---|---|
| Mode Tampilan: | Matriks pasif | Antarmuka: | 3/4 SPI, 6800 8080 Antarmuka |
| Optik: | Semua Sudut Pandangan | Outline Dim.: | 97.0(L) X 32,5 ((W) X 6,4 ((T) mm |
| Area Aktif: | 69.1 ((L) X 17..26 ((W) mm | Pixel Pitch: | 0.27 x 0.27 mm |
| Metode mengemudi: | 1/64 Siklus Tugas | Suhu operasi: | -40°C sampai +85°C |
| Temp penyimpanan: | -45°C sampai +90°C | Pengemudi IC: | COF SSD1322 |
| Tegangan suplai: | 3V | Skala abu-abu: | 16 Skala Abu-abu |
| Nomor Pin: | 7 Pin Header, 4 Pin Opsional | Kepatuhan: | Sesuai dengan REACH & RoHS |
OLED 2,8 inci 256x64 Tampilan, Skala Abu-abu OLED 2,8 inciMenggambar
Definisi Pin
| Pin No. | Simbol |
| 1 | VSS |
| 2 | VCC_IN |
| 3 | NC |
| 4 | D0/CLK |
| 5 | D1/DIN |
| 6 | D2 |
| 7 | D3 |
| 8 | D4 |
| 9 | D5 |
| 10 | D6 |
| 11 | D7 |
| 12 | E/RD# |
| 13 | R/W# |
| 14 | D/C# |
| 15 | RES# |
| 16 | CS# |
Karakteristik optik
|
|
Simbol | Ketentuan | Min | Jenis | Maksimal |
Satuan |
| Cahaya | Lbr |
Dengan Polarizer |
60 | 80 | - | cd/m2 |
| C.I.E. (Bodas) | (x) (y) | Tanpa Polarizer | 0.280.29 | 0.32 0.33 | 0.360.37 | |
| Kontras Kamar Gelap | CR | - | >2000:1 | - | ||
| Sudut Tampilan | > 160 | - | - | tingkat- |

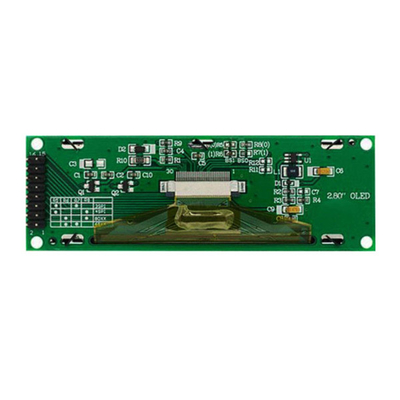

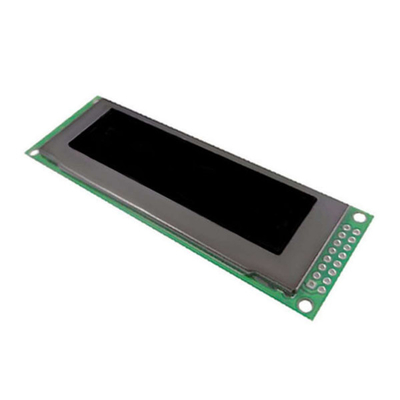

OLED 2,8 inci 256x64 Tampilan, Skala Abu-abu OLED 2,8 inci Gambar Produk
