Detail produk:
|
| Produk: | 2.23 inci Graphic OLED Screen | Resolusi: | Resolusi Titik 128x32 |
|---|---|---|---|
| Mode Tampilan: | Matriks Pasif | Optik: | Semua Sudut Pandangan |
| Garis Besar Redup.: | 74.1.0(P) x 33.1(L) x 7.4(T) mm | Daerah Aktif: | 55,02(P) x 13,1(W) mm |
| Lapangan Piksel: | 0,43x0,41mm | Metode Mengemudi: | 1/32 Siklus tugas |
| Suhu Operasi: | -40°C hingga +70°C (Dapat disesuaikan) | Nomor PIN: | 4 pin dan 9 pin opsional |
| antarmuka: | Antarmuka SPI dan IIC opsional | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Modul Tampilan Grafis OLED 128x32,Modul Tampilan Grafis OLED 2,23 Inci |
||
SFOM223YZ49-12832WBYG-01 Spesifikasi.pdf
OLED SPI 2.23", 128x32 SPI OLED Display Module Pengantar Produk
Dioda pemancar cahaya organik (OLED) adalah teknologi generasi berikutnya yang memungkinkan gambar yang lebih terang, lebih jelas dan respon yang lebih cepat.Model 23 inci SFOM223YZ49-12832WBGY-01 layar OLED terbuat dari 128 x 32 titik monokromModul OLED ini ringan, konsumsi daya rendah, ukuran kecil, dan memiliki opsi antarmuka yang berbeda, defaultnya adalah SPI, dan pilihan yang tersedia adalah IIC dan port paralel.Modul ini terbuat dari COB OLED, yang memiliki keuntungan karena mudah untuk mengikat modul untuk aplikasi pelanggan karena papan PCB di atasnya.
Modul SFOM223YZ49-12832WBGY-01 OLED awalnya tidak memiliki sentuhan, tetapi panel sentuh dapat disesuaikan.mesin kasir, perangkat genggam, mesin pesanan mobile, dll.
Fitur
1. Layar mini OLED 2,23 inci ini memiliki resolusi 128X32 dan chipset SSD1305.
2Modul layar OLED 2,23 inci ini memiliki konsumsi daya yang sangat rendah: pencahayaan layar penuh 0,08w.
3. 9 pin ini OLED display 2.23 inci memiliki empat lubang pemasangan untuk pemasangan mudah,
4Produk OLED 128x32 berukuran 2.23 inci ini dirancang untuk tipe SPI, IIC dan antarmuka paralel opsional.
5. Produk OLED 4pin 2,23 inci ini mendukung berbagai chip kontrol: sepenuhnya kompatibel dengan seri Arduino 51, seri msp430, stm32/2 CSR IC, dll.
6. Tegangan catu daya dari produk SPI 2.23 inci OLED ini adalah DC 3V-5V.
7. ini 2.23 inci OLED display module adalah tertanam driver IC. itu dapat berkomunikasi dengan 2C / IIC Interface hanya perlu 2 I / O port
8. Produk OLED 2,23 inci 128x32 ini kompatibel dengan MMDVM, Pi-Star, dan kompatibel dengan Raspberry pi.
9. Produk 128x32 SPI OLED 2,23 inci ini adalah desain self-luminous, tidak perlu lampu latar, layar dapat self-luminous; Ini memiliki kontras tinggi, titik-titik cerah dan tajam, bahkan font kecil cukup mudah dibaca.
10. modul tampilan OLED 2,23 inci tidak ada font tertanam di dalam pengontrol OLED, pengguna dapat membuat font melalui perangkat lunak generasi font.
| Produk: | 2.23 inci Graphic OLED Screen |
| Resolusi: | Resolusi titik 128x32 |
| Antarmuka: | Antarmuka SPI dan IIC Opsional |
| Nomor Pin: | 4 Pin dan 9 Pin Opsional |
| Optik: | Semua Sudut Pandangan |
| Mode Tampilan: | Matriks pasif |
| Outline Dim.: | 74.1.0(L) X 33.1 ((W) X 7.4 ((T) (mm) |
| Area Aktif: | 55.02 ((L) X 13.1 ((W) (mm) |
| Metode mengemudi: | 1/32 Siklus Tugas |
| Pixel Pitch: | 0.43 x 0,41 (mm) |
| Suhu operasi: | -40°C sampai +70°C (Diperbaiki) |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

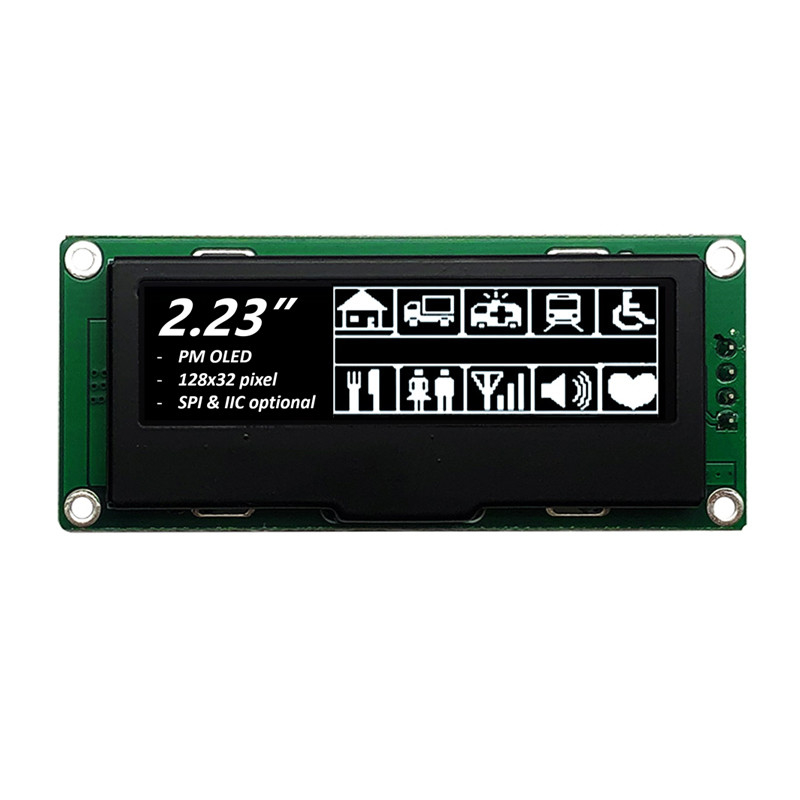

OLED SPI 2.23", 128x32 SPI OLED Display Module Gambar Produk
OLED SPI 2.23", 128x32 SPI OLED Display Module Gambar produk
Fasilitas Pabrik dan Sertifikat
Produsen Modul Tampilan OLED Profesional
Layar OLED grafis SAEF Technology tersedia dalam tiga konfigurasi mekanis, termasuk teknologi matriks pasif COB, COG, dan TAB.Resolusi OLED grafis monokrom tersedia dalam layar grafis OLED 50x16, 64x128 OLED, 100x8 OLED grafis, 100x16 OLED, 100x32 grafis OLED, 200x16 grafis OLED, OLED 128x32, OLED layar 128x64, OLED 128x128, dan 256x64 OLED layar.Tampilan grafis OLED dalam keluarga produk SAEF memiliki pengontrol dan antarmuka internal, termasuk paralel, serial, dan I2C OLED, SPI OLED. Modul tampilan OLED ini tersedia dengan tegangan drive 3V atau 5V, tergantung pada resolusi / warna.
SAEF menawarkan berbagai modul layar OLED dari 0,49 inci hingga 5,5 inci OLED, seperti layar mikro OLED 0,49 inci, layar mini OLED 0,66 inci, layar OLED 0,69 inci, layar OLED 0,91 inci, layar OLED 0,66 inci.95 inci OLED, layar OLED 0,96 inci, layar OLED 1,5 inci, layar OLED 2 inci, layar OLED 2,4 inci, layar OLED 2,7 inci, layar OLED 3,12 inci, layar OLED 5,5 inci, dan solusi desain khusus.
Modul tampilan OLED kecil SAEF sangat ideal untuk banyak perangkat yang membutuhkan panel tampilan elektronik.instrumen industri, sistem POS, otomatisasi, sistem tampilan audio-visual, perangkat medis, peralatan perawatan pribadi, barang rumah tangga, tampilan mobil, tampilan informasi dinamis, dan banyak lagi.
