Detail produk:
|
| Produk: | TFT 4 inci | Resolusi: | 320X320 Piksel |
|---|---|---|---|
| antarmuka: | SPI MCU | Layar sentuh: | dengan PCAP CTP |
| Dimensi Sentuh: | 84.0(W) x84.0 ((H) x3.37 ((T) (mm) | Melihat arah: | Semua Sudut Pandangan |
| Nomor PIN: | 40 PIN | Hubungan: | ZIF |
| Luminansi Permukaan: | 300 cd/m2 | Pasokan Daya: | 3.3 V |
| Konsumsi saat ini: | 20 mA | Suhu Operasi: | -20 ℃ hingga +70 ℃ |
| SEUMUR HIDUP: | 40000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Panel LCD 4 Inci 320x320,4 Panel LCD 4 Inci 3.3V,LCD TFT MCU 4 Inci |
||

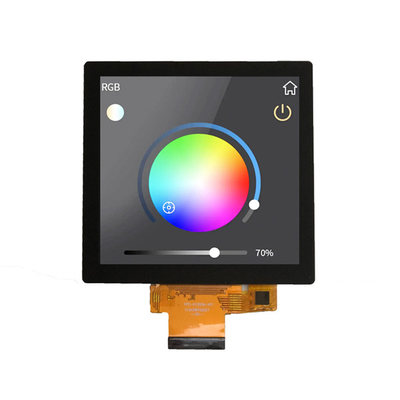

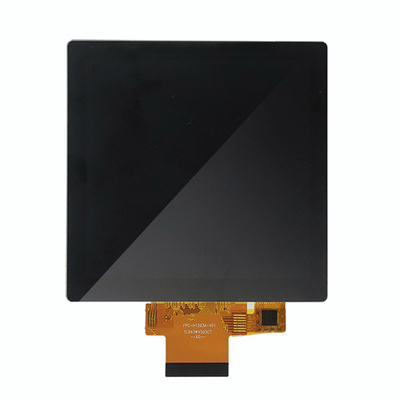

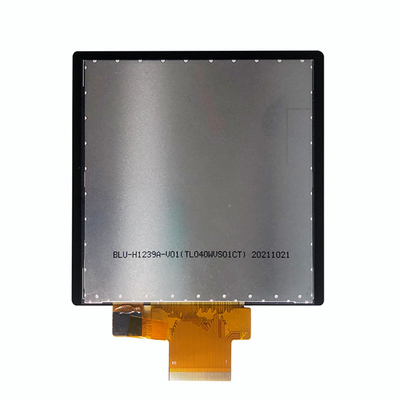

Tentang item ini SF-TO400DX-8979A-CT
Tingkatkan proyek Anda dengan kami Pabrik Supply 4-Inch TFT LCD Display Panel, dengan resolusi 320 x 320 persegi yang tajam.menjadikannya solusi yang sempurna untuk berbagai aplikasi termasuk elektronik konsumen, perangkat genggam, dan peralatan industri.
Fitur Utama:
Aplikasi:Sempurna untuk berbagai sektor termasuk:
Mengapa Pilih Panel TFT LCD 4 Inci Kami?
Diproduksi dengan ketepatan dan kualitas dalam pikiran, panel LCD TFT kami memastikan fungsi dan kinerja yang tahan lama.Ideal untuk pengembang dan produsen yang mencari layar yang dapat diandalkan dan resolusi tinggi untuk proyek inovatif.
Spesifikasi:
Transformasi produk Anda dengan Pabrik Penyediaan kami 4-Inch TFT LCD Display Panel.Pesan hari inidan pengalaman kualitas visual yang tak tertandingi dan kinerja untuk proyek Anda berikutnya!
| Produk: | TFT 4′′ Inch |
|---|---|
| Resolusi: | 320X320 piksel |
| Antarmuka: | MCU SPI |
| Layar sentuh: | Dengan PCAP Capacitive Touch Screen |
| Dimensi lensa: | 84.0(W) x 84.0 (H) x 3.37 (T) mm |
| Arah melihat: | Semua sudut pandang (85/85/85/85) |
| Nomor Pin: | 40 pin |
| Koneksi: | Penghubung |
| Luminance permukaan: | 300 Cd/m2 |
| Kekuatan pasokan: | 3.3 V |
| Konsumsi saat ini: | 20 mA |
| Operasi Temp.: | -20°C sampai +70°C |
| Waktu Hidup: | 40000 jam |
| Kepatuhan: | Sesuai dengan REACH & RoHS |
Dimensi Luar
Definisi Pin Antarmuka
| Pin No. | Simbol | Deskripsi | Saat tidak digunakan | |||
| 1 | LEDA | B/L pin positif | ️ | |||
| 2 | LEDK | B/L pin negatif | ️ | |||
| 3 | LEDK | B/L pin negatif | ️ | |||
| 4 | GND | Tanah | ️ | |||
| 5 | VCI | Sumber daya listrik (2.8-3.3V) | ️ | |||
| 6 | IOVCC | Sumber daya I/O (1.8-3.3V) | ️ | |||
| 7 | TE | Kekuatan efek merobek | Buka | |||
| 8 | CS | Pin pemilih chip, kurang aktif. | ️ | |||
| 9 | RS | Tampilkan data/pilihan perintahDCX= ∆ 1 ∆: Tampilkan data atau parameter. DCX = 0: daftar indeks / perintah. |
️ | |||
| 10 | WR/SCK | Menulis memungkinkan di MCU interface.In SPI mode, pin ini sck | ️ | |||
| 11 | RD | Membaca aktif | GND | |||
| 12 | SDI | SPI interface input/output pin. | ️ | |||
| 13 | SDO | SPI interface output pin. | ️ | |||
| 14 | GND | Tanah | ️ | |||
| 15-30 | D0-D15 | Masukan sinkronisasi horizontal | GND | |||
| 31 | Reset | Sinyal ini akan mengatur ulang perangkat dan harus diterapkan untuk benar menginisialisasi chip | ️ | |||
| 32 | IM2 | IM0 = 0 | IM2 = 0 | MCU 16 BIT | D[ 15:0] digunakan | ️ |
| IM0= 1 | IM2 = 0 | MCU 8 BIT | D[7:0] digunakan | |||
| 33 | IM0 | IM0= 1 | IM2= 1 | 4Line SPI | CS,RS,SCK.SDI | ️ |
| IM0 = 0 | IM2= 1 | Reservasi | ️ | |||
| 34 | GND | Tanah | ️ | |||
| 35 | TP_INT | TP Interrupt ke host | Buka | |||
| 36 | TP_SDA | Masuk dan keluar data TP I2C | Buka | |||
| 37 | TP_SCL | Masukan jam TP I2C | Buka | |||
| 38 | TP_RES | TP reset eksternal, Low aktif | Buka | |||
| 39 | TP_VCI | Sumber daya TP (2.8-3.3V) | Buka | |||
| 40 | GND | Tanah | ️ | |||
