Detail produk:
|
| Produk: | OLED 0,96 inci 4 pin I2C | Resolusi: | 96x16 Piksel |
|---|---|---|---|
| Struktur: | COG + PCB | antarmuka: | Antarmuka I2C |
| IC pengemudi: | SSD1306 atau setara | Layar sentuh: | Dapat disesuaikan |
| Melihat arah: | Semua Sudut Pandangan | Garis Besar Redup.: | 32,54×10×2,4mm |
| Hubungan: | Pin Logam | Nomor PIN: | 4 Pin |
| Suhu Operasi: | -40 ℃ hingga +80 ℃ | suhu penyimpanan: | -40 ℃ hingga +85 ℃ |
| Waktu hidup: | 50.000 jam @ 60cd/m2 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Modul Tampilan OLED 4Pins,Modul Tampilan OLED 96x16,Tampilan OLED 96x16 0 |
||
SFOM069YZ4-9616WB-01 Spesifikasi.pdf
0.69" 96x16 OLED, 4 pin IIC 0,69 inci OLED Module Display Deskripsi
SFOM069YZ4-9616WB-01 adalah COG grafis dengan modul PCB OLED, yang terbuat dari resolusi 96x16 piksel, ukuran diagonal 0,69 inci. SFOM069YZ4-9616WB-01 dibangun dengan SSD1306 IC;Ini mendukung antarmuka I2C, 1/16 tugas mengemudi. Ia memiliki kontur PCB ukuran 32,54 × 10 mm dengan lubang pemasangan di atas kapal dan 4x1 pin logam pada modul.
1. antarmuka komunikasi serial IIC, kabel sederhana, hanya 2 jalur sinyal, terhubung ke catu daya dengan jalur 4PIN, mudah digunakan;
2. Warna putih, sudut pandang: lebih dari 160 derajat, Kompatibel untuk arduino, seri 51, ESP, STIM32 / 2, chip SCR.
3Konsumsi daya rendah: 0.05W selama operasi normal, Tegangan Dukungan: 3.3V DC, Suhu Kerja: -40C-80C derajat.

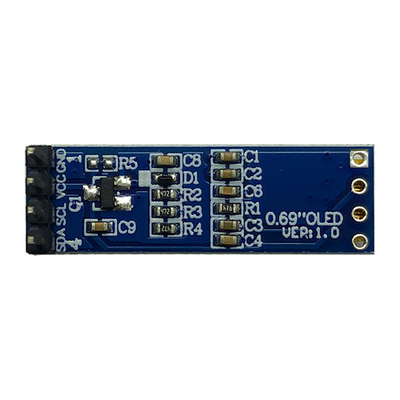

Definisi Pin
Pin 1, GND, Gound dari sirkuit logika ini adalah pin tanah.
Pin 2, VCC, power supply untuk OLED, ini adalah pin catu daya tegangan.
Pin 3, SCL, Input jam serial SCL
Pin 4, SDA, input data serial SD
Informasi Produk
| Produk: | 0.96 inci OLED 4 Pin I2C | Resolusi: | 96x16 piksel |
|---|---|---|---|
| Struktur: | COG + PCB | Antarmuka: | Antarmuka I2C |
| Pengemudi IC: | SSD1306 atau setara | Layar sentuh: | Dapat disesuaikan |
| Arah melihat: | Semua Sudut Pandangan | Outline Dim.: | 32.54 × 10 × 2,4 mm |
| Koneksi: | Pin Logam | Nomor Pin: | 4 pin |
| Operasi Temp.: | -40°C sampai +80°C | Temp penyimpanan: | -40°C sampai +85°C |
| Umurnya: | 50,000 Jam @ 60cd/m2 | Kepatuhan: | Sesuai dengan REACH & RoHS |
FAQ
Bisa minta sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas. Sampel campuran dengan nomor item yang berbeda dapat diterima.
Q2. Bagaimana dengan lead time?
A: Untuk produk off-shelf, sampel dalam stok segera. 1-1,5 minggu untuk pembuatan ulang sampel. 4-6 minggu untuk produksi massal. Untuk produk desain, 2-3 hari untuk proposal counter drawing;2 minggu untuk pengambilan sampel pada persetujuan cetak; 5-6 jam untuk uji coba / produksi massal pada persetujuan sampel.
Q3. Apakah Anda memiliki batas MOQ untuk pesanan sampel dan produksi?
A: MOQ rendah. 3-5 pcs untuk pemeriksaan sampel tersedia. MOQ produksi massal biasanya 1K / lot. Kami mendukung qty lebih rendah dari MOQ MP untuk pesanan jalur / PP.
Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Pengiriman dengan DHL, UPS, FedEx atau TNT. Dibutuhkan 5-7 hari untuk tiba. Pengiriman udara dan laut juga opsional.
Q5. Bagaimana untuk melanjutkan pesanan untuk modul LCD?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga pelanggan mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.
Q6. Apakah OK untuk mencetak logo saya pada produk LCD?
A: Ya. Mohon informasikan secara resmi pada tahap desain, dan kami akan membuat sampel dengan logo Anda untuk tes sampel dan persetujuan Anda. Pada persetujuan sampel, produksi massal akan mengikuti sampel yang disetujui.
Q7: Apakah Anda menawarkan garansi untuk produk?
A: Ya, kami menawarkan garansi 1 tahun untuk produk kami.
T8: Bagaimana menangani yang rusak?
A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
Kedua, selama masa garansi, kami akan mengirimkan LCD baru dengan pesanan baru untuk jumlah kecil.Kami akan memperbaikinya dan mengirimnya kembali kepada Anda atau kami dapat mendiskusikan solusi termasuk panggilan ulang sesuai dengan situasi nyata.

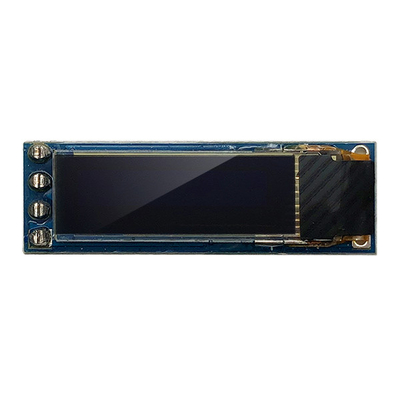

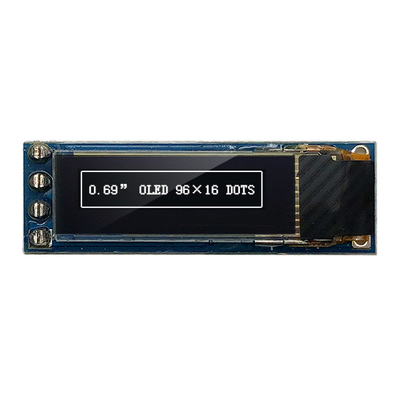

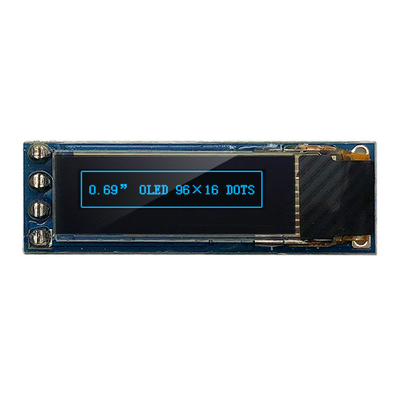

0.69" 96x16 OLED, 4 pin IIC 0,69 inci Modul OLED Gambar Produk
0.69" 96x16 OLED, 4 pin IIC 0,69 inci Modul OLED Gambar Produk
