Detail produk:
|
| Produk: | 0.96 inci layar OLED 7 pin | Struktur: | COG + PCB |
|---|---|---|---|
| Resolusi: | 128x64 piksel | Antarmuka: | SPI (I2C opsional) |
| Melihat Algle: | Semua Sudut Pandang | Nomor PIN: | 7 pin (opsional 4 pin) |
| Warna: | Putih dan biru opsional | Ukuran modul: | 27,5(L)×27,8(T)×2,7(T) mm |
| Kaca: | PMOLED (Pasif Matrix OLED) | Pengontrol: | SSD1306 atau setara |
| Sumber daya listrik: | 3V / 5V | Operasi Temp.: | -40 ℃ hingga +85 ℃ |
| Rasio Kontras: | 2000 : 1 ( Kontras Ruangan Gelap ) | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Layar OLED I2C 0,96 Inci,Layar OLED SPI 0 |
||
7 Pin 0,96 Inch OLED Display Module SPI I2C 3V Putih PMOLED Dengan SSD1306 Driver IC
12864 OLED, 0,96" SPI 7 Pin, SSD1306 OLED Display (COG+PCB) Deskripsi
Model SFOM096YZ7-12864WB-01 adalah ekstensi dari SF-OS096YZ7-12864WB-01 dengan papan PCB pada modul; Ukuran 0,96 inci secara diagonal dan terbuat dari 128x64 piksel.Papan PCB ini dengan empat lubang pemasangan adalah cara yang mudah bagi pelanggan untuk mengamankan modul untuk aplikasi mereka. Modul SFOM096YZ7-12864WB-01 memiliki built-in SSD1306 IC; Dukungan antarmuka SPI 4-kabel; Opsional antarmuka I2C, siklus kerja drive 1/64, tegangan pasokan logika adalah 3.3V ~ 5V, tingkat I / O adalah 5V hingga 3V,dengan sirkuit konversi, tampilan 50% check board arus adalah 80mA @ 3.3VDD (biasanya).
Modul OLED ini cocok untuk aplikasi rumah pintar, peralatan medis, kontrol cerdas, instrumentasi, dll. dan dapat beroperasi pada suhu dari -40 °C hingga +85 °C;
Fitur
1Layar mini OLED 0,96 inci ini memiliki resolusi 128X64 dan chipset SSD1306.
2Modul layar OLED 0,96 inci ini memiliki konsumsi daya yang sangat rendah: pencahayaan layar penuh 0,08w.
3Layar micro OLED 0,96 inci ini memiliki empat lubang pemasangan untuk pemasangan yang mudah.
4Produk OLED 12864 0,96 inci ini dirancang untuk tipe SPI, IIC opsional.
5. Produk OLED 7pin 0,96 inci ini mendukung berbagai chip kontrol: sepenuhnya kompatibel dengan seri Arduino 51, seri msp430, stm32/2 CSR IC, dll.
6. Tegangan catu daya dari produk SPI 0,96 inci OLED ini adalah DC 3V-5V.
7. Ini 0,96 inci OLED display module adalah tertanam driver IC. itu dapat berkomunikasi dengan 2C / IIC Interface hanya perlu 2 I / O port
8. Produk OLED 0,96 inci 128x64 ini kompatibel dengan MMDVM, Pi-Star, dan kompatibel dengan Raspberry pi.
9. Produk 12864 SPI OLED 0,96 inci ini adalah desain self-luminous, tidak perlu lampu latar, layar dapat self-luminous; Ini memiliki kontras tinggi, titik-titik cerah dan tajam, bahkan font kecil cukup mudah dibaca.
10. layar OLED 0,96 inci tidak ada font tertanam di dalam pengontrol OLED, pengguna dapat membuat font melalui perangkat lunak generasi font.
Spesifikasi Produk
| Produk: | 0.96 inci layar OLED 7 pin |
| Resolusi: | 128x64 piksel |
| Struktur: | COG + PCB |
| Antarmuka: | SPI (I2C Opsional) |
| Nomor Pin: | 7 Pin |
| Ukuran modul: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| Kontroler: | SSD1306 atau setara |
| Menonton Algle: | Semua Sudut Pandangan |
| Warna: | Putih dan Biru Opsional |
| Kaca: | PMOLED (Pasif Matrix OLED) |
| Sumber Daya: | 3V / 5V |
| Rasio kontras: | 2000: 1 (Kontras Kamar Gelap) |
| Operating Temp.: | -40°C sampai +85°C |
| Kepatuhan: | Sesuai dengan REACH & RoHS |
12864 OLED, 0,96" SPI 7 Pin, SSD1306 OLED Display (COG+PCB)Menggambar

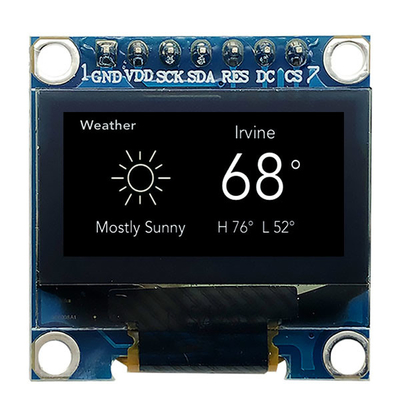

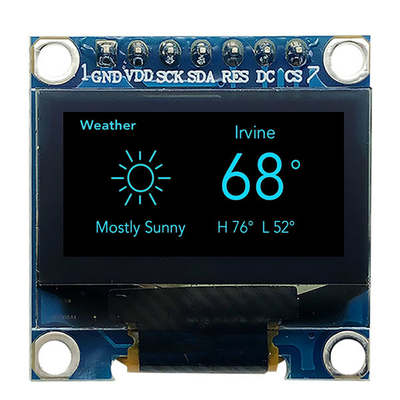

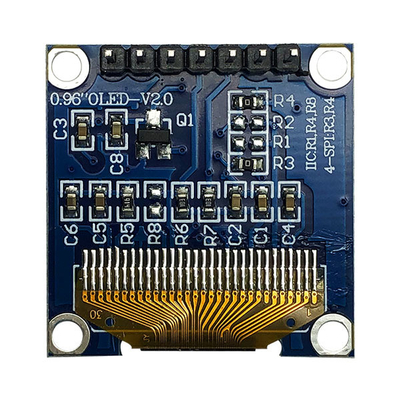

12864 OLED, 0,96" SPI 7 Pin, SSD1306 OLED Display (COG+PCB) Gambar produk
