Detail produk:
|
| Produk: | OLED SPI 1,3 inci 7 Pin | Resolusi: | Grafik 128x64 |
|---|---|---|---|
| Antarmuka: | SPI | Melihat Algle: | Semua Sudut Pandang |
| Nomor PIN: | 7 pin | Warna: | Putih Biru opsional |
| Ukuran modul: | 35,5(L)×33,6(T)×2,6(T) (mm) | Kaca: | PMOLED (Pasif Matrix OLED) |
| Pengontrol: | SH1106 atau Setara | Operasi Temp.: | -40 ℃ hingga +85 ℃ |
| Rasio Kontras: | 2000 : 1 ( Kontras Ruangan Gelap ) | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Layar OLED SPI 1.3 Inci,Layar OLED 7 Pin 1.3 Inci,SH1106 1.3 inci oled i2c |
||
SFOM 130YZ7-12864WB-01 Spesifikasi.pdf
1.3 inci OLED, SPI OLED Display Deskripsi
Model SFOM130YZ7-12864WB-01 adalah item ekstensi dari SF-OS130YZ-12864WB-01 yang memiliki papan PCB pada modul; ukuran diagonalnya 1,3 inci, terbuat dari 128x64 piksel.Papan PCB ini dengan empat lubang pemasangan adalah metode yang mudah bagi pelanggan untuk memperbaiki modul pada aplikasi mereka. Modul SFOM130YZ7-12864WB-01 dibangun dengan SH1106 IC; mendukung antarmuka SPI 4-kabel; antarmuka I2C opsional, tugas mengemudi 1/64, tegangan pasokan untuk logika adalah dari 3.3V ~ 5V,Tingkat I/O 5V sampai 3V dengan sirkuit konversi, tampilan dengan 50% arus check board adalah 80mA @ 3.3VDD (nilai khas). koneksi modul adalah 7 pin header, opsional 4 pin header pin koneksi.
Modul OLED ini cocok untuk aplikasi rumah pintar, perangkat medis, kontrol cerdas, meter, dll. dapat beroperasi pada suhu dari -40 °C hingga +85 °C;
1. 1,3 inci mini OLED display dengan resolusi 128X64 dan SH1106 chipset
2Konsumsi daya yang sangat rendah: pencahayaan layar penuh 0,08w
3. Empat lubang pemasangan untuk pemasangan mudah
4. Tipe antarmuka: SPI (bisa diubah menjadi IIC)
5. Mendukung berbagai chip kontrol: sepenuhnya kompatibel dengan Arduino 51 seri, msp430 seri, stm32/2 CSR IC, ETC
6Tegangan daya: DC 3V - 5V
Fitur
| Produk: | 1.3 inci SPI OLED 7 Pin | Resolusi: | 128x64 Grafis |
|---|---|---|---|
| Antarmuka: | 4 SPI kawat (I2C opsional) | Menonton Algle: | Semua sudut pandang |
| Nomor Pin: | 7 pin (opsional 4 pin) | Warna: | Putih Biru Opsional |
| Ukuran modul: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) mm | Kaca: | PEMOLED |
| Kontroler: | SH1106 Atau Setara | Operating Temp.: | -40°C sampai +85°C |
| Rasio kontras: | 2000: 1 (Kontras Kamar Gelap) | Kepatuhan: | Sesuai dengan REACH & RoHS |

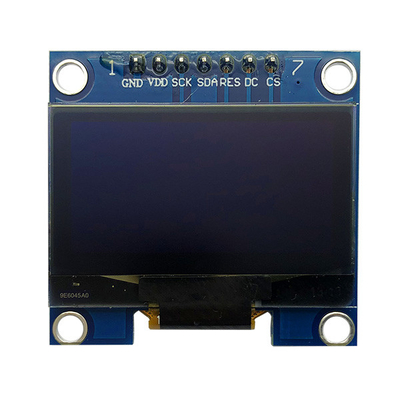

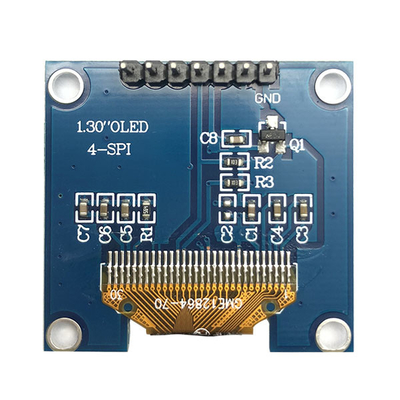

1.3 inci OLED, SPI OLED Tampilan Gambar

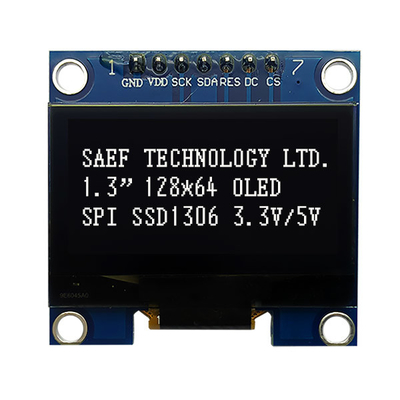

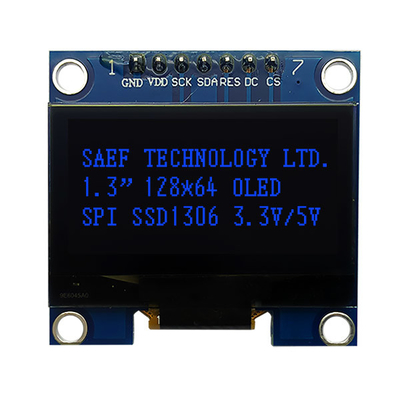

1.3 inci OLED, SPI OLED Tampilan Gambar Produk Nyata
FAQ:
Bisa minta sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas. Sampel campuran dengan nomor item yang berbeda dapat diterima.
Q2. Bagaimana dengan lead time?
A: Untuk produk off-shelf, sampel dalam stok segera. 1-1,5 minggu untuk pembuatan ulang sampel. 4-6 minggu untuk produksi massal. Untuk produk desain, 2-3 hari untuk proposal counter drawing;2 minggu untuk pengambilan sampel pada persetujuan cetak; 5-6 jam untuk uji coba / produksi massal pada persetujuan sampel.
Q3. Apakah Anda memiliki batas MOQ untuk pesanan sampel dan produksi?
A: MOQ rendah. 3-5 pcs untuk pemeriksaan sampel tersedia. MOQ produksi massal biasanya 1K / lot. Kami mendukung qty lebih rendah dari MOQ MP untuk pesanan jalur / PP.
Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Pengiriman dengan DHL, UPS, FedEx atau TNT. Dibutuhkan 5-7 hari untuk tiba. Pengiriman udara dan laut juga opsional.
Q5. Bagaimana untuk melanjutkan pesanan untuk modul LCD?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga pelanggan mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.
Q6. Apakah OK untuk mencetak logo saya pada produk LCD?
A: Ya. Mohon informasikan secara resmi pada tahap desain, dan kami akan membuat sampel dengan logo Anda untuk tes sampel dan persetujuan Anda. Pada persetujuan sampel, produksi massal akan mengikuti sampel yang disetujui.
Q7: Apakah Anda menawarkan garansi untuk produk?
A: Ya, kami menawarkan garansi 1 tahun untuk produk kami.
T8: Bagaimana menangani yang rusak?
A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
Kedua, selama masa garansi, kami akan mengirimkan LCD baru dengan pesanan baru untuk jumlah kecil.Kami akan memperbaikinya dan mengirimnya kembali kepada Anda atau kami dapat mendiskusikan solusi termasuk panggilan ulang sesuai dengan situasi nyata.
Pabrik dan Fasilitas
Kata Kunci: 1.3 OLED, OLED 1.3, 1.3 "OLED, OLED 1.3", 1.3 inci OLED, OLED 1.3 inci, 1.3 "PMOLED, PMOLED 1.3 inci, Grafis 1.3 inci OLED, 12864 OLED, OLED layar 128x64.
