Detail produk:
|
Produk: | LCD TFT QVGA RGB 3,5". | Resolusi: | 320x240 titik |
---|---|---|---|
layar sentuh: | dengan layar sentuh PCAP | Tutup Lensa: | Dapat disesuaikan |
Melihat arah: | jam 6 | Antarmuka: | ANTARMUKA RGB |
Garis Besar Redup.: | 76.9x63.9x4.65mm | Nomor PIN: | 54 pin |
Hubungan: | Mencolokkan | Suhu Operasi: | -20 ℃ hingga +70 ℃ |
Luminansi Permukaan: | 320 cd/m2 (dapat disesuaikan) | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Layar TFT QVGA PCAP,Layar TFT PCAP 3,5" 320x240 |
TFT 3,5 "Inch QVGA 320x240 Landscape RGB LCD Dengan PCAP Capacitive Touch Screen HX8238 54 Pin
SAEF TECHNOLOGY SF-TO350M-8840A-CT adalah sel LCD 3,5 inci dengan transistor film tipis sebagai elemen aktif dan berisi piksel.3) Inch transmisi tipe utama panel TN-LCDResolusi panel adalah 320 ((RGB) x 240 piksel dan dapat menampilkan hingga 16,7M warna.
SF-TO350M-8840A-CT dilengkapi dengan PCAP touch screen OCA, PCAP adalah struktur G + G. SF-TO350M-8840A-CT mendukung antarmuka RGB sementara layar sentuh adalah antarmuka IIC.
Modul LCD TFT SF-TO350M-8840A-CT banyak digunakan dalam kotak hitam, perangkat pintar, POS seluler, cash reader, ponsel genggam GPS, mesin pemesanan makanan genggam, analizer sinyal,Peralatan laboratorium di atas bangku, sistem keamanan, otomatisasi rumah, pemutar audio mini, monitor bayi, dan perangkat genggam lainnya, dll.
Produk: | 3.5" QVGA RGB TFT LCD | Resolusi: | 320X240 Titik |
---|---|---|---|
Layar sentuh: | Dengan layar sentuh PCAP | Lensa Penutup: | Dapat disesuaikan |
Arah melihat: | Jam 6 | Antarmuka: | Antarmuka RGB |
Outline Dim.: | 76.9x63.9x4.65 mm | Nomor Pin: | 54 pin |
Koneksi: | Penghubung | Operasi Temp.: | -20°C sampai +70°C |
Luminance permukaan: | 320Cd/m2 | Kepatuhan: | Sesuai dengan REACH & RoHS |
3.5 "RGB TFT, QVGA 3,5 inci LCD Dmenggerogoti
Definisi Pin Antarmuka
Tidak, tidak. | Nama PIN | I/O | Deskripsi |
1 | LED-K1 | Aku | Katode LED |
2 | LED-K2 | Aku | Katode LED Sambungkan ke LED-K1 |
3 | LED-A1 | Aku | LED Anode |
4 | LED-A2 | Aku | LED Anode Sambungkan ke LED-A1 |
5-7 | NC | - | Tidak ada hubungannya |
8 | /RESET | Aku | Setel ulang Pin |
9 | CS | Aku | Pin input untuk sinyal pemilihan chip |
10 | SCL | Aku | Sinyal Jam SPI |
11 | SDI | Aku | SPI Interface Input Pin |
12 | B0 | Aku | Sinyal data biru (LSB) |
13-19 | B1-7 | Aku | Sinyal data biru |
20 | G0 | Aku | GREEN Sinyal data (GSB) |
21-27 | G1-7 | Aku | Sinyal data hijau |
28 | R0 | Aku | RED Sinyal Data (LSB) |
29-35 | R1-7 | Aku | Sinyal data Merah |
36 | HSYNC | Aku | Sinyal sinkronisasi horizontal |
37 | VSYNC | Aku | Sinyal sinkronisasi vertikal |
38 | DOTCLK | Aku | Sinyal Jam untuk Sampel setiap tanggal |
39-40 | NC | - | Tidak ada hubungannya |
41 | VDD | Aku | Sumber Daya +2.8V |
42 | VDDIO | Aku | 1.8V~2.8V Sumber Daya |
43 | YU | Aku | Pin Panel Sentuh |
44 | XL | Aku | |
45 | YD | Aku | |
46 | XR | Aku | |
47-51 | NC | - | Bukan Koneksi |
52 | ENABLE | Aku | Input Data memungkinkan kontrol |
53-54 | GND | Aku | Power Ground |
Batas absolut maksimum
Artikel | Simbol | Nilai | Satuan |
Tegangan catu daya untuk logika | VDD | 1.6 ~ 3.3 | V |
Tegangan masukan | Vin | VDD + 0.3 | V |
Suhu operasi | Topr | -20 sampai 70 | °C |
Suhu penyimpanan | Tstg | -30 sampai 80 | °C |

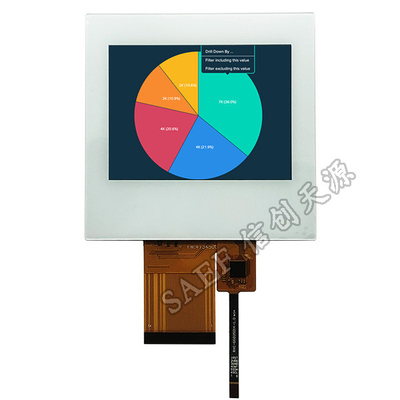

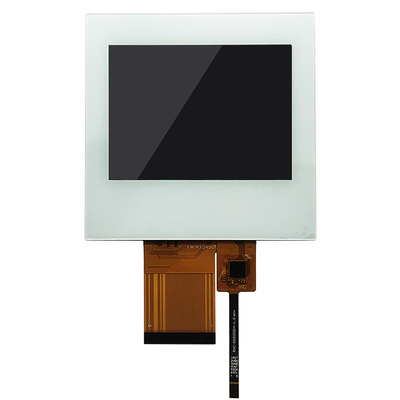

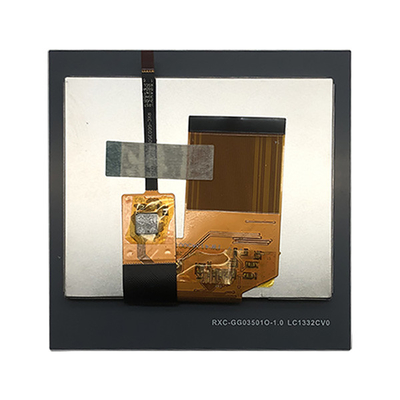

3.5 "RGB TFT, QVGA 3,5 inci LCDGambar Produk Nyata
