PCAP TFT Display 3,4 Inci LCD Bulat 3-Lane Mipi Antarmuka 800x800 Titik Dengan CTP

PCAP TFT Display 3,4 Inci LCD Bulat 3-Lane Mipi Antarmuka 800x800 Titik Dengan CTP
PCAP TFT Display 3,4 Inci LCD Bulat 3-Lane Mipi Antarmuka 800x800 Titik Dengan CTP PCAP TFT Display 3,4 Inci LCD Bulat 3-Lane Mipi Antarmuka 800x800 Titik Dengan CTP PCAP TFT Display 3,4 Inci LCD Bulat 3-Lane Mipi Antarmuka 800x800 Titik Dengan CTP PCAP TFT Display 3,4 Inci LCD Bulat 3-Lane Mipi Antarmuka 800x800 Titik Dengan CTP

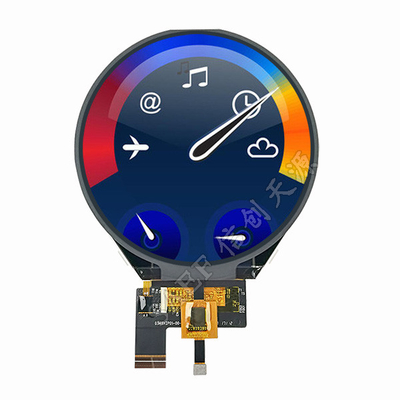

Gambar besar :  PCAP TFT Display 3,4 Inci LCD Bulat 3-Lane Mipi Antarmuka 800x800 Titik Dengan CTP

Detail produk:
Tempat asal: ShenZhen / Cina
Nama merek: SAEF
Sertifikasi: ISO9001 / ISO14000
Nomor model: SF-TO340B-8978A-CT
Dokumen: SF-TO340B-8978A-CT Specific...on.pdf
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 3 BUAH
Harga: The lowest market price guaranteed
Kemasan rincian: Paket Ekspor Standar
Waktu pengiriman: 1-5 minggu
Syarat-syarat pembayaran: L/C, T/T, Western Union, PayPal
Menyediakan kemampuan: 3000K pcs per bulan

PCAP TFT Display 3,4 Inci LCD Bulat 3-Lane Mipi Antarmuka 800x800 Titik Dengan CTP

Deskripsi
Produk: Layar Sentuh TFT 3,4 inci Resolusi: 800x800 piksel
Layar sentuh: dengan KTP Melihat arah: IPS (80/80/80/80)
IC pengemudi: ILI9881C atau Setara Nomor PIN: 39
Ukuran Garis Besar: 99.0 x 96,6 x 3,98 (mm) Daerah Aktif: 87,6 x 87,6 (mm)
Hubungan: ZIF Luminansi Permukaan: 350 cd/m2 (nit)
antarmuka: MIPI 3 Jalur Seumur Hidup LED: 40.000 jam
IC Pengandar CTP:: HX8526-E30 Kepatuhan: REACH & Sesuai RoHS
Menyoroti:

Layar TFT PCAP 800x800

,

Layar TFT PCAP 3

,

4 Inci



Tentang item ini SF-TO340B-8978A-CT



Tingkatkan perangkat Anda dengan layar TFT PCAP 3,4 inci yang menawarkan resolusi 800 x 800 titik.tampilan ini memberikan visual yang jernih dan dirancang untuk integrasi mulus ke dalam berbagai aplikasi, mulai dari elektronik konsumen hingga solusi industri.



Fitur Utama:

  • Kualitas tampilan yang luar biasa:Dengan resolusi 800 x 800 titik, TFT LCD ini menawarkan warna yang cerah dan jelas, memastikan pengalaman menonton yang luar biasa dari sudut apa pun.
  • Desain Bulat:Faktor bentuk bulat yang unik memungkinkan desain dan aplikasi produk yang inovatif, sempurna untuk jam tangan, pengukur, dan perangkat dekoratif.
  • Teknologi Sentuh Canggih:Panel Sentuh Kapasitif Terintegrasi (CTP) memastikan pengalaman sentuh yang responsif, memungkinkan interaksi dan gerakan pengguna yang intuitif.
  • Interface MIPI 3 jalur:Dengan fitur antarmuka MIPI 3 jalur, layar ini memastikan transfer data yang cepat dan konektivitas yang dapat diandalkan dengan latensi minimal, membuatnya cocok untuk perangkat berkinerja tinggi.
  • Kuat dan Dapat Diandalkan:Dibangun untuk umur panjang dan daya tahan, layar ini dirancang untuk menahan lingkungan yang ketat, memastikan kinerja yang konsisten.



Aplikasi:Layar PCAP TFT Bulat 3,4 inci sangat ideal untuk:

  • Teknologi Wearable:Jam tangan pintar dan pelacak kebugaran.
  • Elektronik Konsumen:Perangkat otomatisasi rumah dan peralatan pintar.
  • Peralatan Industri:Panel kontrol dan sistem pemantauan.
  • Antarmuka HMI:Antarmuka manusia-mesin untuk berbagai aplikasi.



Mengapa Memilih Layar Bulat 3,4 Inci Kami?

Tampilan PCAP TFT kami menggabungkan visualisasi berkualitas tinggi dengan teknologi sentuhan mutakhir,menjadikannya pilihan yang sempurna bagi pengembang dan produsen yang ingin menciptakan produk yang estetis dan fungsional.



Spesifikasi:

  • Ukuran: 3,4 inci (Bulat)
  • Resolusi: 800 x 800 titik
  • Antarmuka: MIPI 3 jalur
  • Teknologi sentuh: Panel sentuh kapasitif (CTP)



Tingkatkan desain produk Anda dengan PCAP TFT Display 3,4 Inch Round LCD. Pesan sekarang untuk menikmati perpaduan sempurna gaya, kinerja, dan teknologi canggih untuk proyek Anda berikutnya!





Spesifikasi Produk



Fitur Spesifikasi
Ukuran 3.4 inci
Resolusi 800 ((RGB) x 800
Jenis teknologi a-Si
Konfigurasi Pixel Strip vertikal RGB
Pitch piksel ((um) 109.5*109.5
Mode Tampilan SFT
Pengolahan Permukaan HC
Arah Melihat Gratis
Modul (W x H x D) (mm) dengan CTP 99.0 x 96.6 x 3.98
Area Aktif ((mm) 87.6*87.6
Dengan / Tanpa TSP Dengan CTP
Jenis Koneksi yang Cocok FPC
Nomor LED 8 LED
CTP Kekerasan permukaan ≥ 7H
Berat (g) TBD
Antarmuka MIPI 3 jalur
kedalaman warna 16.7M
LCD Driver IC ILI9881C
CTP Driver IC HX8526-E30
CTP Interface IIC





Gambar garis besar





PCAP TFT Display 3,4 Inci LCD Bulat 3-Lane Mipi Antarmuka 800x800 Titik Dengan CTP 0



PCAP TFT Display 3,4 Inci LCD Bulat 3-Lane Mipi Antarmuka 800x800 Titik Dengan CTP 1





Definisi Pin Antarmuka



Pin

Tidak, tidak.

Simbol I/O Fungsi
1 GND GND Power Ground
2 LEDA P

LED Anode

3 LEDA P
4 LEDK P Katode LED
5 LEDK P
6 GND GND Power Ground
7 VDD ((-5V) P

-5V Input

8 VDD ((-5V) P
9 GND GND Power Ground
10 VDD ((+5V) P

+5V INPUT

11 VDD ((+5V) P
12 GND GND Power Ground
13 IOVCC P Sumber daya 1.8V
14 IOVCC P
15 GND GND Power Ground
16 Reset Aku Pin Reset Global
17 GND GND Power Ground
18 TE Aku output efek sobek
19 GND GND Power Ground
20 NC N

Tidak ada koneksi

21 NC N Tidak ada koneksi
22 NC N Tidak ada koneksi
23 GND GND Power Ground
24 LAN2_P Aku Jalur MIPI 2+
25 NC N Tidak ada koneksi
26 LAN2_N Aku MIPI jalur 2-
27 GND GND Power Ground
28 CLK_P Aku Jam MIPI +
29 NC N Tidak ada koneksi
30 CLK_N Aku Jam IMIPI -
31 GND GND Power Ground
32 LAN1_P Aku Jalur MIPI 1+
33 NC N Tidak ada koneksi
34 LAN1_N Aku Jalur MIPI 1-
35 GND GND Power Ground
36 LAN0_P Aku Jalur MIPI 0+
37 NC N Tidak ada koneksi
38 LAN0_N Aku Jalur MIPI 0-
39 GND GND Power Ground



Definisi Pin Antarmuka CTP



Pin Nama
1 VCCA ((2.8V)
2 VCCD ((1.8V)
3 SCL
4 SDA
5 GND
6 GND
7 TSIX
8 NC
9 NC
10 XRES





Rating Maksimal mutlak



Artikel Simbol MIN Maksimal Satuan
Tegangan Pasokan Daya IOVCC - 0.3 3.3 V
Tegangan Pasokan Daya VDD ((+5V) - 0.3 6.5
Tegangan Pasokan Daya VDD ((-5V) - Enam.5 0.3
Tegangan Pasokan Logika VCCIO - 0.3 3.3 V
Suhu operasi Di atas - 20 70 °C
Suhu penyimpanan Tst - 30 80 °C
Kelembaban Absolute Ah. ... ≤ 70 g/m3





Karakteristik Listrik



Artikel Simbol MIN TYP Maksimal Satuan
Tegangan Pasokan Daya IOVCC 1.75 1.8 3.3 V
Tegangan Pasokan Daya VDD ((+5V) 4.5 5.0 6 V
Tegangan Pasokan Daya VDD ((-5V) - 6 - Lima.0 - Empat.5

Input

Sinyal

Tegangan

Tingkat Tinggi HIV 0.7*IOVCC - IOVCC V
Tingkat Rendah VIL 0 - 0.3*IOVCC V





Spesifikasi lampu latar



Artikel Simbol Min Jenis Maksimal Satuan Perhatikan
Arus ke depan Jika 18 20 22 mA 1 LED
Tegangan ke depan VF - 12.8 - V BLH-BLL
Konsumsi daya lampu latar WBL - 512 - mW 8 LED
Waktu Hidup Operasi - - 30,000 - Jam Untuk setiap LED





Karakteristik optik



Artikel Simbol Kondisi Min Jenis Maksimal Satuan

Sudut pandang

θT

CR ¥10

70 80 ...



Gelar

θB 70 80 ...
θL 70 80 ...
θR 70 80 ...
Rasio Kontras CR θ=0o 600 800 ...

Waktu Tanggapan

TON 25°C

...

25

35

ms

TOFF
Keseragaman U   75 80 ... %
NTSC     65 70 ... %
Luminance L   280 350 ... cd/m2

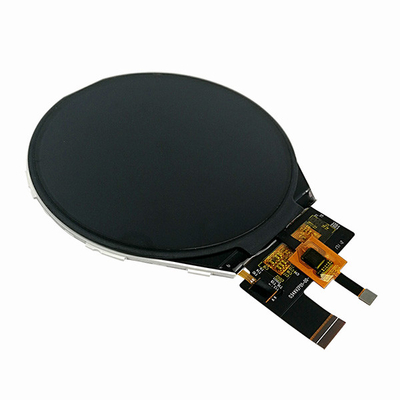

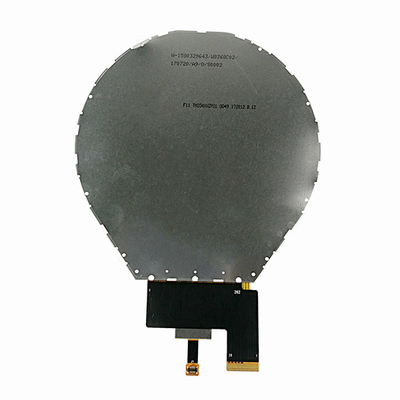

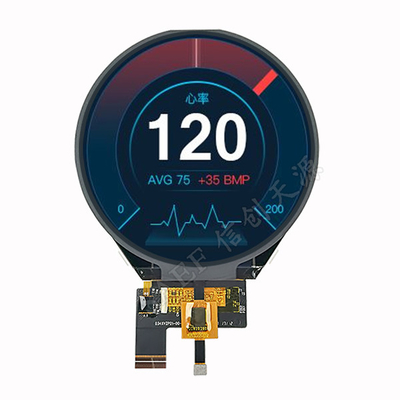

Gambar produk

PCAP TFT Display 3,4 Inci LCD Bulat 3-Lane Mipi Antarmuka 800x800 Titik Dengan CTP 2

 PCAP TFT Display 3,4 Inci LCD Bulat 3-Lane Mipi Antarmuka 800x800 Titik Dengan CTP 3PCAP TFT Display 3,4 Inci LCD Bulat 3-Lane Mipi Antarmuka 800x800 Titik Dengan CTP 4PCAP TFT Display 3,4 Inci LCD Bulat 3-Lane Mipi Antarmuka 800x800 Titik Dengan CTP 5
