Detail produk:
|
Kata kunci: | Modul Sentuh LCD TFT 7 "Inci | layar sentuh: | PCAP (Layar Sentuh Kapasitif) |
---|---|---|---|
Resolusi: | 1024x600 | Dimensi Kaca Penutup: | Opsional untuk Kustomisasi |
Lcm Interface: | ANTARMUKA RGB | Luminansi Permukaan: | 200 cd/m2 |
Seumur Hidup LED: | 40.000 jam | Pin: | 50 PIN |
Melihat arah: | Gratis (80/80/80/80) | Antarmuka CTP: | I2C |
Suhu Operasi: | 20°C sampai +70°C | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Layar Sentuh TFT 1024x600 7 Inch,Layar Sentuh TFT IPS 7 Inch,Panel Sentuh TFT PCAP |
7 "Inch TFT LCD Touch Module IPS Full Viewing Angle 1024x600 titik dengan antarmuka RGB dengan PCAP
SAEF Technology SF-TC700B-8619A-CT3/CT4 adalah layar LCD TFT sudut pandang penuh tipe IPS 7 ′′ dengan resolusi QVGA 1024x600 piksel.kaca penutup warna hitam dan putih tersedia.
Modul LCD ini memiliki dimensi garis besar 182,5*151*5,38 mm, dan ukuran AA 154,21x85,92 mm. LCD TFT 7" ini dengan PCAP ((Capacitive Touch Screen). SF-TC700B-8619A-CT3 dengan kaca tutup putih,dan SF-TC700B-8619A-CT4 dengan kaca penutup hitam. Antarmuka LCM adalah dengan antarmuka RGB, 50 pin. Antarmuka CTP adalah I2C. SF-TC700B-8619A-CT3/CT4 adalah dengan 320cd/m2 (nit) kecerahan permukaan,ini LCD Display Module dapat beroperasi pada suhu dari ∼20°C sampai +70°C.
Kata kunci: | 7 "Inch TFT LCD Touch Module | Layar sentuh: | PCAP ((Layar Sentuh Kapasitif) |
---|---|---|---|
Resolusi: | 1024x600 | Dimensi kaca penutup: | Opsional Untuk Kustomisasi |
Antarmuka LCM: | Antarmuka RGB | Luminance permukaan: | 200 Cd/m2 |
Umur LED: | 40,000 Jam | Pin: | 50 PIN |
Arah melihat: | Bebas ((80/80/80/80) | CTP Interface: | I2C |
Operasi Temp.: | 20°C sampai +70°C | Kepatuhan: | Sesuai dengan REACH & RoHS |

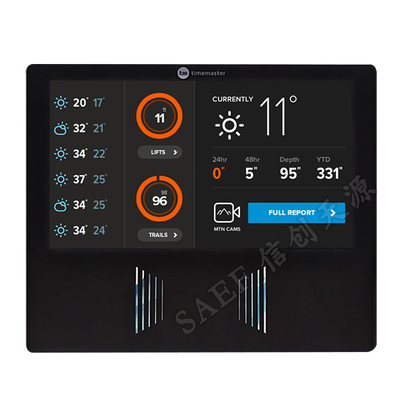

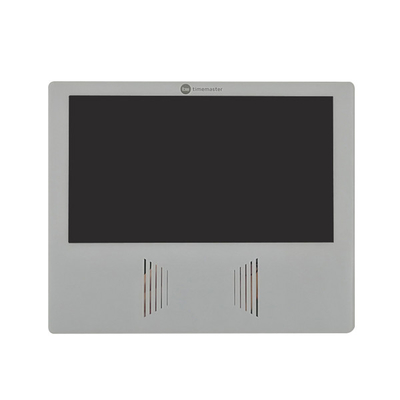

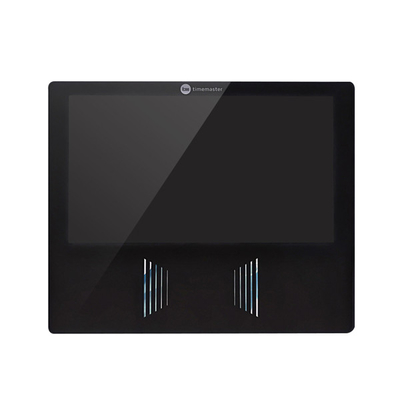

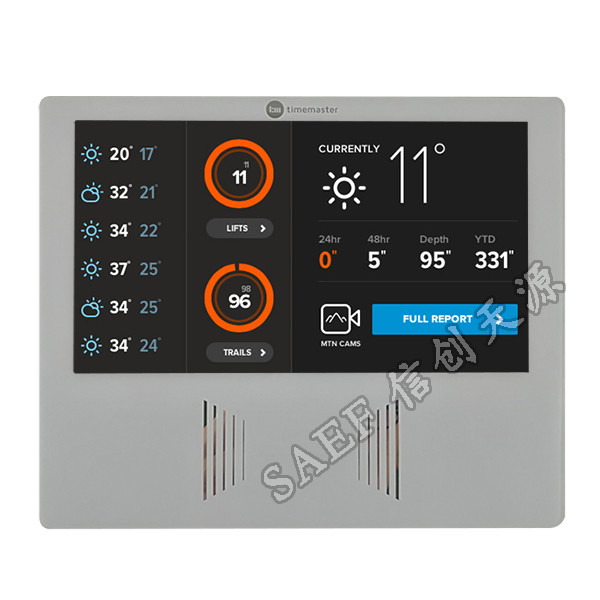

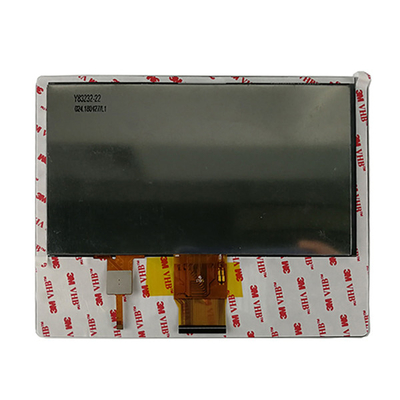

7 inci TFT LCD Touch Module Gambar
Antarmuka CTP
Pin1, GND
Pin 2, SDA 1,8V
Pin3, SCL 1,8V
Pin 4, VCC 2,8V
Pin5, INT 1,8V
Pin 6, RST 1,8V
Nomor PIN. | SYMBOL | Definisi |
1 | LED+ | Daya untuk lampu latar LED (Anode) |
2 | LED+ | Daya untuk lampu latar LED (Anode) |
3 | LED- | Daya untuk lampu latar LED (Kathode) |
4 | LED- | Daya untuk lampu latar LED (Kathode) |
5 | GND | GROUND ((0V) |
6 | VCOM | Tegangan pasokan ke elektroda umum panel TFT |
7 | DVDD | Daya untuk sirkuit digital dan analog |
8 | MODE | Mode DE/SYNC dipilih. MODE=0:SYNC Mode; MODE=1:DE Mode; |
9 | DE | Masukan data Aktifkan untuk mode TTL. |
10 | VS | Masukan sinkronisasi vertikal |
11 | HS | Masukan sinkronisasi horizontal |
12 ~ 19 | B7~B0 | Data biru |
20 ~ 27 | G7~G0 | Data hijau |
28 ~ 35 | R7 ~ R0 | Data merah |
36 | GND | GROUND ((0V) |
37 | DCLK | Masukan jam RGB paralel. |
38 | GND | GROUND ((0V) |
39 | L/R | Pilihan kiri / kanan |
40 | U/D | Pengatur gerbang Up/down pengaturan scan |
41 | VGH | Gerbang ON Tegangan |
42 | VGL | Gate OFF Voltage |
43 | AVDD | Daya untuk sirkuit analog |
44 | Reset | Reservasi global |
45 | NC | Tidak ada koneksi. |
46 | VCOM | Tegangan pasokan ke elektroda umum panel TFT |
47 | DITHB | Aktifkan / matikan fungsi penghambat. |
48 | GND | GROUND ((0V) |
49 | NC | Tidak ada koneksi. |
50 | NC | Tidak ada koneksi. |
Artikel | Simbol | MIN | TYP | Maksimal | UNIT | Tes
Kondisi |
Catatan |
Tegangan Pasokan | Vf | 9.3 | 9.6 | 9.9 | V | Jika = 160 mA | ️ |
Pasokan arus | Jika | ️ | 160 | ️ | mA | ️ | ️ |
Tegangan kebalikan | Vr | ️ | ️ | 5 | V | ️ | |
Penghambatan daya | Pd | ️ | 1536 | ️ | mW | ️ | |
Intensitas Cahaya untuk LCM |
️ |
300 | 320 | 350 | Cd/m2 | Jika = 160mA | ️ |
Keseragaman untuk LCM | ️ | 80 | ️ | ️ | % | Jika = 160 mA | ️ |
Warna lampu latar | Putih |
Artikel | Kondisi | Waktu (jam) | Penilaian |
Suhu tinggi. | 80°C | 120 |
Tidak ada kelainan dalam fungsi dan penampilan |
Suhu tinggi. | 70°C | 120 | |
Penyimpanan dengan suhu rendah | -30°C | 120 | |
Suhu rendah. | -20°C | 120 | |
Kelembaban | 60°C/ 90%RH | 120 | |
Siklus Temp Shock Termal | -20°C ¬ 25°C ® 70°C
(0,5 jam ¬ 5 menit ® 0,5 jam) |
10 siklus |
Produk serupa untuk desain Anda
Ukuran |
Rincian |
P/N kami |
7 inci |
800x480Jenis lanskap,dengan papan kontrol |
SF-TC700I-9239C-T |
7 inci |
1024x600 Jenis lanskap, dengan atau tanpa CTP, antarmuka RGB |
SF-TC700B-8619A-N/CT |
7 inci |
1024x600 Jenis lanskap, dengan atau tanpa CTP, antarmuka MIPI |
SF-TO700B-8857A-N/CT |
7 inci |
1024x600 Jenis lanskap, dengan atau tanpa CTP, antarmuka RGB |
SF-TO700B-8834A-CT |
