Detail produk:
|
| Produk: | 1.22 "TFT layar LCD inci | Layar sentuh: | Tanpa Layar Sentuh ((Kustomisasi) |
|---|---|---|---|
| Resolusi: | 240x204 | Melihat arah: | Sudut pandang penuh IPS (80/80/80/80) |
| IC pengemudi: | ST7789V | Nomor PIN: | 14 pin |
| Hubungan: | Jenis konektor FPC | Luminansi Permukaan: | 300 cd/m2 (nit) |
| antarmuka: | SPI | Seumur Hidup LED: | 40.000 jam |
| Menyoroti: | Layar LCD Melingkar IPS,Layar LCD Melingkar 240x204,Layar LCD Bulat OEM |
||
SF-TC122B-8807A1-N SPESIFIKASI 2023-09-10.pdf
1.22 inci Lingkaran LCD Layar TFT 240x204 Titik IPS Full Viewing Angle Pambuka Produk
SAEF TECHNOLOGY SF-TC122B-8807A1-N adalah diagonal ukuran 1,22 ′′ bulat bentuk IPS tipe TFT LCD Display dengan resolusi 240x204 piksel.
Detail Produk Cepat:
1Ukuran LCD: 1.22 ′′ TFT
2Resolusi: 240x204
3. Sudut pandang: Semua
4Dimensi garis besar: 33.66x33.02x1.5 mm
5. LCD Driver IC: ST7789V
6. Tipe antarmuka LCD: SPI
7. Suhu: atas -20°C sampai +70°C; Tst -30°C sampai +80°C
8. Panel sentuh: Tanpa layar sentuh ((Customizable)
| Produk: | 1.22" TFT LCD Screen | Layar sentuh: | Tanpa Layar Sentuh ((Kustomisasi) |
|---|---|---|---|
| Resolusi: | 240x204 | Arah melihat: | IPS Full Viewing Angle ((80/80/80/80) |
| Pengemudi IC: | ST7789V | Nomor Pin: | 14 Pin |
| Koneksi: | Jenis konektor FPC | Luminance permukaan: | 300 Cd/m2 (nits) |
| Antarmuka: | SPI | Umur LED: | 40,000 Jam |

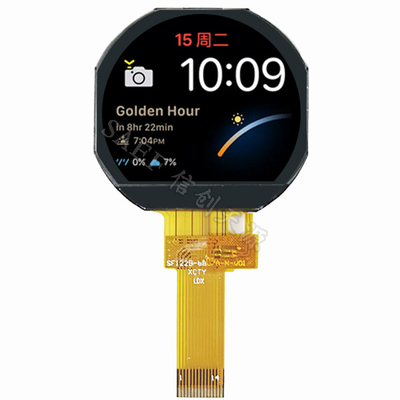

1.22 inci Lingkaran LCD Layar TFT 240x204 Titik IPS Gambar Produk
Deskripsi PIN
| Tidak, tidak. | Nama PIN | I/O | Deskripsi |
| 1 | LEDK2 | O | Katode LED |
| 2 | LEDK1 | O | Katode LED |
| 3 | LEDA | O | LED Anode |
| 4 | GND | Aku | Tanah |
| 5 | FMARK | Aku | Tearing efek output pin untuk sinkronisasi MCU untuk frame menulis, diaktifkan oleh S / W perintah. |
| 6 | SDI | Aku | Tampilkan sinyal input data |
| 7 | SCLK | Aku | Dalam Serial Interface, ini digunakan sebagai SCL. |
| 8 | RS | Aku | Register pilih sinyal |
| 9 | CS | Aku | Pin input untuk sinyal pemilihan chip |
| 10 | Reset | Aku | LCM Reset sinyal masukan |
| 11 | IOVCC | Aku | Sumber Daya 2.8V/1.8V Tegangan |
| 12 | VCC | Aku | Sumber Daya 2.8V Tegangan |
| 13 | GND | Aku | Tanah |
| 14 | GND | Aku | Tanah |
Batas absolut maksimum
| Artikel | Simbol | Nilai | Satuan |
| Tegangan catu daya untuk logika | VDD | 3.0-3.6 | V |
| Tegangan masukan | Vin | VDD + 0.3 | V |
| Suhu operasi | Topr | -20 sampai 70 | °C |
| Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
Karakteristik DC (VDD=3,3V,Ta=25°C)
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
| Tegangan operasi | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Arus pasokan | IDD | - | TBD | - | mA | VDD = 3,3V, Ta = 25°C |
| Tegangan masukan | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| arus kebocoran masukan | IIL | - | TBD | - | mA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
| Tegangan Pasokan | Vf | - | 3.2 | V | Jika = 40mA | - | |
| Pasokan arus | Jika | - | 40 | - | mA | - | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - | |
| Penghambatan daya | Pd | - | 128 | - | mW | - | |
| Intensitas Cahaya untuk LCM |
- |
- | 150 | - | Cd/m2 | Jika = 40mA | - |
| Keseragaman untuk LCM | - | 70 | 75 | - | % | Jika = 40mA | - |
| Warna lampu latar | Putih | ||||||

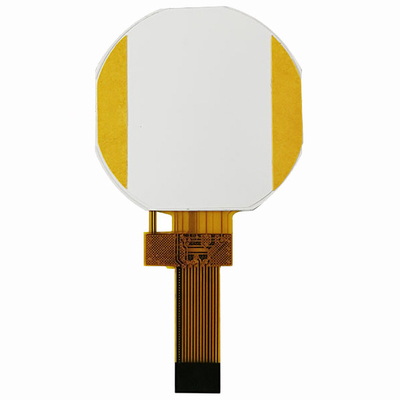

1.22 inci Lingkaran LCD Layar TFT 240x204 Titik IPS Gambar Produk
