Detail produk:
|
Produk: | Modul tampilan OLED 1,12 inci | Jumlah Piksel: | 128x128 titik |
---|---|---|---|
IC pengemudi: | SH1107 atau Setara | Mode Tampilan: | Matriks Pasif |
Tampilkan Warna: | Mono Putih | Tugas mengemudi: | 1/128 Tugas |
Ukuran Panel: | 27 x 30,1 x 1,25 (mm) | Daerah Aktif: | 20,14 x 20,14 (mm) |
Lapangan Piksel: | 0,1575x0,1575(mm) | Ukuran piksel: | 0,1375x0,1375(mm) |
Melihat arah: | Semua Sudut Pandangan | antarmuka: | 8-bit 68XX/80XX Paralel, SPI 4-kabel, I2C |
Hubungan: | ZIF | Nomor PIN: | 20 PIN |
SEUMUR HIDUP: | 50.000 jam @60cd/m2 | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 128x128 Titik OLED Display Modul,Modul tampilan OLED 1,12 inci |
40mm ZIF FPC 1.12 Inch OLED Display Pambuka Produk
Produk Lihat Cepat
Deskripsi
SFOS112XZ-128128PAN OLED Display Module adalah layar grafis COG resolusi 128x128, ukuran diagonal 1,12 inci.Model OLED dirancang sebagai kelas industri yang memiliki keuntungan harga yang kompetitif. Modul ini dibangun dengan SH1107 IC; mendukung 8-bit 68XX/80XX Parallel, 4-wire SPI, antarmuka I2C. Tegangan pasokan untuk Logic adalah 2.8V, tegangan pasokan untuk tampilan adalah 12V,arus operasi untuk VDD adalah 55μA, SFOS112XZ-128128PAN OEL Display Module dapat beroperasi pada suhu dari -40°C sampai +70°C; suhu penyimpanan berkisar dari -40°C sampai +80°C.

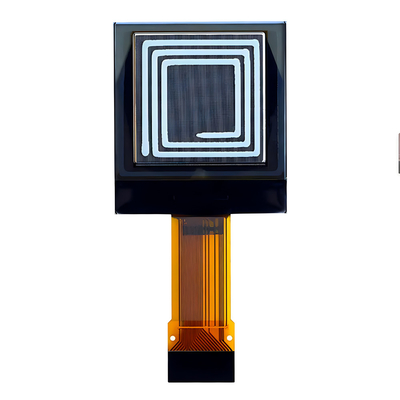

40mm ZIF FPC 1.12 Inch OLED Display Gambar Produk
Definisi Pin
Pin Nomor |
Simbol | I/O | Fungsi | |||
PowerSuply | ||||||
1 | VPP | P |
Pasokan listrik untuk panel OEL Ini adalah pin suplai tegangan paling positif dari chip. |
|||
3 | VDD | P |
Sumber Daya untuk Logic Ini adalah pin pasokan tegangan. Ini harus terhubung ke sumber eksternal. |
|||
20 | GND | P |
Alasan Sistem OEL Ini adalah pin ground. Ini juga berfungsi sebagai referensi untuk pin logika, tegangan penggerak OEL, dan sirkuit analog. |
|||
Pengemudi | ||||||
6 | IREF | Aku |
Referensi saat ini untuk Brightness Adjustment Pin ini adalah pin referensi arus segmen. Sebuah resistor harus dihubungkan antara pin ini dan VSS. Atur arus maksimal 12,5μA. |
|||
2 | VCOMH | O |
Tegangan Keluar Tinggi Tingkat untuk sinyal COM Pin ini adalah pin input untuk tingkat tegangan output tinggi untuk sinyal COM. Kondensator harus dihubungkan antara pin ini dan VSS. |
|||
Antarmuka | ||||||
4,5 |
BS1 BS2 |
Aku |
Protokol Komunikasi Sellect Pin ini adalah input pilihan antarmuka MCU. |
Lihat tabel berikut: | ||
IM1 | IM2 | |||||
8-bit 68XX paralel | 0 | 1 | ||||
8-bit 80XX paralel | 1 | 1 | ||||
SPI 4-kabel | 0 | 0 | ||||
I2C | 1 | 0 | ||||
8 | RES# | Aku |
Power Reset untuk Controller dan Pengemudi Pin ini adalah input sinyal reset. Ketika pin rendah, inisialisasi chip dijalankan. Jauhkan pin tarik ini tinggi selama operasi normal. |
|||
7 | CS# | Aku |
Pilih chip Pin ini adalah chip pilih input. chip diaktifkan untuk komunikasi MCU saja ketika CS # ditarik rendah. |
|||
9 |
A0 |
Aku |
Data/Kontrol Komando Pin ini adalah pin kontrol Data / Command. Ketika pin ditarik tinggi, input di D7 ~ D0 akan ditafsirkan sebagai data tampilan. Ketika pin ditarik rendah,input di D7 ~ D0 akan ditransfer ke register perintah. Ketika pin ditarik tinggi dan mode antarmuka serial dipilih, data di SI akan ditafsirkan sebagai data. Dalam mode I2C, pin ini bertindak sebagai SA0 untuk pilihan alamat budak. Untuk hubungan rinci dengan sinyal antarmuka MCU, silakan lihat Diagram Karakteristik Waktu. |
|||
10 |
WR# |
Aku |
Ini adalah MPU interface input pad. Ketika terhubung ke 8080 MPU, ini aktif LOW. Pad ini terhubung ke 8080 MPU WR sinyal. Sinyal pada bus data terkunci di tepi sinyal WR yang naik. Ketika terhubung ke MPU Seri 6800: Ini adalah terminal input sinyal kontrol baca / tulis. Ketika R/W = H : Baca. Ketika R/W = L : Tulis. |
|||
11 |
E/RD# |
Aku |
Ini adalah MPU interface input pad. Ketika terhubung ke MPU seri 8080, itu aktif LOW. Pad ini terhubung ke sinyal RD dari MPU seri 8080, dan bus data berada dalam status output ketika sinyal ini adalah L. Ketika terhubung ke MPU seri 6800, ini aktif HIGH. Ini digunakan sebagai input enable clock dari seri 6800 MPU. |
|||
12 ~ 19 |
D0~D7 |
I/O |
Seriiall Data Input/Output dan clock Ketika mode serial dipilih, D1 akan menjadi input data serial SI dan D0 akan menjadi input jam serial SCL. Ketika mode I2C dipilih, D1 adalah input data serial SDA dan D0 adalah input jam serial, SCL. |
Rating Maksimal mutlak
Parameter | Simbol | Min | Maksimal | Satuan | Catatan |
Tegangan Supply untuk Logika | VDD | - 0.3 | 3.6 | V | 1, 2 |
Tegangan Pasokan untuk Tampilan | VPP | 7 | 16.5 | V | 1, 2 |
Suhu operasi | TOP | - 40 | 70 | .C | |
Suhu penyimpanan | TSTG | - 40 | 85 | .C | 3 |
Waktu Hidup (100 cd/m2) | 10,000 | - | jam | 4 |
Catatan 1: Semua tegangan di atas didasarkan pada VSS = 0V
Catatan 2: Ketika modul ini digunakan di luar nilai maksimum mutlak di atas, kerusakan permanen dari modul dapat terjadi.adalah wajar untuk menggunakan modul ini dalam kondisi sesuai dengan Bagian 3. Optik & Karakteristik Listrik. Jika modul ini digunakan di luar kondisi ini, kerusakan modul dapat terjadi dan keandalan modul dapat memburuk.
Catatan 3: kisaran suhu yang ditentukan tidak termasuk polarizer.
suhu polarizer harus 80.C.
Catatan 4: Akhir hidup ditentukan sebagai 50% dari kecerahan awal dicapai..
Karakteristik optik
Karakteristik |
Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan |
Cahaya (VPP Diberi dari luar) |
Lbr |
Catatan 4 |
100 |
140 |
- |
cd/m2 |
C.I.E. (Bodas) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.33 0.35 | |
Kontras Kamar Gelap | CR | - | >10000:1 | - | ||
Sudut pandang | - | Bebas | - | tingkat |
Karakteristik DC
Karakteristik |
Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan |
Tegangan Supply untuk Logika | VDD | 1.65 | 2.8 | 3.5 | V | |
Tegangan Pasokan untuk Tampilan |
VPP |
Catatan 5 |
11.5 |
12.0 |
12.5 |
V |
Masukan Tingkat Tinggi |
HIV |
IOUT = 100μA, 3,3MHz |
0.8×VDD |
- |
VDD |
V |
Input tingkat rendah | VIL | IOUT = 100μA, 3,3MHz | 0 | - | 0.2×VDD | V |
Output Tingkat Tinggi | VOH | IOUT = 100μA, 3,3MHz | 0.8×VDD | - | VDD | V |
Output Tingkat Rendah | VOL | IOUT = 100μA, 3,3MHz | 0 | - | 0.2×VDD | V |
Arus operasi untuk VCI | IDD | - | 55 | 100 | μA | |
Arus Operasi untuk VPP | IPP | Catatan 6 | - | 25 | 32 | mA |
Modus Tidur Saat ini untuk VDD |
IDD, tidur |
- |
0.1 |
5 |
μA |
|
Modus Tidur Saat ini untuk VPP |
IPP, Tidur | - | 0.5 | 5 | μA |
Catatan 5 & 6: Kecerahan (Lbr) dan Tegangan Pasokan untuk Tampilan (VPP) tergantung pada perubahan karakteristik panel dan permintaan pelanggan.
Catatan 6: VDD = 2,8V, VPP = 12,0V, 100% Area Tampilan Menyala.

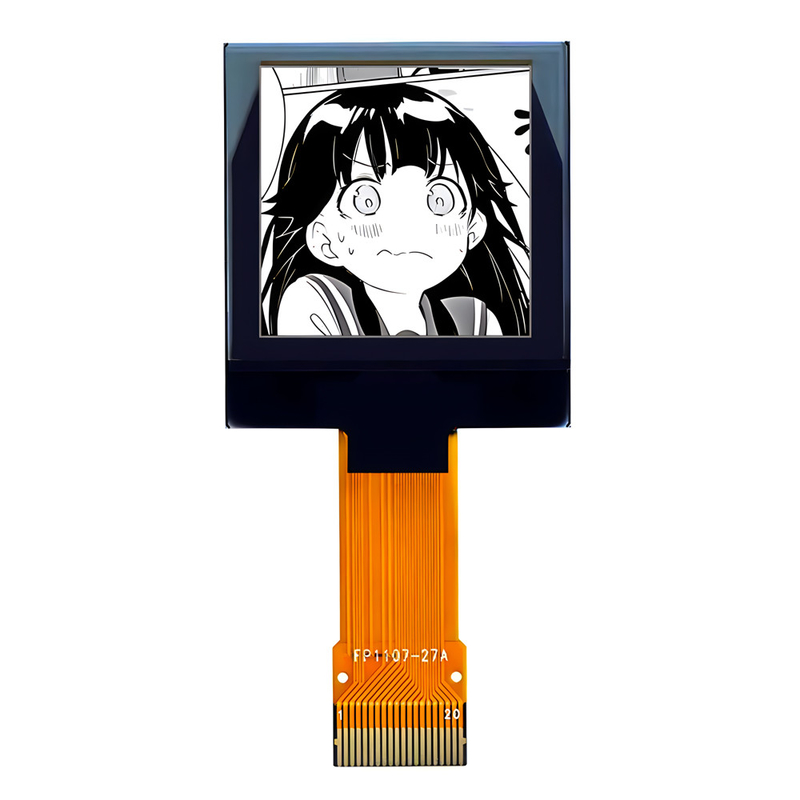

40mm ZIF FPC 1,12 Inch OLED Display Gambar Produk
