1.54 inci 128x64 OLED Display SSD1309 Driver IC Deskripsi Produk
Ulasan Produk Cepat
Nomor Model SFOS154XZ-7096AN
Jenis: Grafis
¢ Struktur: COG
Ukuran: 1,54 "
¢ Cocok untuk perangkat yang bisa dipakai
¢ 128 x 64 Matriks Titik
¢ IC:SSD1309
Sumber daya listrik 3V
¥1/64 bea
¢ Antarmuka: 8-bit 68XX/80XX Paralel, 4-kabel SPI, I2C
Warna Tampilan: Putih / Biru
Deskripsi Produk
SAEF 1,54 inci OLED Display SFOS154XZ-7096AN terbuat dari 128x64 piksel, ukuran diagonal 1,54 inci.;itu dibangun dengan SSD1309 controller IC dan berkomunikasi melalui 6800/8080 8-bit paralel, I2C dan 4-kabel serial SPI antarmuka.Layar OLED SFOS154XZ-7096AN ini didasarkan pada teknologi chip-on-glass dan oleh karena itu sangat tipis, hanya 1,45 mm dalam.
SFOS154XZ-7096AN adalah tampilan OLED struktur COG modul OLED ini ringan, daya rendah dan sangat tipis, cocok untuk perangkat dinding / meter, aplikasi rumah, sistem POS, sistem Cloud / IoT,instrumen genggam, perangkat teknologi cerdas, sistem energi, otomotif, sistem komunikasi, instrumen medis, dll. Modul SFOS154XZ-7096AN OLED dapat beroperasi pada suhu dari -40 °C hingga +80 °C;suhu penyimpanan berkisar dari -40°C sampai +85°C.
Informasi Produk
| Produk: |
1.54 inci OLED display |
| Resolusi: |
Resolusi 128x64 Pixel |
| Pengemudi IC: |
SSD1309 |
| Antarmuka: |
8-bit 68XX/80XX Paralel, 4-kabel SPI, I2C |
| Optik: |
Semua Sudut Pandangan |
| Jenis Modul Penghubung: |
ZIF FPC 36mm |
| Mode Tampilan: |
Matriks pasif |
| Tampilan warna: |
Putih, Kuning, Biru |
| Outline Dim.: |
42.04 x 27.22 x 1.45 mm |
| Area Aktif: |
35.052 × 17.516 (mm) |
| Pixel Pitch: |
0.274 × 0,274 (mm) |
| Suhu operasi: |
-40°C sampai +70°C |
| Temp penyimpanan: |
-40°C sampai +85°C |
| Nomor Pin: |
24 Pin |
| Tegangan suplai: |
1.65 - 3.3V |
| Jenis Paket IC: |
COG |
| Tugas: |
1/64 |
| Kepatuhan: |
Sesuai dengan REACH & RoHS |

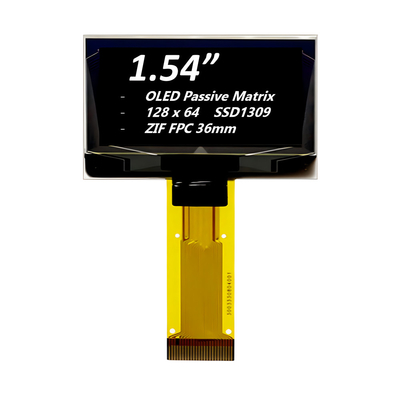

1.54 inci 128x64 OLED Display SSD1309 Driver IC Gambar Produk
Definisi Pin
Pin1 N.C. (GND) -Reserved Pin (Supporting Pin) Pin pendukung dapat mengurangi pengaruh dari tegangan pada pin fungsi.Pin ini harus terhubung ke tanah eksternal sebagai sirkuit perlindungan ESD.
Pin2 VLSS Ground dari sirkuit analog.
Pin3 VSS Ground dari Logic Circuit
Pin4 N.C. -Reserved Pin, Pin N.C. antara pin fungsi disediakan untuk desain yang kompatibel dan fleksibel.
Pin5 VDD Power Supply untuk Logic Circuit.
Pin6 Protokol Komunikasi BS1 Pilih
Pin7 BS2 Protokol Komunikasi Pilih 1 19 RES# IPower Reset for Controller and Driver Pin ini adalah input sinyal reset.Simpan pin tarik ini tinggi selama operasi normal.
Pin8 CS# Chip Pilih
Pin9 RES#
Pin10 D/C# Data/Komando Kontrol
Pin11 R/W# Baca/Tulis Pilih atau Tulis
Pin12 E/RD# Baca/Tulis Aktifkan atau Baca
Pin13~20 D0~D7 Host Data Input/Output Bus
Pin21 IREF Referensi saat ini untuk pengaturan kecerahan.
Pin22 VCOMH Tegangan output tingkat tinggi untuk sinyal COM.
Pin23 VCC Power Supply untuk panel OEL.
Pin24 N.C. (GND) -Reserved Pin (Supporting Pin) Pin pendukung dapat mengurangi pengaruh dari ketegangan pada pin fungsi.Pin ini harus terhubung ke tanah eksternal sebagai sirkuit perlindungan ESD.

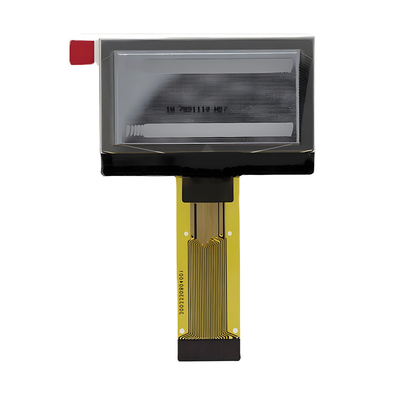

1.54 inci 128x64 OLED Display SSD1309 Driver IC Gambar produk
